Druckfeder D-180-14 Federstahl Ø 1,1 x 7,9 x 74 mm

Staffelpreise - Druckfeder D-180-14

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

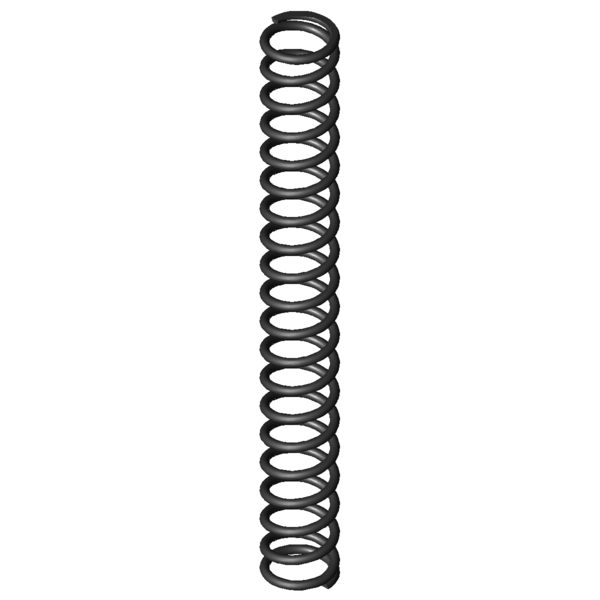

Produktbild Druckfeder D-180-14
Produktbild Druckfeder D-180-14
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-180-14

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 7,9 mm Mittlerer Windungsdurchmesser
De 9 mm Äußerer Windungsdurchmesser
Dd 6,2 mm Dorndurchmesser
Dh 9,7 mm Hülsendurchmesser
L0 74 mm Ungespannte Länge der Feder
Lk 63,87 mm Knicklänge
Fn 73,014 N Höchstkraft der Feder
Ln 29,35 mm Kleinste Länge der Feder
sn 44,65 mm Größter Federweg bei statischer Belastung
Fndyn 60,75 N Dynamische Höchstkraft
Lndyn 36,85 mm Kleinste Länge dynamische Belastung
shdyn 13,35 mm Größter Federweg dynamische Belastung
S 3,941 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,635 N/mm Federrate
Gewicht 3,822 g Gewicht des Artikels
Fntol 3,72 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,1 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,55 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-180-14 Federstahl Ø 1,1 x 7,9 x 74 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-180-14 Federstahl Ø 1,1 x 7,9 x 74 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-180-14 Federstahl Ø 1,1 x 7,9 x 74 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-180-14 Federstahl Ø 1,1 x 7,9 x 74 mm

Kraft-Weg-Berechnung Druckfeder D-180-14

Anfrageformular Druckfeder D-180-14 Federstahl Ø 1,1 x 7,9 x 74 mm

Anfrageformular Druckfeder D-180-14

Ähnliche Druckfedern im Umfeld der Druckfeder D-180-14 Federstahl Ø 1,1 x 7,9 x 74 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180-14 EN 10270-1 1,1 9 74 73,014 29,35 44,65 18,5 1,635 83,3 | 96,5 | 71,9 | 81,5
VD-180-14 1.4310 1,1 9 74 61,658 30,1 43,9 18,5 1,405 100,0 | 100,0 | 100,0 | 100,0
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-095 8,63 80,5 0,169 EN 10270-1 10,776 16,9 63,6 44,9 | 82,6 | 39,2 | 12,7
D-090Z 10,5 72,4 0,176 EN 10270-1 10,955 10,05 62,35 44,8 | 80,3 | 43,3 | 10,7
D-127A 8,8 68 0,362 EN 10270-1 15,902 24,1 43,9 56,6 | 85,5 | 57,2 | 27,2
D-115H-04 8 63 0,381 EN 10270-1 17,915 15,99 47,01 55,4 | 81,0 | 56,6 | 28,6
D-122A-13 10 62,5 0,429 EN 10270-1 20,542 14,58 47,92 56,4 | 82,4 | 60,7 | 26,2
D-127 8,8 68 0,441 EN 10270-1 21,102 20,1 47,9 59,3 | 85,5 | 59,3 | 33,1
D-143D 10 76,3 0,572 EN 10270-1 32,627 19,28 57,02 65,6 | 88,1 | 65,6 | 43,0
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 73,3 | 84,9 | 76,5 | 58,4
D-165A 9 59 0,884 EN 10270-1 26,61 28,91 30,09 65,4 | 90,2 | 51,9 | 54,1
D-166E 8,3 64 1,069 EN 10270-1 35,371 30,91 33,09 85,4 | 91,7 | 84,3 | 80,2
D-165 9 59 1,076 EN 10270-1 37,508 24,13 34,87 73,6 | 90,2 | 64,7 | 65,8
D-166N 8 69,7 1,32 EN 10270-1 54,513 28,4 41,3 92,7 | 93,0 | 86,1 | 99,1
D-180-07 8,3 76 1,332 EN 10270-1 47,127 40,62 35,38 100,0 | 100,0 | 100,0 | 100,0
D-180-06 8,3 64 1,631 EN 10270-1 49,622 33,58 30,42 89,0 | 94,7 | 90,5 | 81,7
D-180-14 9 74 1,635 EN 10270-1 73,014 29,35 44,65 83,3 | 96,5 | 71,9 | 81,5
D-200A 9,25 69 2,159 EN 10270-1 73,049 35,17 33,83 77,1 | 89,5 | 80,1 | 61,7
D-200 9,25 69 2,626 EN 10270-1 103,064 29,75 39,25 69,4 | 89,5 | 67,9 | 50,7
D-199B 9,25 58 2,944 EN 10270-1 92,873 26,45 31,55 72,7 | 87,9 | 74,6 | 55,6
D-207D-08 8,6 76 3,745 EN 10270-1 106,819 47,48 28,52 63,2 | 91,7 | 62,4 | 35,6
D-207KP 10 75 4,097 EN 10270-1 150,32 38,31 36,69 60,5 | 85,0 | 63,9 | 32,5
D-207KO 10 67,7 4,097 EN 10270-1 120,415 38,31 29,39 62,7 | 84,9 | 63,2 | 39,9
D-207D-07 8,6 64 4,462 EN 10270-1 105,767 40,3 23,7 57,4 | 86,4 | 55,8 | 29,8
D-232A 9,6 65,5 5,796 EN 10270-1 123,735 44,15 21,35 50,9 | 80,5 | 49,2 | 23,0
D-232A-08 9 76 6,102 EN 10270-1 145,806 52,11 23,89 52,9 | 87,0 | 49,9 | 21,8
D-232 9,6 65,5 7,049 EN 10270-1 201,803 36,87 28,63 50,5 | 80,5 | 52,1 | 18,9
D-232A-07 9 64 7,846 EN 10270-1 178,584 41,24 22,76 48,0 | 81,7 | 45,4 | 17,0
D-234B-08 9,2 76 10,557 EN 10270-1 229,702 54,24 21,76 45,8 | 83,8 | 41,0 | 12,6
D-234B-07 9,2 64 12,567 EN 10270-1 224,474 46,14 17,86 43,7 | 81,8 | 36,3 | 13,0
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-180-14

Ursprungsland: DE, German; Druckfeder D-180-14
