Druckfeder D-165 Federstahl Ø 1 x 8 x 59 mm

Staffelpreise - Druckfeder D-165

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

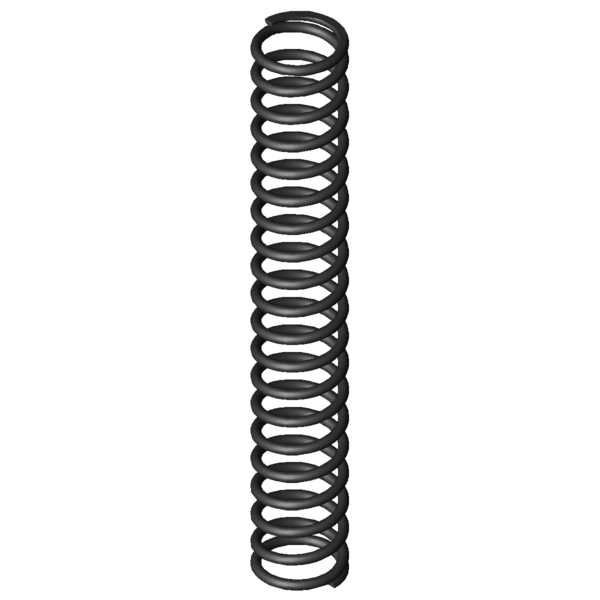

Produktbild Druckfeder D-165
Produktbild Druckfeder D-165
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-165

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 9 mm Äußerer Windungsdurchmesser
Dd 6,5 mm Dorndurchmesser
Dh 9,6 mm Hülsendurchmesser
L0 59 mm Ungespannte Länge der Feder
Lk 45,05 mm Knicklänge
Fn 37,508 N Höchstkraft der Feder
Ln 24,13 mm Kleinste Länge der Feder
sn 34,87 mm Größter Federweg bei statischer Belastung
Fndyn 35,547 N Dynamische Höchstkraft
Lndyn 25,95 mm Kleinste Länge dynamische Belastung
shdyn 18,99 mm Größter Federweg dynamische Belastung
S 3,135 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,076 N/mm Federrate
Gewicht 3,1986 g Gewicht des Artikels
Fntol 2,39 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,36 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,7 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-165 Federstahl Ø 1 x 8 x 59 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-165 Federstahl Ø 1 x 8 x 59 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-165 Federstahl Ø 1 x 8 x 59 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-165 Federstahl Ø 1 x 8 x 59 mm

Kraft-Weg-Berechnung Druckfeder D-165

Anfrageformular Druckfeder D-165 Federstahl Ø 1 x 8 x 59 mm

Anfrageformular Druckfeder D-165

Ähnliche Druckfedern im Umfeld der Druckfeder D-165 Federstahl Ø 1 x 8 x 59 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-165 EN 10270-1 1 9 59 37,508 24,13 34,87 18,5 1,076 60,2 | 90,6 | 59,4 | 30,5
VD-165 1.4310 1 9 59 32,216 24,13 34,87 18,5 0,924 92,9 | 100,0 | 92,9 | 85,9
VD-165A 1.4310 1 9 59 22,855 28,91 30,09 22,5 0,76 81,4 | 100,0 | 73,6 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063L 8,5 60,5 0,131 EN 10270-1 6,866 8,05 52,45 45,1 | 80,7 | 42,4 | 12,2
D-090G 9 61,6 0,163 EN 10270-1 8,604 8,7 52,9 47,7 | 83,6 | 44,4 | 15,1
D-094A 8,63 55 0,169 EN 10270-1 6,455 16,9 38,1 51,4 | 84,0 | 54,4 | 15,8
D-094 8,63 55 0,251 EN 10270-1 10,826 11,83 43,17 54,1 | 84,0 | 54,8 | 23,3
D-127A 8,8 68 0,362 EN 10270-1 15,902 24,1 43,9 60,9 | 88,2 | 60,9 | 33,7
D-115H-04 8 63 0,381 EN 10270-1 17,915 15,99 47,01 60,2 | 84,2 | 61,0 | 35,4
D-122A-13 10 62,5 0,429 EN 10270-1 20,542 14,58 47,92 63,9 | 88,1 | 63,8 | 39,9
D-127 8,8 68 0,441 EN 10270-1 21,102 20,1 47,9 64,6 | 88,2 | 64,5 | 41,0
D-127E-06 8 60,8 0,604 EN 10270-1 24,85 19,68 41,12 73,5 | 88,6 | 75,5 | 56,2
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 83,5 | 91,8 | 86,2 | 72,4
D-165A 9 59 0,884 EN 10270-1 26,61 28,91 30,09 58,7 | 90,6 | 60,5 | 25,1
D-143M 8 57 0,958 EN 10270-1 32,808 22,74 34,26 57,8 | 88,4 | 57,8 | 27,1
D-166E 8,3 64 1,069 EN 10270-1 35,371 30,91 33,09 60,0 | 89,2 | 60,6 | 30,3
D-165 9 59 1,076 EN 10270-1 37,508 24,13 34,87 60,2 | 90,6 | 59,4 | 30,5
D-164 9 52 1,474 EN 10270-1 49,897 18,15 33,85 65,6 | 88,3 | 66,9 | 41,8
D-180-06 8,3 64 1,631 EN 10270-1 49,622 33,58 30,42 69,8 | 91,8 | 71,4 | 46,2
D-180-13 9 50 2,42 EN 10270-1 73,089 19,8 30,2 80,6 | 89,8 | 83,5 | 68,6
D-199B 9,25 58 2,944 EN 10270-1 92,873 26,45 31,55 90,6 | 97,0 | 91,4 | 83,5
D-200E 8,05 57 3,516 EN 10270-1 78,447 34,69 22,31 92,0 | 97,9 | 78,4 | 99,7
D-200A-10 8,5 57,5 3,528 EN 10270-1 100,178 29,1 28,4 100,0 | 100,0 | 100,0 | 100,0
D-207D-07 8,6 64 4,462 EN 10270-1 105,767 40,3 23,7 86,9 | 92,7 | 89,1 | 79,0
D-207KN 10 61,5 4,539 EN 10270-1 120,924 34,86 26,64 53,9 | 84,2 | 53,7 | 23,7
D-207D-06 8,6 51 5,519 EN 10270-1 98,698 33,12 17,88 79,0 | 92,3 | 80,7 | 63,9
D-232A 9,6 65,5 5,796 EN 10270-1 123,735 44,15 21,35 48,8 | 82,1 | 45,8 | 18,6
D-231B 9,6 56 7,049 EN 10270-1 134,841 36,87 19,13 69,6 | 88,0 | 70,8 | 50,0
D-232 9,6 65,5 7,049 EN 10270-1 201,803 36,87 28,63 49,2 | 82,1 | 50,3 | 15,3
D-232A-07 9 64 7,846 EN 10270-1 178,584 41,24 22,76 66,8 | 87,5 | 68,1 | 45,0
D-207KV 8,5 52,2 8,128 EN 10270-1 144,417 34,43 17,77 66,9 | 91,4 | 66,0 | 43,4
D-232A-06 9 51 9,692 EN 10270-1 164,831 33,99 17,01 61,3 | 87,1 | 60,3 | 36,4
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-165

Ursprungsland: DE, German; Druckfeder D-165
