Druckfeder D-164 Federstahl Ø 1 x 8 x 52 mm

Staffelpreise - Druckfeder D-164

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

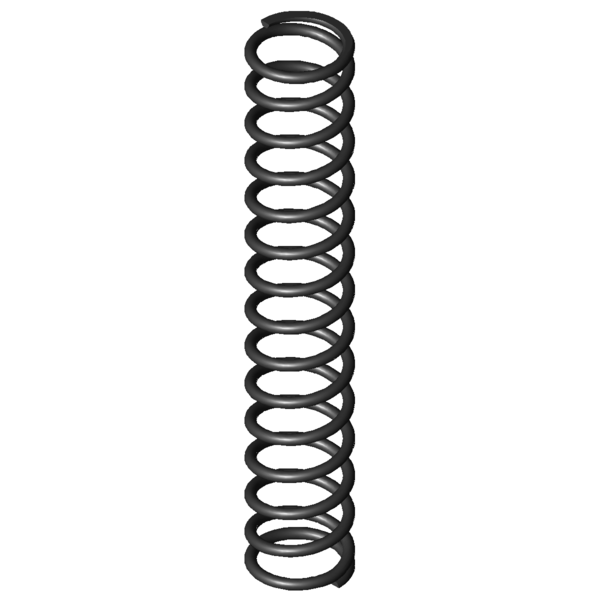

Produktbild Druckfeder D-164
Produktbild Druckfeder D-164
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-164

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 9 mm Äußerer Windungsdurchmesser
Dd 6,5 mm Dorndurchmesser
Dh 9,6 mm Hülsendurchmesser
L0 52 mm Ungespannte Länge der Feder
Lk 35,13 mm Knicklänge
Fn 49,897 N Höchstkraft der Feder
Ln 18,15 mm Kleinste Länge der Feder
sn 33,85 mm Größter Federweg bei statischer Belastung
Fndyn 45,838 N Dynamische Höchstkraft
Lndyn 20,9 mm Kleinste Länge dynamische Belastung
shdyn 11,41 mm Größter Federweg dynamische Belastung
S 3,778 mm Steigung der Feder
n 13,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,474 N/mm Federrate
Gewicht 2,4185 g Gewicht des Artikels
Fntol 2,64 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,61 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,28 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-164 Federstahl Ø 1 x 8 x 52 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-164 Federstahl Ø 1 x 8 x 52 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-164 Federstahl Ø 1 x 8 x 52 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-164 Federstahl Ø 1 x 8 x 52 mm

Kraft-Weg-Berechnung Druckfeder D-164

Anfrageformular Druckfeder D-164 Federstahl Ø 1 x 8 x 52 mm

Anfrageformular Druckfeder D-164

Ähnliche Druckfedern im Umfeld der Druckfeder D-164 Federstahl Ø 1 x 8 x 52 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-164 EN 10270-1 1 9 52 49,897 18,15 33,85 13,5 1,474 100,0 | 100,0 | 100,0 | 100,0
VD-164 1.4310 1 9 52 42,856 18,15 33,85 13,5 1,266 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090G 9 61,6 0,163 EN 10270-1 8,604 8,7 52,9 43,8 | 79,8 | 40,6 | 11,0
D-094A 8,63 55 0,169 EN 10270-1 6,455 16,9 38,1 49,0 | 84,5 | 50,9 | 11,5
D-094 8,63 55 0,251 EN 10270-1 10,826 11,83 43,17 50,5 | 84,5 | 50,1 | 17,0
D-095E 7,9 49 0,334 EN 10270-1 12,531 11,5 37,5 54,0 | 81,7 | 57,7 | 22,7
D-126A 8,8 47 0,441 EN 10270-1 11,851 20,1 26,9 57,0 | 89,4 | 51,6 | 29,9
D-117H-22 10 49 0,479 EN 10270-1 18,703 9,97 39,03 60,3 | 86,4 | 62,1 | 32,5
D-126 8,8 47 0,652 EN 10270-1 21,451 14,1 32,9 67,9 | 89,4 | 70,1 | 44,2
D-165A 9 59 0,884 EN 10270-1 26,61 28,91 30,09 75,7 | 96,0 | 71,1 | 60,0
D-165 9 59 1,076 EN 10270-1 37,508 24,13 34,87 85,0 | 96,0 | 86,1 | 73,0
D-166D 8,3 50 1,416 EN 10270-1 37,047 23,83 26,17 89,3 | 96,1 | 75,8 | 96,0
D-164 9 52 1,474 EN 10270-1 49,897 18,15 33,85 100,0 | 100,0 | 100,0 | 100,0
D-166M 8 51,1 1,8 EN 10270-1 53,529 21,36 29,74 89,4 | 95,7 | 90,5 | 81,9
D-180-05 8,3 51 1,998 EN 10270-1 46,328 27,81 23,19 82,7 | 93,7 | 80,7 | 73,8
D-180-13 9 50 2,42 EN 10270-1 73,089 19,8 30,2 78,4 | 95,7 | 78,7 | 60,9
D-199A 9,25 47,5 2,626 EN 10270-1 47,637 29,36 18,14 73,4 | 89,5 | 74,5 | 56,1
D-199B 9,25 58 2,944 EN 10270-1 92,873 26,45 31,55 70,8 | 89,0 | 73,5 | 50,1
D-180U 8,5 46,5 3,503 EN 10270-1 79,204 23,89 22,61 65,3 | 89,1 | 64,9 | 42,1
D-200A-10 8,5 57,5 3,528 EN 10270-1 100,178 29,1 28,4 65,6 | 88,3 | 66,9 | 41,8
D-199 9,25 47,5 3,886 EN 10270-1 103,179 20,95 26,55 63,6 | 89,5 | 63,4 | 37,9
D-207D 10 54,4 3,97 EN 10270-1 105,203 27,9 26,5 61,9 | 85,7 | 62,9 | 37,1
D-205A 7,55 51,5 4,421 EN 10270-1 75,114 34,51 16,99 59,8 | 87,6 | 58,3 | 33,3
D-205 7,55 51,5 5,377 EN 10270-1 121,951 28,82 22,68 56,3 | 87,6 | 54,0 | 27,4
D-207D-06 8,6 51 5,519 EN 10270-1 98,698 33,12 17,88 55,6 | 88,4 | 51,7 | 26,7
D-231B 9,6 56 7,049 EN 10270-1 134,841 36,87 19,13 50,2 | 83,0 | 46,8 | 20,9
D-207KV 8,5 52,2 8,128 EN 10270-1 144,417 34,43 17,77 49,5 | 86,9 | 43,5 | 18,1
D-232A-06 9 51 9,692 EN 10270-1 164,831 33,99 17,01 47,4 | 86,9 | 40,3 | 15,2
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-164

Ursprungsland: DE, German; Druckfeder D-164
