Druckfeder D-205 Federstahl Ø 1,25 x 6,3 x 51,5 mm

Staffelpreise - Druckfeder D-205

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

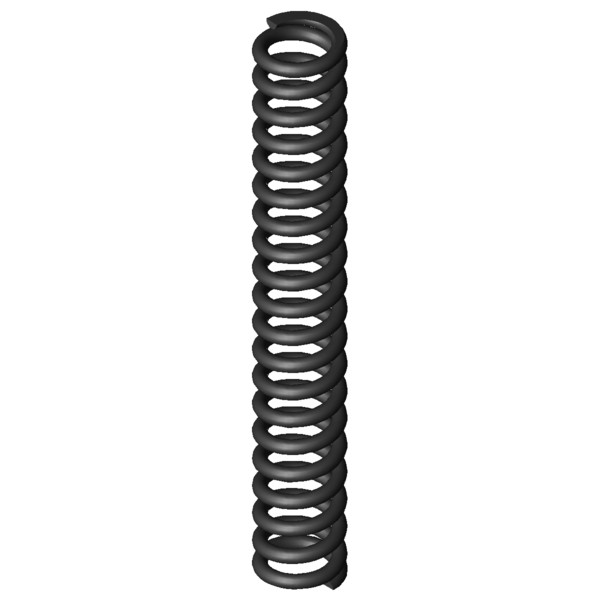

Produktbild Druckfeder D-205
Produktbild Druckfeder D-205
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-205

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,3 mm Mittlerer Windungsdurchmesser
De 7,55 mm Äußerer Windungsdurchmesser
Dd 4,6 mm Dorndurchmesser
Dh 8,1 mm Hülsendurchmesser
L0 51,5 mm Ungespannte Länge der Feder
Lk 41,93 mm Knicklänge
Fn 121,951 N Höchstkraft der Feder
Ln 28,82 mm Kleinste Länge der Feder
sn 22,68 mm Größter Federweg bei statischer Belastung
Fndyn 98,124 N Dynamische Höchstkraft
Lndyn 33,25 mm Kleinste Länge dynamische Belastung
shdyn 6,68 mm Größter Federweg dynamische Belastung
S 2,716 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,377 N/mm Federrate
Gewicht 3,9358 g Gewicht des Artikels
Fntol 8,19 N (+/-) Toleranz für statische Höchstkraft
Fndtol 8,06 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,18 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-205 Federstahl Ø 1,25 x 6,3 x 51,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-205 Federstahl Ø 1,25 x 6,3 x 51,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-205 Federstahl Ø 1,25 x 6,3 x 51,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-205 Federstahl Ø 1,25 x 6,3 x 51,5 mm

Kraft-Weg-Berechnung Druckfeder D-205

Anfrageformular Druckfeder D-205 Federstahl Ø 1,25 x 6,3 x 51,5 mm

Anfrageformular Druckfeder D-205

Ähnliche Druckfedern im Umfeld der Druckfeder D-205 Federstahl Ø 1,25 x 6,3 x 51,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-205 EN 10270-1 1,25 7,55 51,5 121,951 28,82 22,68 18,5 5,377 100,0 | 100,0 | 100,0 | 100,0
VD-205 1.4310 1,25 7,55 51,5 104,743 28,82 22,68 18,5 4,618 92,9 | 100,0 | 92,9 | 85,9
VD-205A 1.4310 1,25 7,55 51,5 64,515 34,51 16,99 22,5 3,797 78,2 | 100,0 | 63,9 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-143L 8 43 1,288 EN 10270-1 33,006 17,37 25,63 55,0 | 83,3 | 57,8 | 23,9
D-143T 7,3 57,3 1,378 EN 10270-1 49,509 21,38 35,92 54,6 | 86,2 | 51,9 | 25,6
D-166D 8,3 50 1,416 EN 10270-1 37,047 23,83 26,17 58,1 | 89,4 | 58,5 | 26,3
D-164 9 52 1,474 EN 10270-1 49,897 18,15 33,85 56,3 | 87,6 | 54,0 | 27,4
D-166M 8 51,1 1,8 EN 10270-1 53,529 21,36 29,74 61,6 | 91,2 | 60,1 | 33,5
D-171A 7,3 43,5 1,811 EN 10270-1 27,905 28,09 15,41 55,4 | 87,1 | 45,4 | 33,7
D-180-05 8,3 51 1,998 EN 10270-1 46,328 27,81 23,19 65,9 | 92,7 | 67,9 | 37,2
D-171 7,3 43,5 2,202 EN 10270-1 44,153 23,45 20,05 63,4 | 87,1 | 62,3 | 41,0
D-180-13 9 50 2,42 EN 10270-1 73,089 19,8 30,2 67,4 | 89,7 | 67,5 | 45,0
D-173CJ 6,7 50,6 2,974 EN 10270-1 76,717 24,8 25,8 73,2 | 89,0 | 75,4 | 55,3
D-180U 8,5 46,5 3,503 EN 10270-1 79,204 23,89 22,61 79,7 | 91,7 | 82,3 | 65,1
D-200E 8,05 57 3,516 EN 10270-1 78,447 34,69 22,31 80,5 | 94,7 | 81,3 | 65,4
D-180D 7,5 41 3,671 EN 10270-1 70,404 21,82 19,18 76,1 | 89,0 | 71,1 | 68,3
D-205A 7,55 51,5 4,421 EN 10270-1 75,114 34,51 16,99 83,5 | 100,0 | 68,3 | 82,2
D-205 7,55 51,5 5,377 EN 10270-1 121,951 28,82 22,68 100,0 | 100,0 | 100,0 | 100,0
D-207D-06 8,6 51 5,519 EN 10270-1 98,698 33,12 17,88 89,8 | 92,0 | 79,9 | 97,4
D-207KV 8,5 52,2 8,128 EN 10270-1 144,417 34,43 17,77 79,3 | 90,3 | 81,4 | 66,2
D-232A-06 9 51 9,692 EN 10270-1 164,831 33,99 17,01 72,3 | 87,0 | 74,5 | 55,5
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-205

Ursprungsland: DE, German; Druckfeder D-205
