Druckfeder D-117H-20 Federstahl Ø 0,75 x 9,25 x 25 mm

Staffelpreise - Druckfeder D-117H-20

Bestellmenge Einzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Druckfeder Kaufen

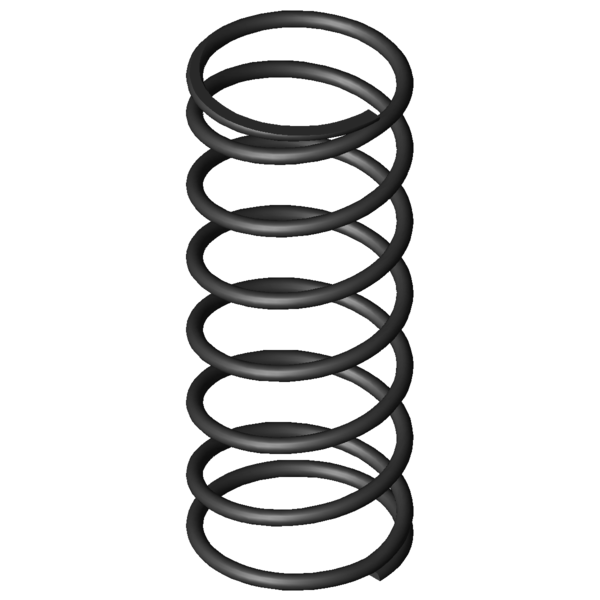

Produktbild Druckfeder D-117H-20
Produktbild Druckfeder D-117H-20
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-117H-20

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,75 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 9,25 mm Mittlerer Windungsdurchmesser
De 10 mm Äußerer Windungsdurchmesser
Dd 7,9 mm Dorndurchmesser
Dh 10,8 mm Hülsendurchmesser
L0 25 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 11,895 N Höchstkraft der Feder
Ln 7,48 mm Kleinste Länge der Feder
sn 17,52 mm Größter Federweg bei statischer Belastung
Fndyn 11,39 N Dynamische Höchstkraft
Lndyn 8,22 mm Kleinste Länge dynamische Belastung
shdyn 9,99 mm Größter Federweg dynamische Belastung
S 4,042 mm Steigung der Feder
n 6 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,679 N/mm Federrate
Gewicht 0,8118 g Gewicht des Artikels
Fntol 1,14 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,11 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,38 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-117H-20 Federstahl Ø 0,75 x 9,25 x 25 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-117H-20 Federstahl Ø 0,75 x 9,25 x 25 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-117H-20 Federstahl Ø 0,75 x 9,25 x 25 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-117H-20 Federstahl Ø 0,75 x 9,25 x 25 mm

Kraft-Weg-Berechnung Druckfeder D-117H-20

Anfrageformular Druckfeder D-117H-20 Federstahl Ø 0,75 x 9,25 x 25 mm

Anfrageformular Druckfeder D-117H-20

Ähnliche Druckfedern im Umfeld der Druckfeder D-117H-20 Federstahl Ø 0,75 x 9,25 x 25 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-117H-20 EN 10270-1 0,75 10 25 11,895 7,48 17,52 6 0,679 100,0 | 100,0 | 100,0 | 100,0
VD-117H-20 1.4310 0,75 10 25 10,216 7,48 17,52 6 0,583 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090U-12 10,6 26,3 0,155 EN 10270-1 2,697 8,94 17,37 57,9 | 89,8 | 60,9 | 22,9
D-090E 9 23,9 0,441 EN 10270-1 8,829 3,9 20 77,4 | 86,3 | 80,9 | 65,0
D-090X 10,5 28,1 0,477 EN 10270-1 11,256 4,5 23,6 81,4 | 89,4 | 84,4 | 70,2
D-092 8,63 24,5 0,57 EN 10270-1 10,595 5,91 18,59 88,3 | 89,4 | 91,7 | 83,9
D-117H-20 10 25 0,679 EN 10270-1 11,895 7,48 17,52 100,0 | 100,0 | 100,0 | 100,0
D-143 10,3 22 0,894 EN 10270-1 8,91 12,04 9,96 77,1 | 89,5 | 65,9 | 75,9
D-117H-21 10 27 0,905 EN 10270-1 19,022 5,98 21,02 81,8 | 97,5 | 72,9 | 75,0
D-122A-11 10 27,5 0,974 EN 10270-1 19,669 7,31 20,19 79,4 | 94,9 | 73,6 | 69,7
D-143E 9,5 27 1,401 EN 10270-1 23,61 10,15 16,85 70,7 | 90,3 | 73,3 | 48,5
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 63,6 | 89,7 | 59,0 | 42,1
D-152 11 26 1,852 EN 10270-1 31,72 8,88 17,13 63,9 | 87,4 | 67,6 | 36,7
D-156 10,3 25 2,303 EN 10270-1 37,389 8,76 16,24 60,8 | 90,7 | 62,3 | 29,5
D-180 10,3 26 2,554 EN 10270-1 35,396 12,14 13,86 56,7 | 87,1 | 56,4 | 26,6
D-166 8,3 25 3,273 EN 10270-1 44,39 11,44 13,56 52,9 | 86,0 | 52,1 | 20,7
D-155G 10,3 22 3,619 EN 10270-1 47,224 8,95 13,05 51,8 | 86,7 | 49,8 | 18,8
D-180-01 8,3 25 4,206 EN 10270-1 44,729 14,37 10,63 47,8 | 83,7 | 43,6 | 16,1
D-197A 9,25 25 5,715 EN 10270-1 58,063 14,84 10,16 45,1 | 84,2 | 39,2 | 11,9
D-207K-03 11,5 25 7,934 EN 10270-1 84,304 14,38 10,63 41,6 | 79,0 | 37,4 | 8,6
D-207DA 9,5 24 8,182 EN 10270-1 54,882 17,29 6,71 39,9 | 81,5 | 30,0 | 8,3
D-207B 10 21,1 11,187 EN 10270-1 105,094 11,71 9,39 39,3 | 79,3 | 32,5 | 6,1
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-117H-20

Ursprungsland: DE, German; Druckfeder D-117H-20
