Druckfeder D-180 Federstahl Ø 1,1 x 9,2 x 26 mm

Staffelpreise - Druckfeder D-180

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

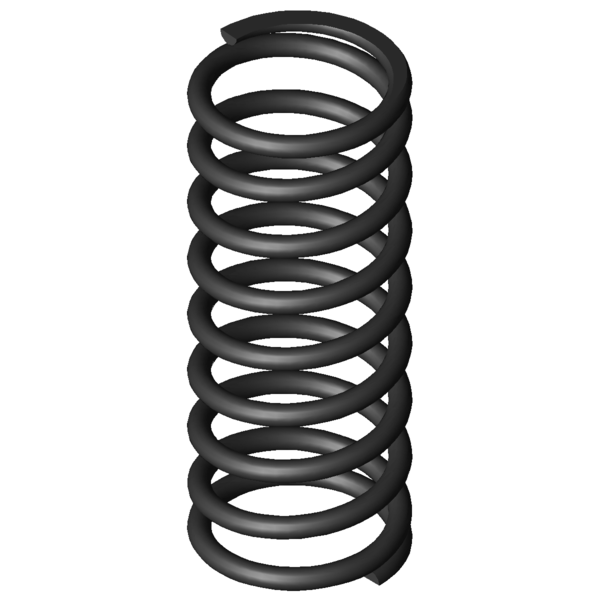

Produktbild Druckfeder D-180
Produktbild Druckfeder D-180
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-180

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 9,2 mm Mittlerer Windungsdurchmesser
De 10,3 mm Äußerer Windungsdurchmesser
Dd 7,6 mm Dorndurchmesser
Dh 10,9 mm Hülsendurchmesser
L0 26 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 35,396 N Höchstkraft der Feder
Ln 12,14 mm Kleinste Länge der Feder
sn 13,86 mm Größter Federweg bei statischer Belastung
Fndyn 33,227 N Dynamische Höchstkraft
Lndyn 12,99 mm Kleinste Länge dynamische Belastung
shdyn 10,22 mm Größter Federweg dynamische Belastung
S 3,32 mm Steigung der Feder
n 7,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,554 N/mm Federrate
Gewicht 2,0626 g Gewicht des Artikels
Fntol 2,83 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,9 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-180 Federstahl Ø 1,1 x 9,2 x 26 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-180 Federstahl Ø 1,1 x 9,2 x 26 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-180 Federstahl Ø 1,1 x 9,2 x 26 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-180 Federstahl Ø 1,1 x 9,2 x 26 mm

Kraft-Weg-Berechnung Druckfeder D-180

Anfrageformular Druckfeder D-180 Federstahl Ø 1,1 x 9,2 x 26 mm

Anfrageformular Druckfeder D-180

Ähnliche Druckfedern im Umfeld der Druckfeder D-180 Federstahl Ø 1,1 x 9,2 x 26 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180 EN 10270-1 1,1 10,3 26 35,396 12,14 13,86 7,5 2,554 77,8 | 89,4 | 80,9 | 63,1
VD-180 1.4310 1,1 10,3 26 30,402 12,14 13,86 7,5 2,194 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090U-12 10,6 26,3 0,155 EN 10270-1 2,697 8,94 17,37 46,2 | 83,8 | 45,1 | 9,6
D-090W-01 11,6 26 0,347 EN 10270-1 7,402 4,69 21,31 46,2 | 82,0 | 43,0 | 13,6
D-090X 10,5 28,1 0,477 EN 10270-1 11,256 4,5 23,6 59,4 | 87,3 | 61,2 | 29,6
D-117H-20 10 25 0,679 EN 10270-1 11,895 7,48 17,52 63,6 | 89,7 | 59,0 | 42,1
D-143 10,3 22 0,894 EN 10270-1 8,91 12,04 9,96 100,0 | 100,0 | 100,0 | 100,0
D-117H-21 10 27 0,905 EN 10270-1 19,022 5,98 21,02 75,3 | 92,0 | 77,8 | 56,1
D-122A-11 10 27,5 0,974 EN 10270-1 19,669 7,31 20,19 77,2 | 94,5 | 76,8 | 60,4
D-143E 9,5 27 1,401 EN 10270-1 23,61 10,15 16,85 85,8 | 95,9 | 74,6 | 86,9
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 100,0 | 100,0 | 100,0 | 100,0
D-152 11 26 1,852 EN 10270-1 31,72 8,88 17,13 84,3 | 90,9 | 86,4 | 75,7
D-156 10,3 25 2,303 EN 10270-1 37,389 8,76 16,24 81,7 | 91,0 | 84,0 | 70,0
D-180 10,3 26 2,554 EN 10270-1 35,396 12,14 13,86 77,8 | 89,4 | 80,9 | 63,1
D-155G 10,3 22 3,619 EN 10270-1 47,224 8,95 13,05 56,3 | 96,7 | 47,6 | 24,7
D-197A 9,25 25 5,715 EN 10270-1 58,063 14,84 10,16 54,1 | 87,3 | 50,5 | 24,5
D-207AA 11 28 5,898 EN 10270-1 76,14 15,09 12,91 54,7 | 83,8 | 52,9 | 27,3
D-207K-03 11,5 25 7,934 EN 10270-1 84,304 14,38 10,63 59,3 | 86,4 | 59,3 | 32,2
D-207DA 9,5 24 8,182 EN 10270-1 54,882 17,29 6,71 45,2 | 82,7 | 41,8 | 10,9
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 48,4 | 85,8 | 43,1 | 16,3
D-227A-02 11,5 25 11,468 EN 10270-1 122,579 14,31 10,69 53,4 | 84,8 | 53,0 | 22,3
D-207KJ 10 24,5 11,997 EN 10270-1 113,304 15,06 9,44 44,1 | 81,4 | 37,4 | 13,4
D-224 11,6 27 12,139 EN 10270-1 165,144 13,4 13,6 55,1 | 84,6 | 59,8 | 21,0
D-227D 11 22,8 14,615 EN 10270-1 138,323 13,34 9,46 84,8 | 90,3 | 87,6 | 76,5
D-229A 9,6 27 15,341 EN 10270-1 127,792 18,67 8,33 41,7 | 81,7 | 33,1 | 10,5
D-207KT 8,5 25,6 17,69 EN 10270-1 144,321 17,44 8,16 47,0 | 84,8 | 41,7 | 14,4
D-232A-02 9 25 20,595 EN 10270-1 150,535 17,69 7,31 44,9 | 84,1 | 38,1 | 12,4
D-234BA 11 24 21,129 EN 10270-1 149,415 16,93 7,07 43,9 | 82,4 | 37,3 | 12,1
D-262D 10,7 29 29,121 EN 10270-1 169,413 23,18 5,82 40,2 | 80,3 | 31,4 | 8,8
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-180

Ursprungsland: DE, German; Druckfeder D-180
