Druckfeder D-207KK Federstahl Ø 1,5 x 8,5 x 29,9 mm

Staffelpreise - Druckfeder D-207KK

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

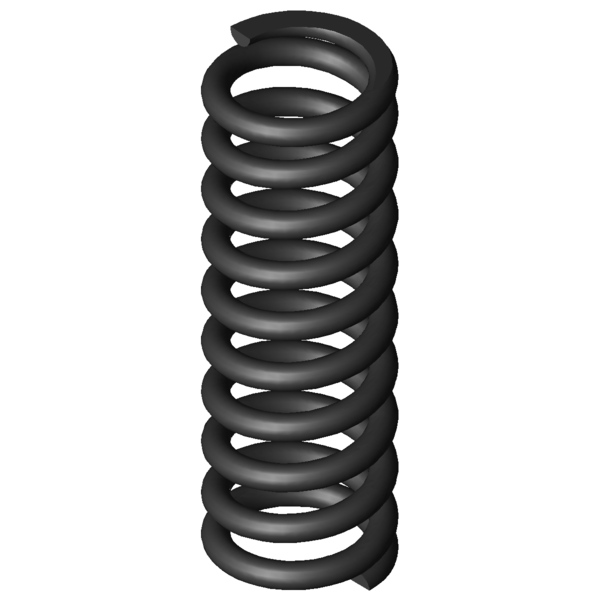

Produktbild Druckfeder D-207KK
Produktbild Druckfeder D-207KK
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-207KK

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8,5 mm Mittlerer Windungsdurchmesser
De 10 mm Äußerer Windungsdurchmesser
Dd 6,4 mm Dorndurchmesser
Dh 10,7 mm Hülsendurchmesser
L0 29,9 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 121,137 N Höchstkraft der Feder
Ln 17,64 mm Kleinste Länge der Feder
sn 12,26 mm Größter Federweg bei statischer Belastung
Fndyn 111,743 N Dynamische Höchstkraft
Lndyn 18,59 mm Kleinste Länge dynamische Belastung
shdyn 5,26 mm Größter Federweg dynamische Belastung
S 3,341 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,88 N/mm Federrate
Gewicht 3,9166 g Gewicht des Artikels
Fntol 9,33 N (+/-) Toleranz für statische Höchstkraft
Fndtol 9,18 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,76 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-207KK Federstahl Ø 1,5 x 8,5 x 29,9 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-207KK Federstahl Ø 1,5 x 8,5 x 29,9 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-207KK Federstahl Ø 1,5 x 8,5 x 29,9 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-207KK Federstahl Ø 1,5 x 8,5 x 29,9 mm

Kraft-Weg-Berechnung Druckfeder D-207KK

Anfrageformular Druckfeder D-207KK Federstahl Ø 1,5 x 8,5 x 29,9 mm

Anfrageformular Druckfeder D-207KK

Ähnliche Druckfedern im Umfeld der Druckfeder D-207KK Federstahl Ø 1,5 x 8,5 x 29,9 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207KK EN 10270-1 1,5 10 29,9 121,137 17,64 12,26 8,5 9,88 100,0 | 100,0 | 100,0 | 100,0
VD-207KK 1.4310 1,5 10 29,9 104,044 17,64 12,26 8,5 8,486 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-117H-21 10 27 0,905 EN 10270-1 19,022 5,98 21,02 42,1 | 80,1 | 37,0 | 9,2
D-122A-11 10 27,5 0,974 EN 10270-1 19,669 7,31 20,19 43,4 | 81,8 | 38,5 | 9,9
D-143E 9,5 27 1,401 EN 10270-1 23,61 10,15 16,85 47,4 | 81,8 | 46,1 | 14,2
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 48,4 | 85,8 | 43,1 | 16,3
D-152A 11 31,6 1,852 EN 10270-1 42,093 8,88 22,73 49,1 | 84,1 | 44,3 | 18,7
D-161 9 28,5 2,341 EN 10270-1 38,236 12,17 16,33 53,7 | 84,0 | 53,3 | 23,7
D-180 10,3 26 2,554 EN 10270-1 35,396 12,14 13,86 56,8 | 85,8 | 58,8 | 25,8
D-180Q-02 11 30,2 4,081 EN 10270-1 75,292 11,75 18,45 65,2 | 90,0 | 64,3 | 41,3
D-192 11,25 29,5 4,522 EN 10270-1 82,755 11,2 18,3 67,9 | 90,3 | 67,7 | 45,8
D-195A-20 9,5 34 5,211 EN 10270-1 99,627 14,88 19,12 71,6 | 88,8 | 73,2 | 52,7
D-198 9,25 33 5,715 EN 10270-1 103,156 14,95 18,05 74,4 | 88,8 | 76,5 | 57,8
D-180T 8,5 29,4 5,716 EN 10270-1 79,038 15,57 13,83 74,2 | 87,8 | 76,9 | 57,8
D-207AA 11 28 5,898 EN 10270-1 76,14 15,09 12,91 77,1 | 92,6 | 78,9 | 59,7
D-207C 10 34,4 6,477 EN 10270-1 105,036 18,18 16,22 80,0 | 93,4 | 81,1 | 65,5
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 100,0 | 100,0 | 100,0 | 100,0
D-207KJ 10 24,5 11,997 EN 10270-1 113,304 15,06 9,44 87,2 | 94,0 | 85,3 | 82,3
D-234BB 11 32 14,457 EN 10270-1 128,953 23,08 8,92 80,3 | 89,2 | 83,3 | 68,3
D-230 9,6 31,5 15,341 EN 10270-1 196,827 18,67 12,83 79,3 | 94,9 | 78,6 | 64,4
D-229A 9,6 27 15,341 EN 10270-1 127,792 18,67 8,33 79,7 | 93,4 | 81,4 | 64,4
D-232A-03 9 32 15,691 EN 10270-1 153,477 22,22 9,78 78,2 | 92,4 | 79,4 | 63,0
D-233E-20 10 31 17,016 EN 10270-1 130,455 23,33 7,67 76,6 | 94,1 | 77,7 | 58,1
D-234B-03 9,2 32 26,391 EN 10270-1 214,923 23,86 8,14 62,8 | 89,6 | 61,4 | 37,4
D-234B-01 9,5 32 27,559 EN 10270-1 301,773 21,05 10,95 63,7 | 90,6 | 64,7 | 35,9
D-262D 10,7 29 29,121 EN 10270-1 169,413 23,18 5,82 60,6 | 88,5 | 59,5 | 33,9
D-262A-15 11 32 29,813 EN 10270-1 329,261 20,96 11,04 61,0 | 86,4 | 63,4 | 33,1
D-234E 9 30,3 30,16 EN 10270-1 225,587 22,82 7,48 60,3 | 90,7 | 57,4 | 32,8
D-263C 10 33,4 33,512 EN 10270-1 269,567 25,36 8,04 57,6 | 88,2 | 55,3 | 29,5
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-207KK

Ursprungsland: DE, German; Druckfeder D-207KK
