Druckfeder D-234B-01 Federstahl Ø 1,8 x 7,7 x 32 mm

Staffelpreise - Druckfeder D-234B-01

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

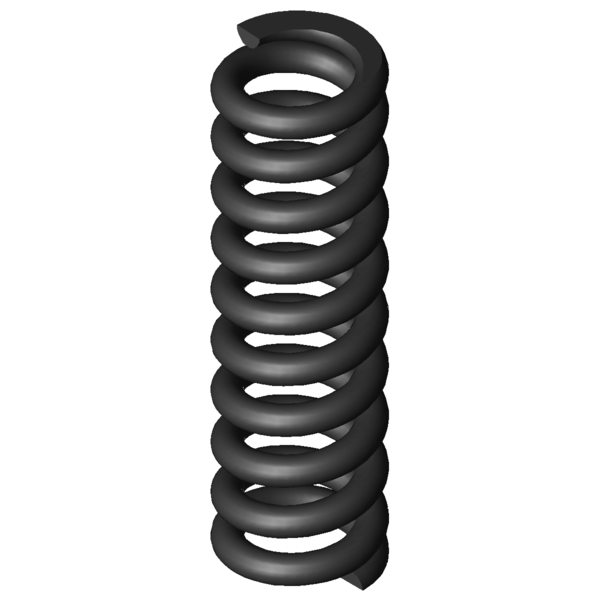

Produktbild Druckfeder D-234B-01
Produktbild Druckfeder D-234B-01
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-234B-01

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 7,7 mm Mittlerer Windungsdurchmesser
De 9,5 mm Äußerer Windungsdurchmesser
Dd 5,3 mm Dorndurchmesser
Dh 10,2 mm Hülsendurchmesser
L0 32 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 301,773 N Höchstkraft der Feder
Ln 21,05 mm Kleinste Länge der Feder
sn 10,95 mm Größter Federweg bei statischer Belastung
Fndyn 214,962 N Dynamische Höchstkraft
Lndyn 24,2 mm Kleinste Länge dynamische Belastung
shdyn 3,07 mm Größter Federweg dynamische Belastung
S 3,553 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 27,559 N/mm Federrate
Gewicht 5,1091 g Gewicht des Artikels
Fntol 23,34 N (+/-) Toleranz für statische Höchstkraft
Fndtol 21,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,68 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-234B-01 Federstahl Ø 1,8 x 7,7 x 32 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-234B-01 Federstahl Ø 1,8 x 7,7 x 32 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-234B-01 Federstahl Ø 1,8 x 7,7 x 32 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-234B-01 Federstahl Ø 1,8 x 7,7 x 32 mm

Kraft-Weg-Berechnung Druckfeder D-234B-01

Anfrageformular Druckfeder D-234B-01 Federstahl Ø 1,8 x 7,7 x 32 mm

Anfrageformular Druckfeder D-234B-01

Ähnliche Druckfedern im Umfeld der Druckfeder D-234B-01 Federstahl Ø 1,8 x 7,7 x 32 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-234B-01 EN 10270-1 1,8 9,5 32 301,773 21,05 10,95 8,5 27,559 100,0 | 100,0 | 100,0 | 100,0
VD-234B-01 1.4310 1,8 9,5 32 254,458 21,25 10,75 8,5 23,67 92,4 | 100,0 | 91,2 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-161 9 28,5 2,341 EN 10270-1 38,236 12,17 16,33 42,7 | 79,8 | 39,9 | 8,5
D-180-02 8,3 32 3,197 EN 10270-1 44,09 18,21 13,79 47,1 | 82,8 | 47,0 | 11,6
D-195A-20 9,5 34 5,211 EN 10270-1 99,627 14,88 19,12 50,6 | 87,9 | 45,1 | 18,9
D-198 9,25 33 5,715 EN 10270-1 103,156 14,95 18,05 52,0 | 87,9 | 47,4 | 20,7
D-180T 8,5 29,4 5,716 EN 10270-1 79,038 15,57 13,83 52,0 | 82,7 | 52,7 | 20,7
D-207C 10 34,4 6,477 EN 10270-1 105,036 18,18 16,22 54,4 | 88,6 | 51,2 | 23,5
D-207D-03 8,6 32 9,118 EN 10270-1 98,938 21,15 10,85 62,8 | 89,4 | 65,9 | 33,1
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 63,7 | 90,6 | 64,7 | 35,9
D-234BB 11 32 14,457 EN 10270-1 128,953 23,08 8,92 70,0 | 95,5 | 62,1 | 52,5
D-230 9,6 31,5 15,341 EN 10270-1 196,827 18,67 12,83 75,5 | 95,4 | 75,3 | 55,7
D-229A 9,6 27 15,341 EN 10270-1 127,792 18,67 8,33 68,5 | 90,7 | 59,2 | 55,7
D-232A-03 9 32 15,691 EN 10270-1 153,477 22,22 9,78 73,9 | 94,5 | 70,1 | 56,9
D-233E-20 10 31 17,016 EN 10270-1 130,455 23,33 7,67 71,6 | 96,4 | 56,6 | 61,7
D-234B-03 9,2 32 26,391 EN 10270-1 214,923 23,86 8,14 89,2 | 98,9 | 72,8 | 95,8
D-234B-01 9,5 32 27,559 EN 10270-1 301,773 21,05 10,95 100,0 | 100,0 | 100,0 | 100,0
D-262A-15 11 32 29,813 EN 10270-1 329,261 20,96 11,04 93,3 | 92,1 | 95,4 | 92,4
D-234E 9 30,3 30,16 EN 10270-1 225,587 22,82 7,48 86,5 | 96,5 | 71,5 | 91,4
D-263C 10 33,4 33,512 EN 10270-1 269,567 25,36 8,04 85,7 | 93,6 | 81,4 | 82,2
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-234B-01

Ursprungsland: DE, German; Druckfeder D-234B-01
