Druckfeder D-198 Federstahl Ø 1,25 x 8 x 33 mm

Staffelpreise - Druckfeder D-198

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

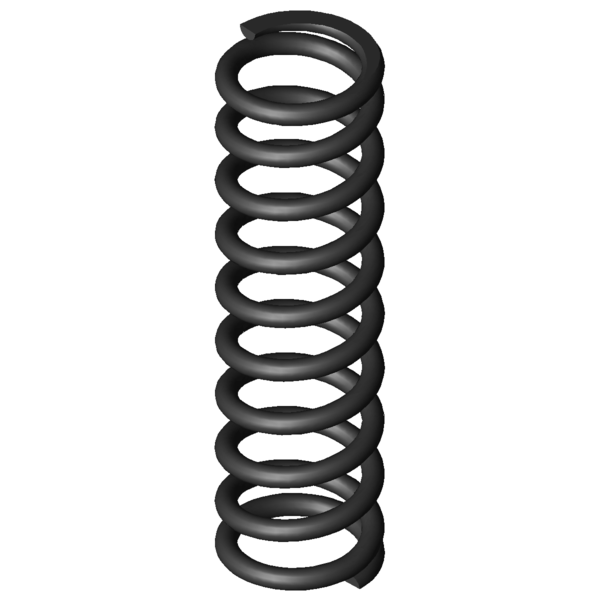

Produktbild Druckfeder D-198
Produktbild Druckfeder D-198
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-198

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 9,25 mm Äußerer Windungsdurchmesser
Dd 6,3 mm Dorndurchmesser
Dh 9,8 mm Hülsendurchmesser
L0 33 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 103,156 N Höchstkraft der Feder
Ln 14,95 mm Kleinste Länge der Feder
sn 18,05 mm Größter Federweg bei statischer Belastung
Fndyn 82,011 N Dynamische Höchstkraft
Lndyn 18,65 mm Kleinste Länge dynamische Belastung
shdyn 5,21 mm Größter Federweg dynamische Belastung
S 3,735 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,715 N/mm Federrate
Gewicht 2,5599 g Gewicht des Artikels
Fntol 5,88 N (+/-) Toleranz für statische Höchstkraft
Fndtol 5,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,76 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-198 Federstahl Ø 1,25 x 8 x 33 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-198 Federstahl Ø 1,25 x 8 x 33 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-198 Federstahl Ø 1,25 x 8 x 33 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-198 Federstahl Ø 1,25 x 8 x 33 mm

Kraft-Weg-Berechnung Druckfeder D-198

Anfrageformular Druckfeder D-198 Federstahl Ø 1,25 x 8 x 33 mm

Anfrageformular Druckfeder D-198

Ähnliche Druckfedern im Umfeld der Druckfeder D-198 Federstahl Ø 1,25 x 8 x 33 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-198 EN 10270-1 1,25 9,25 33 103,156 14,95 18,05 8,5 5,715 100,0 | 100,0 | 100,0 | 100,0
VD-198 1.4310 1,25 9,25 33 89,139 14,84 18,16 8,5 4,909 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090F 9 36,5 0,281 EN 10270-1 8,709 5,5 31 38,5 | 77,2 | 33,3 | 4,9
D-093 8,63 37 0,369 EN 10270-1 10,53 8,45 28,55 40,3 | 77,6 | 36,7 | 6,5
D-115H-12 7,8 32,5 0,547 EN 10270-1 11,003 12,38 20,12 46,5 | 79,6 | 50,2 | 9,6
D-115H-01 8 33 0,74 EN 10270-1 17,816 8,92 24,08 46,6 | 80,8 | 46,1 | 12,9
D-125 8,8 32 0,959 EN 10270-1 20,998 10,1 21,9 51,2 | 85,4 | 51,4 | 16,8
D-143F 9,5 35 1,236 EN 10270-1 29,346 11,26 23,74 53,9 | 87,9 | 52,2 | 21,6
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 57,2 | 84,2 | 59,3 | 28,2
D-162 9 36 2,094 EN 10270-1 47,415 13,36 22,64 63,0 | 89,7 | 62,8 | 36,6
D-166C 8,3 33,8 2,095 EN 10270-1 35,722 16,75 17,05 63,4 | 89,1 | 64,5 | 36,7
D-161 9 28,5 2,341 EN 10270-1 38,236 12,17 16,33 64,2 | 87,9 | 63,8 | 41,0
D-166L 8 34,5 2,475 EN 10270-1 45,586 16,08 18,42 67,3 | 87,4 | 71,1 | 43,3
D-180-02 8,3 32 3,197 EN 10270-1 44,09 18,21 13,79 69,0 | 91,6 | 59,6 | 55,9
D-198A 9,25 39 3,598 EN 10270-1 60,815 22,1 16,9 78,0 | 94,9 | 76,3 | 63,0
D-195A-20 9,5 34 5,211 EN 10270-1 99,627 14,88 19,12 94,9 | 98,1 | 95,5 | 91,2
D-198 9,25 33 5,715 EN 10270-1 103,156 14,95 18,05 100,0 | 100,0 | 100,0 | 100,0
D-180T 8,5 29,4 5,716 EN 10270-1 79,038 15,57 13,83 89,6 | 92,3 | 76,6 | 100,0
D-207C 10 34,4 6,477 EN 10270-1 105,036 18,18 16,22 91,6 | 92,6 | 94,0 | 88,3
D-207D-03 8,6 32 9,118 EN 10270-1 98,938 21,15 10,85 77,9 | 93,1 | 78,0 | 62,7
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 74,4 | 88,8 | 76,5 | 57,8
D-207KU 8,5 36,3 12,029 EN 10270-1 145,099 24,24 12,06 68,4 | 88,7 | 69,0 | 47,5
D-232A-04 9 38 13,181 EN 10270-1 160,256 25,84 12,16 65,6 | 87,4 | 65,9 | 43,4
D-230 9,6 31,5 15,341 EN 10270-1 196,827 18,67 12,83 63,0 | 90,0 | 61,7 | 37,3
D-232A-03 9 32 15,691 EN 10270-1 153,477 22,22 9,78 62,6 | 90,8 | 60,7 | 36,4
D-233E-20 10 31 17,016 EN 10270-1 130,455 23,33 7,67 60,1 | 86,0 | 60,8 | 33,6
D-234B-04 9,2 38 21,993 EN 10270-1 221,96 27,91 10,09 54,1 | 85,2 | 51,2 | 26,0
D-234B-03 9,2 32 26,391 EN 10270-1 214,923 23,86 8,14 52,3 | 88,6 | 46,5 | 21,6
D-234B-01 9,5 32 27,559 EN 10270-1 301,773 21,05 10,95 52,0 | 87,9 | 47,4 | 20,7
D-234E 9 30,3 30,16 EN 10270-1 225,587 22,82 7,48 49,6 | 86,2 | 43,6 | 18,9
D-263C 10 33,4 33,512 EN 10270-1 269,567 25,36 8,04 47,7 | 84,6 | 41,4 | 17,0
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-198

Ursprungsland: DE, German; Druckfeder D-198
