Druckfeder D-192 Federstahl Ø 1,25 x 10 x 29,5 mm

Staffelpreise - Druckfeder D-192

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

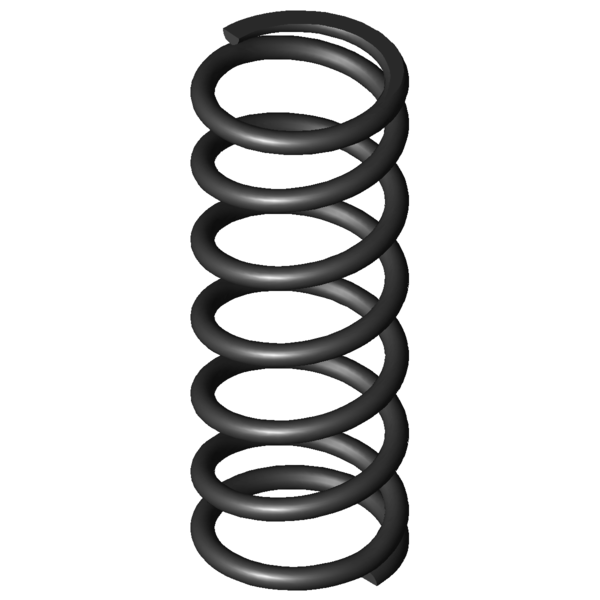

Produktbild Druckfeder D-192
Produktbild Druckfeder D-192
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-192

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10 mm Mittlerer Windungsdurchmesser
De 11,25 mm Äußerer Windungsdurchmesser
Dd 8,3 mm Dorndurchmesser
Dh 11,9 mm Hülsendurchmesser
L0 29,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 82,755 N Höchstkraft der Feder
Ln 11,2 mm Kleinste Länge der Feder
sn 18,3 mm Größter Federweg bei statischer Belastung
Fndyn 68,737 N Dynamische Höchstkraft
Lndyn 14,3 mm Kleinste Länge dynamische Belastung
shdyn 5,46 mm Größter Federweg dynamische Belastung
S 5,136 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,522 N/mm Federrate
Gewicht 2,2856 g Gewicht des Artikels
Fntol 4,53 N (+/-) Toleranz für statische Höchstkraft
Fndtol 4,48 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,72 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-192 Federstahl Ø 1,25 x 10 x 29,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-192 Federstahl Ø 1,25 x 10 x 29,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-192 Federstahl Ø 1,25 x 10 x 29,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-192 Federstahl Ø 1,25 x 10 x 29,5 mm

Kraft-Weg-Berechnung Druckfeder D-192

Anfrageformular Druckfeder D-192 Federstahl Ø 1,25 x 10 x 29,5 mm

Anfrageformular Druckfeder D-192

Ähnliche Druckfedern im Umfeld der Druckfeder D-192 Federstahl Ø 1,25 x 10 x 29,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-192 EN 10270-1 1,25 11,25 29,5 82,755 11,2 18,3 5,5 4,522 100,0 | 100,0 | 100,0 | 100,0
VD-192 1.4310 1,25 11,25 29,5 71,272 11,15 18,35 5,5 3,884 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063H-12 11,5 33,8 0,056 EN 10270-1 1,409 8,76 25,04 37,9 | 75,0 | 37,4 | 1,2
D-090U-12 10,6 26,3 0,155 EN 10270-1 2,697 8,94 17,37 43,2 | 77,1 | 49,1 | 3,4
D-090W-01 11,6 26 0,347 EN 10270-1 7,402 4,69 21,31 44,5 | 78,5 | 47,4 | 7,7
D-090X 10,5 28,1 0,477 EN 10270-1 11,256 4,5 23,6 45,3 | 79,7 | 45,6 | 10,5
D-115E 12 32,7 0,484 EN 10270-1 13,391 5,05 27,65 44,0 | 80,0 | 41,2 | 10,7
D-119 10,8 30 0,759 EN 10270-1 17,092 7,47 22,53 51,3 | 86,1 | 50,9 | 16,8
D-117H-21 10 27 0,905 EN 10270-1 19,022 5,98 21,02 51,7 | 80,1 | 55,0 | 20,0
D-122A-11 10 27,5 0,974 EN 10270-1 19,669 7,31 20,19 53,6 | 82,0 | 57,2 | 21,5
D-150C 12,5 32 1,218 EN 10270-1 27,84 9,14 22,86 57,1 | 87,4 | 56,8 | 26,9
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 62,0 | 86,5 | 63,9 | 35,7
D-152A 11 31,6 1,852 EN 10270-1 42,093 8,88 22,73 65,7 | 90,4 | 65,7 | 41,0
D-152 11 26 1,852 EN 10270-1 31,72 8,88 17,13 65,2 | 88,6 | 66,0 | 40,9
D-180 10,3 26 2,554 EN 10270-1 35,396 12,14 13,86 68,3 | 89,2 | 59,3 | 56,5
D-180Q-02 11 30,2 4,081 EN 10270-1 75,292 11,75 18,45 94,2 | 97,2 | 95,1 | 90,2
D-192 11,25 29,5 4,522 EN 10270-1 82,755 11,2 18,3 100,0 | 100,0 | 100,0 | 100,0
D-207AA 11 28 5,898 EN 10270-1 76,14 15,09 12,91 84,0 | 94,0 | 81,3 | 76,7
D-207K-03 11,5 25 7,934 EN 10270-1 84,304 14,38 10,63 74,6 | 88,6 | 78,1 | 57,0
D-227A-03 11,5 32 9,174 EN 10270-1 136,799 17,09 14,91 69,9 | 89,4 | 71,0 | 49,3
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 67,9 | 90,3 | 67,7 | 45,8
D-233 13 28 10,149 EN 10270-1 88,97 19,23 8,77 66,2 | 83,6 | 70,5 | 44,6
D-227A-02 11,5 25 11,468 EN 10270-1 122,579 14,31 10,69 63,1 | 86,9 | 63,0 | 39,4
D-234 12 32 11,856 EN 10270-1 128,437 21,17 10,83 61,7 | 85,1 | 61,8 | 38,1
D-224 11,6 27 12,139 EN 10270-1 165,144 13,4 13,6 62,8 | 88,9 | 62,2 | 37,2
D-234BB 11 32 14,457 EN 10270-1 128,953 23,08 8,92 58,1 | 86,5 | 56,5 | 31,3
D-233E-20 10 31 17,016 EN 10270-1 130,455 23,33 7,67 54,8 | 85,2 | 52,7 | 26,6
D-257E-03 12,3 32 19,889 EN 10270-1 216,855 21,1 10,9 51,2 | 82,1 | 48,9 | 22,7
D-262D 10,7 29 29,121 EN 10270-1 169,413 23,18 5,82 47,1 | 85,3 | 40,3 | 15,5
D-259 12 26,5 29,636 EN 10270-1 295,993 16,51 9,99 46,2 | 82,0 | 41,3 | 15,3
D-262A-15 11 32 29,813 EN 10270-1 329,261 20,96 11,04 47,3 | 84,2 | 42,7 | 15,2
D-263Q-03 12,3 32 33,09 EN 10270-1 336,629 21,83 10,17 44,6 | 80,2 | 40,1 | 13,7
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-192

Ursprungsland: DE, German; Druckfeder D-192
