Druckfeder D-233 Federstahl Ø 1,8 x 11,2 x 28 mm

Staffelpreise - Druckfeder D-233

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

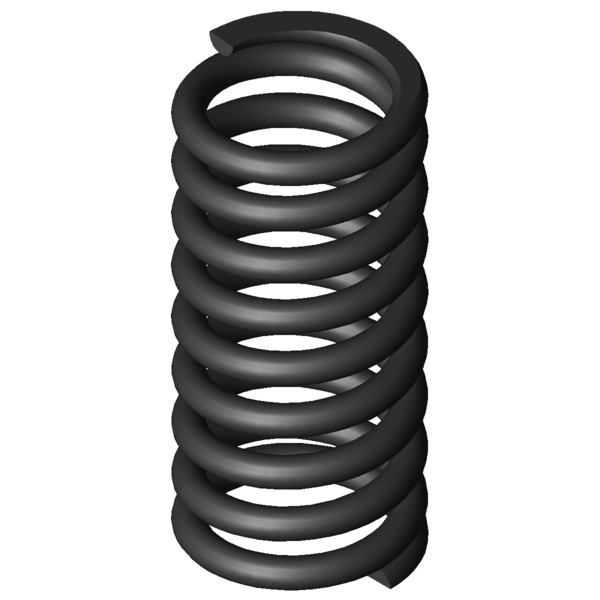

Produktbild Druckfeder D-233
Produktbild Druckfeder D-233
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-233

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 11,2 mm Mittlerer Windungsdurchmesser
De 13 mm Äußerer Windungsdurchmesser
Dd 8,9 mm Dorndurchmesser
Dh 13,6 mm Hülsendurchmesser
L0 28 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 88,97 N Höchstkraft der Feder
Ln 19,23 mm Kleinste Länge der Feder
sn 8,77 mm Größter Federweg bei statischer Belastung
Fndyn 78,151 N Dynamische Höchstkraft
Lndyn 20,3 mm Kleinste Länge dynamische Belastung
shdyn 7,7 mm Größter Federweg dynamische Belastung
S 3,493 mm Steigung der Feder
n 7,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 10,149 N/mm Federrate
Gewicht 6,7237 g Gewicht des Artikels
Fntol 10,02 N (+/-) Toleranz für statische Höchstkraft
Fndtol 9,85 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,86 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-233 Federstahl Ø 1,8 x 11,2 x 28 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-233 Federstahl Ø 1,8 x 11,2 x 28 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-233 Federstahl Ø 1,8 x 11,2 x 28 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-233 Federstahl Ø 1,8 x 11,2 x 28 mm

Kraft-Weg-Berechnung Druckfeder D-233

Anfrageformular Druckfeder D-233 Federstahl Ø 1,8 x 11,2 x 28 mm

Anfrageformular Druckfeder D-233

Ähnliche Druckfedern im Umfeld der Druckfeder D-233 Federstahl Ø 1,8 x 11,2 x 28 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-233 EN 10270-1 1,8 13 28 88,97 19,23 8,77 7,5 10,149 100,0 | 100,0 | 100,0 | 100,0
VD-233 1.4310 1,8 13 28 76,416 19,23 8,77 7,5 8,717 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145H-10 14 30 1,325 EN 10270-1 30,82 6,74 23,26 43,3 | 80,6 | 36,2 | 13,1
D-146 13,5 24 1,49 EN 10270-1 25,826 6,67 17,33 44,6 | 79,2 | 39,8 | 14,7
D-179J-01 14 27 1,985 EN 10270-1 39,249 7,23 19,77 49,1 | 83,5 | 44,2 | 19,6
D-190C 13 27 2,788 EN 10270-1 44,675 10,97 16,03 56,2 | 88,6 | 52,5 | 27,5
D-186 13,75 27 3,638 EN 10270-1 66,219 8,8 18,2 61,3 | 86,8 | 61,3 | 35,9
D-180N 13 22,8 3,673 EN 10270-1 55,73 7,63 15,17 59,7 | 82,7 | 60,2 | 36,2
D-207J-31 14 28 4,401 EN 10270-1 62,329 13,84 14,16 67,1 | 92,1 | 66,0 | 43,4
D-192 11,25 29,5 4,522 EN 10270-1 82,755 11,2 18,3 66,2 | 83,6 | 70,5 | 44,6
D-207J-32 14 30,4 4,801 EN 10270-1 83,854 12,93 17,47 69,7 | 89,4 | 72,2 | 47,3
D-207J-33 14 31 5,868 EN 10270-1 111,492 12 19 69,9 | 88,8 | 63,0 | 57,8
D-207AA 11 28 5,898 EN 10270-1 76,14 15,09 12,91 74,1 | 87,5 | 76,8 | 58,1
D-218A 14,1 26 6,215 EN 10270-1 76,536 13,69 12,31 77,1 | 91,3 | 78,6 | 61,3
D-207KB 12,5 26,2 7,045 EN 10270-1 94,825 12,74 13,46 80,0 | 91,0 | 79,5 | 69,4
D-222A-14 12,7 26 8,876 EN 10270-1 110,772 13,52 12,48 85,3 | 93,1 | 75,3 | 87,5
D-233 13 28 10,149 EN 10270-1 88,97 19,23 8,77 100,0 | 100,0 | 100,0 | 100,0
D-224 11,6 27 12,139 EN 10270-1 165,144 13,4 13,6 78,1 | 91,5 | 59,2 | 83,5
D-252A-33 15 28,5 14,132 EN 10270-1 173,539 16,22 12,28 74,9 | 91,6 | 61,3 | 71,8
D-257C 14 28,5 17,151 EN 10270-1 202,481 16,69 11,81 70,7 | 93,7 | 59,1 | 59,2
D-257E-02 12,3 25 27,121 EN 10270-1 229,512 16,54 8,46 65,4 | 91,3 | 67,6 | 37,4
D-259 12 26,5 29,636 EN 10270-1 295,993 16,51 9,99 61,8 | 92,3 | 58,9 | 34,2
D-284A 15 27 37,045 EN 10270-1 235,586 20,64 6,36 55,9 | 85,0 | 55,1 | 27,4
D-263Q-02 12,3 25 38,605 EN 10270-1 218,608 19,34 5,66 55,8 | 88,6 | 52,6 | 26,3
D-283A-15 15,5 28 40,252 EN 10270-1 409,308 17,83 10,17 54,8 | 85,3 | 54,0 | 25,2
D-263V-03 12,35 32 44,385 EN 10270-1 388,737 23,24 8,76 56,9 | 86,4 | 61,4 | 22,9
D-263V-02 12,35 25 56,491 EN 10270-1 323,772 19,27 5,73 50,4 | 87,0 | 46,4 | 18,0
D-288C 13 26,7 62,502 EN 10270-1 388,214 20,49 6,21 50,7 | 89,1 | 46,9 | 16,2
D-288V 14 29 81,037 EN 10270-1 493,547 22,91 6,09 46,9 | 84,6 | 43,7 | 12,5
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-233

Ursprungsland: DE, German; Druckfeder D-233
