Druckfeder D-288V Federstahl Ø 2,8 x 11,2 x 29 mm

Staffelpreise - Druckfeder D-288V

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Druckfeder Kaufen

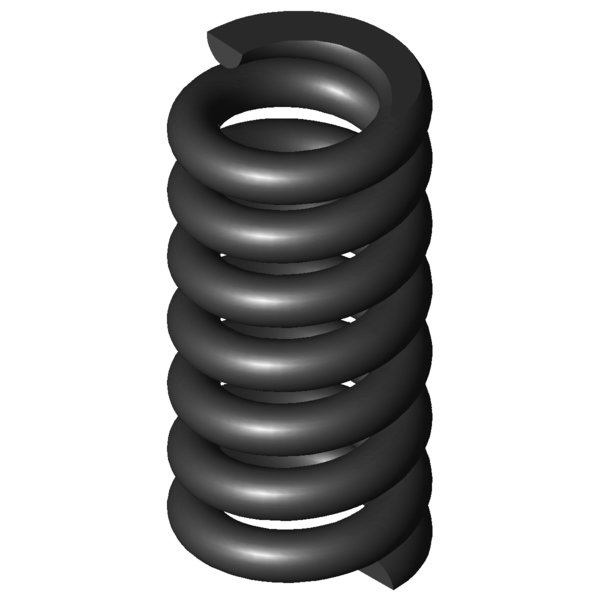

Produktbild Druckfeder D-288V
Produktbild Druckfeder D-288V
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-288V

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 11,2 mm Mittlerer Windungsdurchmesser
De 14 mm Äußerer Windungsdurchmesser
Dd 7,7 mm Dorndurchmesser
Dh 14,7 mm Hülsendurchmesser
L0 29 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 493,547 N Höchstkraft der Feder
Ln 22,91 mm Kleinste Länge der Feder
sn 6,09 mm Größter Federweg bei statischer Belastung
Fndyn 415,719 N Dynamische Höchstkraft
Lndyn 23,87 mm Kleinste Länge dynamische Belastung
shdyn 2,82 mm Größter Federweg dynamische Belastung
S 4,764 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 81,037 N/mm Federrate
Gewicht 12,8445 g Gewicht des Artikels
Fntol 57,83 N (+/-) Toleranz für statische Höchstkraft
Fndtol 56,66 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,62 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe L - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-288V Federstahl Ø 2,8 x 11,2 x 29 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-288V Federstahl Ø 2,8 x 11,2 x 29 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-288V Federstahl Ø 2,8 x 11,2 x 29 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-288V Federstahl Ø 2,8 x 11,2 x 29 mm

Kraft-Weg-Berechnung Druckfeder D-288V

Anfrageformular Druckfeder D-288V Federstahl Ø 2,8 x 11,2 x 29 mm

Anfrageformular Druckfeder D-288V

Ähnliche Druckfedern im Umfeld der Druckfeder D-288V Federstahl Ø 2,8 x 11,2 x 29 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288V EN 10270-1 2,8 14 29 493,547 22,91 6,09 5,5 81,037 100,0 | 100,0 | 100,0 | 100,0
VD-288V 1.4310 2,8 14 29 423,906 22,91 6,09 5,5 69,602 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-218 14,1 24 9,767 EN 10270-1 133,316 10,35 13,65 42,5 | 79,7 | 35,8 | 12,1
D-233 13 28 10,149 EN 10270-1 88,97 19,23 8,77 46,9 | 84,6 | 43,7 | 12,5
D-252A-33 15 28,5 14,132 EN 10270-1 173,539 16,22 12,28 49,2 | 87,7 | 42,4 | 17,4
D-252A-03 14,8 32 14,132 EN 10270-1 215,144 16,78 15,22 48,3 | 85,5 | 41,8 | 17,4
D-254 14,5 33 15,174 EN 10270-1 246,658 16,74 16,26 49,2 | 85,3 | 43,7 | 18,7
D-257C 14 28,5 17,151 EN 10270-1 202,481 16,69 11,81 52,5 | 89,9 | 46,3 | 21,2
D-252A-02 14,8 25 17,272 EN 10270-1 182,17 14,45 10,55 50,9 | 84,1 | 47,3 | 21,3
D-263O 15 30,2 20,69 EN 10270-1 245,709 18,32 11,88 55,1 | 89,3 | 50,5 | 25,5
D-263V-11 15,2 32 24,795 EN 10270-1 232,441 22,63 9,37 58,7 | 89,5 | 56,0 | 30,6
D-284A 15 27 37,045 EN 10270-1 235,586 20,64 6,36 69,8 | 91,9 | 71,7 | 45,7
D-285 15 32 37,045 EN 10270-1 420,813 20,64 11,36 68,7 | 91,1 | 69,4 | 45,7
D-283A-15 15,5 28 40,252 EN 10270-1 409,308 17,83 10,17 71,0 | 92,1 | 71,4 | 49,7
D-288T-03 15 32 57,474 EN 10270-1 427,695 24,56 7,44 83,3 | 94,7 | 84,3 | 70,9
D-288C 13 26,7 62,502 EN 10270-1 388,214 20,49 6,21 85,6 | 91,4 | 88,4 | 77,1
D-288V 14 29 81,037 EN 10270-1 493,547 22,91 6,09 100,0 | 100,0 | 100,0 | 100,0
Anzahl der ähnlichen Metallfedern: 14

Zolltarifnummer: 73202081; Druckfeder D-288V

Ursprungsland: DE, German; Druckfeder D-288V
