Druckfeder D-288T-03 Federstahl Ø 2,8 x 12,2 x 32 mm

Staffelpreise - Druckfeder D-288T-03

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Druckfeder Kaufen

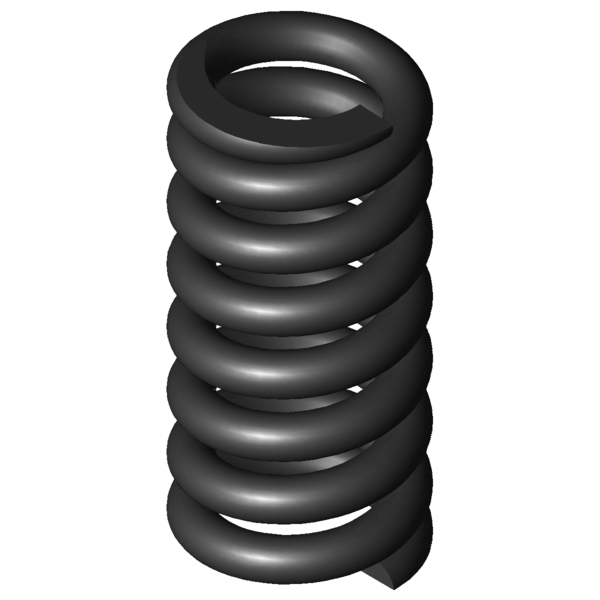

Produktbild Druckfeder D-288T-03

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-288T-03

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	2,8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	12,2	mm	Mittlerer Windungsdurchmesser
De	15	mm	Äußerer Windungsdurchmesser
Dd	8,8	mm	Dorndurchmesser
Dh	15,7	mm	Hülsendurchmesser
L0	32	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	427,695	N	Höchstkraft der Feder
Ln	24,56	mm	Kleinste Länge der Feder
sn	7,44	mm	Größter Federweg bei statischer Belastung
Fndyn	364,958	N	Dynamische Höchstkraft
Lndyn	25,65	mm	Kleinste Länge dynamische Belastung
shdyn	3,94	mm	Größter Federweg dynamische Belastung
S	4,867	mm	Steigung der Feder
n	6	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	57,474	N/mm	Federrate
Gewicht	14,924	g	Gewicht des Artikels
Fntol	48,6	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	47,67	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,71	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	M	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-288T-03 Federstahl Ø 2,8 x 12,2 x 32 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-288T-03 Federstahl Ø 2,8 x 12,2 x 32 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-288T-03 Federstahl Ø 2,8 x 12,2 x 32 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-288T-03 Federstahl Ø 2,8 x 12,2 x 32 mm

Kraft-Weg-Berechnung Druckfeder D-288T-03

Anfrageformular Druckfeder D-288T-03 Federstahl Ø 2,8 x 12,2 x 32 mm

Anfrageformular Druckfeder D-288T-03

Ähnliche Druckfedern im Umfeld der Druckfeder D-288T-03 Federstahl Ø 2,8 x 12,2 x 32 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-252A-03	14,8	32	14,132	EN 10270-1	215,144	16,78	15,22	54,7 \| 90,0 \| 49,6 \| 24,6
D-254	14,5	33	15,174	EN 10270-1	246,658	16,74	16,26	55,5 \| 88,4 \| 51,7 \| 26,4
D-257C	14	28,5	17,151	EN 10270-1	202,481	16,69	11,81	56,5 \| 84,6 \| 55,2 \| 29,8
D-263V	14,65	35	18,259	EN 10270-1	203,927	23,83	11,17	85,2 \| 91,7 \| 87,8 \| 76,2
D-257E-03	12,3	32	19,889	EN 10270-1	216,855	21,1	10,9	59,5 \| 84,5 \| 59,5 \| 34,6
D-263O	15	30,2	20,69	EN 10270-1	245,709	18,32	11,88	62,3 \| 91,0 \| 60,0 \| 36,0
D-263V-11	15,2	32	24,795	EN 10270-1	232,441	22,63	9,37	68,3 \| 94,8 \| 66,9 \| 43,2
D-263Q-03	12,3	32	33,09	EN 10270-1	336,629	21,83	10,17	73,5 \| 86,9 \| 75,9 \| 57,6
D-285	15	32	37,045	EN 10270-1	420,813	20,64	11,36	80,9 \| 96,4 \| 81,9 \| 64,4
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	70,9 \| 94,0 \| 70,4 \| 48,3
D-288T	17	33	39,762	EN 10270-1	392,291	23,13	9,87	82,6 \| 95,1 \| 83,6 \| 69,1
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	72,8 \| 91,8 \| 74,0 \| 52,5
D-263V-03	12,35	32	44,385	EN 10270-1	388,737	23,24	8,76	84,6 \| 88,8 \| 87,9 \| 77,2
D-288T-04	15	38	49,263	EN 10270-1	506,516	27,72	10,28	72,2 \| 94,8 \| 73,1 \| 48,6
D-288T-03	15	32	57,474	EN 10270-1	427,695	24,56	7,44	100,0 \| 100,0 \| 100,0 \| 100,0
D-313AB	17	32	73,904	EN 10270-1	424,875	26,25	5,75	86,0 \| 91,9 \| 88,3 \| 77,8
D-288V	14	29	81,037	EN 10270-1	493,547	22,91	6,09	83,3 \| 94,7 \| 84,3 \| 70,9
D-288Z-03	15,5	32	93,992	EN 10270-1	705,587	24,49	7,51	78,9 \| 95,7 \| 79,8 \| 61,2

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-288T-03

Ursprungsland: DE, German; Druckfeder D-288T-03
