Druckfeder D-218 Federstahl Ø 1,6 x 12,5 x 24 mm

Staffelpreise - Druckfeder D-218

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

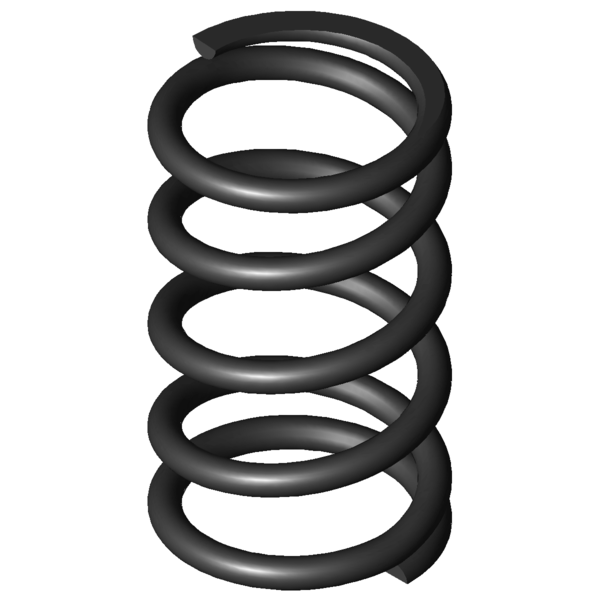

Produktbild Druckfeder D-218
Produktbild Druckfeder D-218
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-218

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 14,1 mm Äußerer Windungsdurchmesser
Dd 10,4 mm Dorndurchmesser
Dh 14,7 mm Hülsendurchmesser
L0 24 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 133,316 N Höchstkraft der Feder
Ln 10,35 mm Kleinste Länge der Feder
sn 13,65 mm Größter Federweg bei statischer Belastung
Fndyn 110,364 N Dynamische Höchstkraft
Lndyn 12,7 mm Kleinste Länge dynamische Belastung
shdyn 4,12 mm Größter Federweg dynamische Belastung
S 6,4 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,767 N/mm Federrate
Gewicht 3,4327 g Gewicht des Artikels
Fntol 7,9 N (+/-) Toleranz für statische Höchstkraft
Fndtol 7,82 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-218 Federstahl Ø 1,6 x 12,5 x 24 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-218 Federstahl Ø 1,6 x 12,5 x 24 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-218 Federstahl Ø 1,6 x 12,5 x 24 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-218 Federstahl Ø 1,6 x 12,5 x 24 mm

Kraft-Weg-Berechnung Druckfeder D-218

Anfrageformular Druckfeder D-218 Federstahl Ø 1,6 x 12,5 x 24 mm

Anfrageformular Druckfeder D-218

Ähnliche Druckfedern im Umfeld der Druckfeder D-218 Federstahl Ø 1,6 x 12,5 x 24 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-218 EN 10270-1 1,6 14,1 24 133,316 10,35 13,65 3,5 9,767 100,0 | 100,0 | 100,0 | 100,0
VD-218 1.4310 1,6 14,1 24 113,666 10,45 13,55 3,5 8,389 92,7 | 100,0 | 92,3 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-146 13,5 24 1,49 EN 10270-1 25,826 6,67 17,33 50,1 | 86,1 | 49,1 | 15,3
D-179J-01 14 27 1,985 EN 10270-1 39,249 7,23 19,77 51,7 | 85,6 | 49,2 | 20,3
D-180M-21 15 25 2,297 EN 10270-1 39,387 7,85 17,15 55,5 | 88,3 | 54,6 | 23,5
D-185C 15 23,5 2,734 EN 10270-1 42,097 8,1 15,4 59,4 | 90,0 | 60,1 | 28,0
D-179K 12 23 3,291 EN 10270-1 52,645 7 16 59,8 | 83,2 | 62,4 | 33,7
D-186 13,75 27 3,638 EN 10270-1 66,219 8,8 18,2 62,6 | 88,2 | 62,3 | 37,3
D-180N 13 22,8 3,673 EN 10270-1 55,73 7,63 15,17 63,6 | 87,4 | 65,9 | 37,6
D-207K 13,8 23 4,264 EN 10270-1 35,354 14,71 8,29 61,0 | 95,8 | 43,6 | 43,7
D-207J-31 14 28 4,401 EN 10270-1 62,329 13,84 14,16 69,9 | 92,9 | 71,6 | 45,1
D-206E 15 25,8 4,445 EN 10270-1 75,197 8,88 16,92 68,5 | 91,5 | 68,5 | 45,5
D-207 13,4 23 4,53 EN 10270-1 53,126 11,27 11,73 67,4 | 92,8 | 62,9 | 46,4
D-218A 14,1 26 6,215 EN 10270-1 76,536 13,69 12,31 78,3 | 97,4 | 73,8 | 63,7
D-207J-30 14 20,5 7,545 EN 10270-1 84,334 9,32 11,18 80,9 | 92,8 | 72,6 | 77,2
D-222A-14 12,7 26 8,876 EN 10270-1 110,772 13,52 12,48 90,8 | 94,1 | 87,3 | 90,9
D-218 14,1 24 9,767 EN 10270-1 133,316 10,35 13,65 100,0 | 100,0 | 100,0 | 100,0
D-252A-02 14,8 25 17,272 EN 10270-1 182,17 14,45 10,55 74,1 | 90,4 | 75,2 | 56,6
D-233B 12 24,6 18,323 EN 10270-1 176,507 14,97 9,63 72,3 | 90,5 | 73,0 | 53,3
D-253 14,5 22,5 23,845 EN 10270-1 247,741 12,11 10,39 65,4 | 90,3 | 65,0 | 41,0
D-257B 14 19,6 26,951 EN 10270-1 202,726 12,08 7,52 61,2 | 87,0 | 60,4 | 36,2
D-257E-02 12,3 25 27,121 EN 10270-1 229,512 16,54 8,46 61,3 | 87,7 | 60,0 | 36,0
D-263V-10 15,2 25 29,304 EN 10270-1 149,94 19,88 5,12 60,6 | 85,1 | 63,2 | 33,4
D-284A 15 27 37,045 EN 10270-1 235,586 20,64 6,36 53,4 | 82,3 | 51,6 | 26,4
D-263Q-02 12,3 25 38,605 EN 10270-1 218,608 19,34 5,66 53,9 | 85,3 | 51,2 | 25,3
D-263V-02 12,35 25 56,491 EN 10270-1 323,772 19,27 5,73 47,6 | 83,9 | 41,6 | 17,3
D-284 15 22 58,214 EN 10270-1 410,229 14,95 7,05 47,4 | 83,2 | 42,1 | 16,8
D-288C 13 26,7 62,502 EN 10270-1 388,214 20,49 6,21 45,9 | 82,0 | 39,9 | 15,6
D-288T-02 15 25 76,632 EN 10270-1 397,043 19,82 5,18 43,6 | 82,4 | 35,8 | 12,7
D-288U 14 20,5 127,344 EN 10270-1 494,705 16,62 3,88 38,7 | 80,6 | 27,7 | 7,7
D-288Z-02 15,5 25 140,988 EN 10270-1 867,074 18,85 6,15 38,9 | 79,5 | 30,2 | 6,9
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-218

Ursprungsland: DE, German; Druckfeder D-218
