Druckfeder D-288U Federstahl Ø 2,8 x 11,2 x 20,5 mm

Staffelpreise - Druckfeder D-288U

Bestellmenge	Einzelpreis [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-288U

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-288U

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	2,8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	11,2	mm	Mittlerer Windungsdurchmesser
De	14	mm	Äußerer Windungsdurchmesser
Dd	7,7	mm	Dorndurchmesser
Dh	14,7	mm	Hülsendurchmesser
L0	20,5	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	494,705	N	Höchstkraft der Feder
Ln	16,62	mm	Kleinste Länge der Feder
sn	3,88	mm	Größter Federweg bei statischer Belastung
Fndyn	416,414	N	Dynamische Höchstkraft
Lndyn	17,23	mm	Kleinste Länge dynamische Belastung
shdyn	1,8	mm	Größter Federweg dynamische Belastung
S	5,057	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	127,344	N/mm	Federrate
Gewicht	9,4193	g	Gewicht des Artikels
Fntol	64,82	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	63,66	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,25	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,45	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	L	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-288U Federstahl Ø 2,8 x 11,2 x 20,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-288U Federstahl Ø 2,8 x 11,2 x 20,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-288U Federstahl Ø 2,8 x 11,2 x 20,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-288U Federstahl Ø 2,8 x 11,2 x 20,5 mm

Kraft-Weg-Berechnung Druckfeder D-288U

Anfrageformular Druckfeder D-288U Federstahl Ø 2,8 x 11,2 x 20,5 mm

Anfrageformular Druckfeder D-288U

Ähnliche Druckfedern im Umfeld der Druckfeder D-288U Federstahl Ø 2,8 x 11,2 x 20,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	38,8 \| 84,5 \| 25,9 \| 5,9
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	38,7 \| 80,6 \| 27,7 \| 7,7
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	40,6 \| 79,8 \| 34,2 \| 7,7
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	39,1 \| 76,6 \| 32,2 \| 8,7
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	39,5 \| 76,9 \| 32,5 \| 9,0
D-233T-14	13	19	16,916	EN 10270-1	101,833	12,98	6,02	46,4 \| 83,3 \| 42,5 \| 13,3
D-253	14,5	22,5	23,845	EN 10270-1	247,741	12,11	10,39	49,6 \| 86,4 \| 43,7 \| 18,7
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	52,1 \| 89,0 \| 46,3 \| 21,1
D-252A-32	15	17	26,979	EN 10270-1	178,061	10,4	6,6	50,4 \| 82,6 \| 47,4 \| 21,2
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	55,4 \| 90,2 \| 50,5 \| 25,5
D-262A-10	11	20	44,719	EN 10270-1	210,011	15,3	4,7	60,0 \| 82,5 \| 62,5 \| 35,0
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	69,7 \| 91,8 \| 71,7 \| 45,6
D-284	15	22	58,214	EN 10270-1	410,229	14,95	7,05	68,9 \| 91,9 \| 69,0 \| 45,6
D-288B	13	18,8	98,218	EN 10270-1	387,321	14,86	3,94	85,6 \| 91,3 \| 88,4 \| 77,1
D-288U	14	20,5	127,344	EN 10270-1	494,705	16,62	3,88	100,0 \| 100,0 \| 100,0 \| 100,0

Anzahl der ähnlichen Metallfedern: 14

Zolltarifnummer: 73202081; Druckfeder D-288U

Ursprungsland: DE, German; Druckfeder D-288U

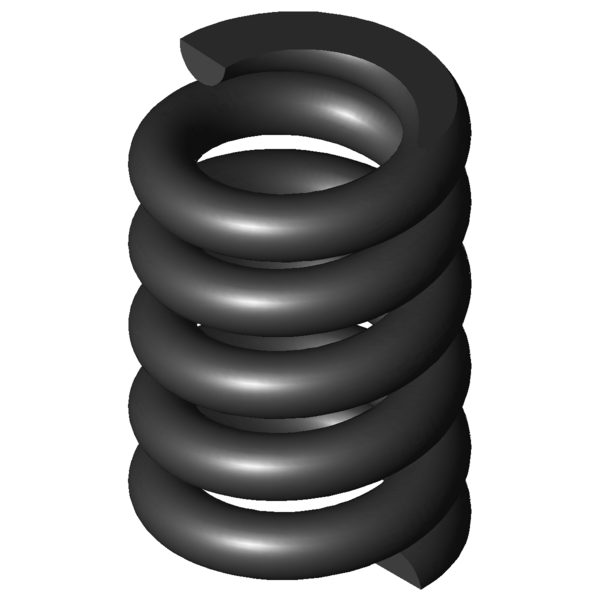

Produktbild - Druckfedern D-288U
