Druckfeder D-253 Federstahl Ø 2 x 12,5 x 22,5 mm

Staffelpreise - Druckfeder D-253

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

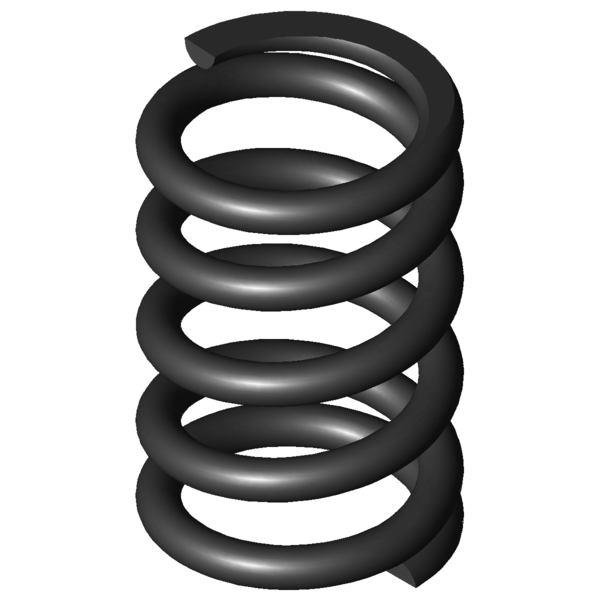

Produktbild Druckfeder D-253
Produktbild Druckfeder D-253
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-253

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 14,5 mm Äußerer Windungsdurchmesser
Dd 10 mm Dorndurchmesser
Dh 15,2 mm Hülsendurchmesser
L0 22,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 247,741 N Höchstkraft der Feder
Ln 12,11 mm Kleinste Länge der Feder
sn 10,39 mm Größter Federweg bei statischer Belastung
Fndyn 197,91 N Dynamische Höchstkraft
Lndyn 14,2 mm Kleinste Länge dynamische Belastung
shdyn 3,24 mm Größter Federweg dynamische Belastung
S 5,857 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 23,845 N/mm Federrate
Gewicht 5,3636 g Gewicht des Artikels
Fntol 16,29 N (+/-) Toleranz für statische Höchstkraft
Fndtol 16,09 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,53 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-253 Federstahl Ø 2 x 12,5 x 22,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-253 Federstahl Ø 2 x 12,5 x 22,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-253 Federstahl Ø 2 x 12,5 x 22,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-253 Federstahl Ø 2 x 12,5 x 22,5 mm

Kraft-Weg-Berechnung Druckfeder D-253

Anfrageformular Druckfeder D-253 Federstahl Ø 2 x 12,5 x 22,5 mm

Anfrageformular Druckfeder D-253

Ähnliche Druckfedern im Umfeld der Druckfeder D-253 Federstahl Ø 2 x 12,5 x 22,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-253 EN 10270-1 2 14,5 22,5 247,741 12,11 10,39 3,5 23,845 100,0 | 100,0 | 100,0 | 100,0
VD-253 1.4310 2 14,5 22,5 212,784 12,11 10,39 3,5 20,48 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180M-21 15 25 2,297 EN 10270-1 39,387 7,85 17,15 43,4 | 82,2 | 38,2 | 9,6
D-185C 15 23,5 2,734 EN 10270-1 42,097 8,1 15,4 46,2 | 85,0 | 42,2 | 11,5
D-179K 12 23 3,291 EN 10270-1 52,645 7 16 45,1 | 78,5 | 43,1 | 13,8
D-180N 13 22,8 3,673 EN 10270-1 55,73 7,63 15,17 47,9 | 82,8 | 45,5 | 15,4
D-207K 13,8 23 4,264 EN 10270-1 35,354 14,71 8,29 51,4 | 89,3 | 47,0 | 17,9
D-207J-01 16,5 23,3 4,366 EN 10270-1 59,979 9,56 13,74 51,6 | 86,5 | 49,9 | 18,3
D-206E 15 25,8 4,445 EN 10270-1 75,197 8,88 16,92 49,7 | 84,6 | 45,9 | 18,6
D-207 13,4 23 4,53 EN 10270-1 53,126 11,27 11,73 53,6 | 86,7 | 55,0 | 19,0
D-218A 14,1 26 6,215 EN 10270-1 76,536 13,69 12,31 57,2 | 87,9 | 57,6 | 26,1
D-212H 17,6 22,5 6,52 EN 10270-1 93,236 8,2 14,3 56,7 | 87,5 | 55,1 | 27,3
D-217A-12 17 22 6,647 EN 10270-1 88,743 8,65 13,35 57,5 | 87,7 | 56,8 | 27,9
D-207J-30 14 20,5 7,545 EN 10270-1 84,334 9,32 11,18 60,9 | 87,6 | 63,5 | 31,6
D-218 14,1 24 9,767 EN 10270-1 133,316 10,35 13,65 65,4 | 90,3 | 65,0 | 41,0
D-252A-02 14,8 25 17,272 EN 10270-1 182,17 14,45 10,55 84,8 | 96,0 | 86,0 | 72,4
D-253 14,5 22,5 23,845 EN 10270-1 247,741 12,11 10,39 100,0 | 100,0 | 100,0 | 100,0
D-257B 14 19,6 26,951 EN 10270-1 202,726 12,08 7,52 64,4 | 85,0 | 67,2 | 41,1
D-263V-10 15,2 25 29,304 EN 10270-1 149,94 19,88 5,12 75,3 | 89,6 | 54,9 | 81,4
D-263N 15 20,8 32,513 EN 10270-1 245,118 13,26 7,54 84,1 | 93,3 | 85,8 | 73,3
D-284 15 22 58,214 EN 10270-1 410,229 14,95 7,05 65,5 | 91,5 | 64,1 | 41,0
D-283B 15 19 58,214 EN 10270-1 235,586 14,95 4,05 65,0 | 87,0 | 67,0 | 41,0
D-288T-02 15 25 76,632 EN 10270-1 397,043 19,82 5,18 57,8 | 86,0 | 56,1 | 31,1
D-313AA 17 22 116,135 EN 10270-1 344,637 19,03 2,97 50,9 | 81,9 | 50,2 | 20,5
D-288U 14 20,5 127,344 EN 10270-1 494,705 16,62 3,88 49,6 | 86,4 | 43,7 | 18,7
D-288Z-02 15,5 25 140,988 EN 10270-1 867,074 18,85 6,15 47,8 | 82,7 | 43,9 | 16,9
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-253

Ursprungsland: DE, German; Druckfeder D-253
