Druckfeder D-217G Federstahl Ø 1,6 x 12,5 x 17 mm

Staffelpreise - Druckfeder D-217G

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

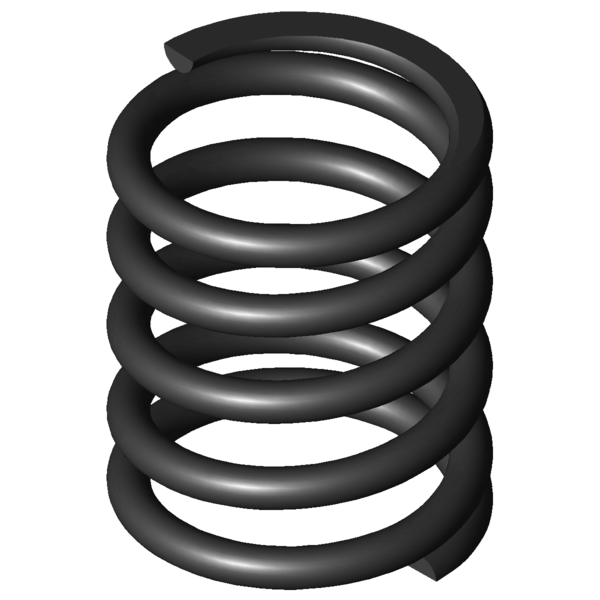

Produktbild Druckfeder D-217G
Produktbild Druckfeder D-217G
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-217G

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 14,1 mm Äußerer Windungsdurchmesser
Dd 10,4 mm Dorndurchmesser
Dh 14,7 mm Hülsendurchmesser
L0 17 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 69,611 N Höchstkraft der Feder
Ln 9,87 mm Kleinste Länge der Feder
sn 7,13 mm Größter Federweg bei statischer Belastung
Fndyn 64,363 N Dynamische Höchstkraft
Lndyn 10,41 mm Kleinste Länge dynamische Belastung
shdyn 6,02 mm Größter Federweg dynamische Belastung
S 4,4 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,767 N/mm Federrate
Gewicht 3,4327 g Gewicht des Artikels
Fntol 6,88 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-217G Federstahl Ø 1,6 x 12,5 x 17 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-217G Federstahl Ø 1,6 x 12,5 x 17 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-217G Federstahl Ø 1,6 x 12,5 x 17 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-217G Federstahl Ø 1,6 x 12,5 x 17 mm

Kraft-Weg-Berechnung Druckfeder D-217G

Anfrageformular Druckfeder D-217G Federstahl Ø 1,6 x 12,5 x 17 mm

Anfrageformular Druckfeder D-217G

Ähnliche Druckfedern im Umfeld der Druckfeder D-217G Federstahl Ø 1,6 x 12,5 x 17 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-217G EN 10270-1 1,6 14,1 17 69,611 9,87 7,13 3,5 9,767 38,3 | 74,4 | 32,7 | 7,7
VD-217G 1.4310 1,6 14,1 17 59,788 9,87 7,13 3,5 8,389 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090U-11 10,6 17 0,24 EN 10270-1 2,591 6,21 10,8 57,1 | 89,5 | 50,0 | 31,8
D-090W-06 11,6 15 0,54 EN 10270-1 6,235 3,46 11,54 77,1 | 90,0 | 69,5 | 71,7
D-115D-01 12 18 0,753 EN 10270-1 10,736 3,75 14,25 100,0 | 100,0 | 100,0 | 100,0
D-117M-06 12 16 1,08 EN 10270-1 12,237 4,67 11,33 81,8 | 92,1 | 83,6 | 69,8
D-117S 10,8 16,5 1,517 EN 10270-1 18,148 4,54 11,96 70,3 | 89,7 | 71,5 | 49,7
D-122A-10 10 17,5 1,531 EN 10270-1 18,778 5,24 12,26 70,0 | 89,4 | 71,6 | 49,2
D-179J-10 15,9 15 1,84 EN 10270-1 16,619 5,97 9,03 52,5 | 86,3 | 53,5 | 17,6
D-151 11 17,5 2,911 EN 10270-1 32,382 6,38 11,13 55,9 | 86,3 | 55,6 | 25,9
D-180M-20 15 17 3,573 EN 10270-1 39,619 5,91 11,09 58,9 | 82,8 | 59,5 | 34,2
D-185B 15 16 4,252 EN 10270-1 42,097 6,1 9,9 63,9 | 85,7 | 65,3 | 40,7
D-190B 13 18 4,381 EN 10270-1 44,277 7,89 10,11 49,2 | 82,8 | 47,6 | 17,2
D-185K 13,75 16 5,66 EN 10270-1 56,031 6,1 9,9 70,4 | 83,2 | 73,8 | 54,2
D-207J-30 14 20,5 7,545 EN 10270-1 84,334 9,32 11,18 80,8 | 92,0 | 73,2 | 77,3
D-217G 14,1 17 9,767 EN 10270-1 69,611 9,87 7,13 38,3 | 74,4 | 32,7 | 7,7
D-207KA 12,5 17,8 11,071 EN 10270-1 95,227 9,2 8,6 41,0 | 80,5 | 35,8 | 6,8
D-222A-12 12,7 17 13,948 EN 10270-1 100,983 9,76 7,24 37,9 | 77,6 | 30,7 | 5,4
D-217F-10 14,1 12,5 15,193 EN 10270-1 76,115 7,49 5,01 79,0 | 89,7 | 78,5 | 68,8
D-233T-14 13 19 16,916 EN 10270-1 101,833 12,98 6,02 74,8 | 90,2 | 76,4 | 57,7
D-223 11,6 18,5 19,076 EN 10270-1 165,958 9,8 8,7 68,2 | 91,4 | 61,9 | 51,2
D-227C 11 15,7 22,967 EN 10270-1 138,949 9,65 6,05 66,4 | 85,7 | 68,1 | 45,5
D-257B 14 19,6 26,951 EN 10270-1 202,726 12,08 7,52 63,2 | 88,7 | 64,6 | 36,2
D-252A-32 15 17 26,979 EN 10270-1 178,061 10,4 6,6 62,8 | 84,5 | 65,1 | 38,7
D-233A 12 16,9 28,793 EN 10270-1 174,675 10,83 6,07 60,1 | 81,8 | 62,2 | 36,3
D-234BA-12 11 17,5 30,52 EN 10270-1 142,527 12,83 4,67 59,1 | 88,0 | 57,2 | 32,0
D-263N 15 20,8 32,513 EN 10270-1 245,118 13,26 7,54 58,1 | 82,8 | 61,5 | 30,0
D-258 12 18 46,571 EN 10270-1 281,175 11,96 6,04 54,1 | 86,5 | 54,7 | 21,0
D-283B 15 19 58,214 EN 10270-1 235,586 14,95 4,05 45,8 | 76,2 | 43,2 | 18,0
D-283A-12 15,5 17 72,453 EN 10270-1 352,847 12,13 4,87 47,5 | 85,0 | 44,0 | 13,5
D-288B 13 18,8 98,218 EN 10270-1 387,321 14,86 3,94 42,9 | 82,2 | 36,6 | 9,9
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-217G

Ursprungsland: DE, German; Druckfeder D-217G
