Druckfeder D-179J-10 Federstahl Ø 1,1 x 14,8 x 15 mm

Staffelpreise - Druckfeder D-179J-10

Bestellmenge	Einzelpreis [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Druckfeder Kaufen

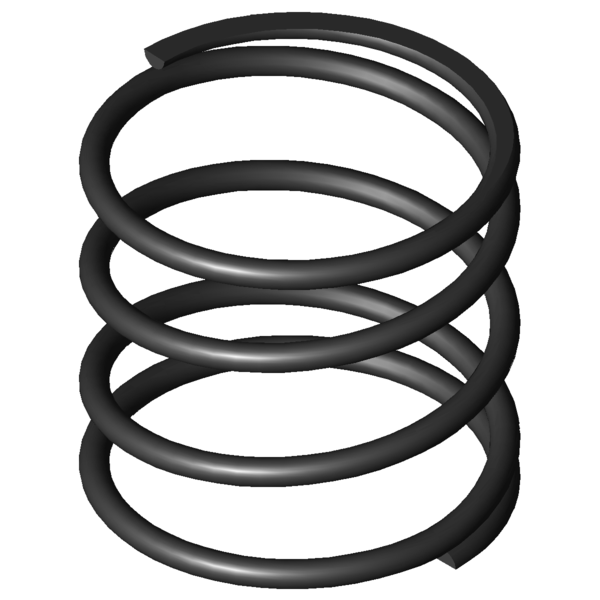

Produktbild Druckfeder D-179J-10

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-179J-10

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	1,1	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	14,8	mm	Mittlerer Windungsdurchmesser
De	15,9	mm	Äußerer Windungsdurchmesser
Dd	13,1	mm	Dorndurchmesser
Dh	16,8	mm	Hülsendurchmesser
L0	15	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	16,619	N	Höchstkraft der Feder
Ln	5,97	mm	Kleinste Länge der Feder
sn	9,03	mm	Größter Federweg bei statischer Belastung
Fndyn	15,643	N	Dynamische Höchstkraft
Lndyn	6,5	mm	Kleinste Länge dynamische Belastung
shdyn	8,4	mm	Größter Federweg dynamische Belastung
S	5,56	mm	Steigung der Feder
n	2,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,84	N/mm	Federrate
Gewicht	1,5717	g	Gewicht des Artikels
Fntol	2,54	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	2,53	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,4	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,25	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	D	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-179J-10 Federstahl Ø 1,1 x 14,8 x 15 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-179J-10 Federstahl Ø 1,1 x 14,8 x 15 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-179J-10 Federstahl Ø 1,1 x 14,8 x 15 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-179J-10 Federstahl Ø 1,1 x 14,8 x 15 mm

Kraft-Weg-Berechnung Druckfeder D-179J-10

Anfrageformular Druckfeder D-179J-10 Federstahl Ø 1,1 x 14,8 x 15 mm

Anfrageformular Druckfeder D-179J-10

Ähnliche Druckfedern im Umfeld der Druckfeder D-179J-10 Federstahl Ø 1,1 x 14,8 x 15 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-063H-10	11,5	14,5	0,137	EN 10270-1	1,408	4,2	10,3	42,3 \| 71,5 \| 48,1 \| 7,4
D-090W-06	11,6	15	0,54	EN 10270-1	6,235	3,46	11,54	54,7 \| 76,7 \| 57,9 \| 29,4
D-090W-10	10,5	15	0,742	EN 10270-1	8,65	3,34	11,66	37,5 \| 78,7 \| 29,6 \| 4,2
D-117M-06	12	16	1,08	EN 10270-1	12,237	4,67	11,33	72,0 \| 80,6 \| 76,7 \| 58,7
D-179J-10	15,9	15	1,84	EN 10270-1	16,619	5,97	9,03	100,0 \| 100,0 \| 100,0 \| 100,0
D-117R	10,8	13,5	1,855	EN 10270-1	17,618	4	9,5	43,8 \| 81,2 \| 39,7 \| 10,5
D-180M-20	15	17	3,573	EN 10270-1	39,619	5,91	11,09	68,2 \| 91,4 \| 61,7 \| 51,5
D-185B	15	16	4,252	EN 10270-1	42,097	6,1	9,9	66,9 \| 92,0 \| 65,3 \| 43,3
D-190B	13	18	4,381	EN 10270-1	44,277	7,89	10,11	63,3 \| 84,4 \| 63,4 \| 42,0
D-185K	13,75	16	5,66	EN 10270-1	56,031	6,1	9,9	60,8 \| 89,4 \| 60,4 \| 32,5
D-212G	17,6	15,5	9,314	EN 10270-1	81,966	6,7	8,8	54,6 \| 85,3 \| 58,9 \| 19,8
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	50,7 \| 81,9 \| 51,4 \| 18,9
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	49,5 \| 76,1 \| 53,9 \| 18,3
D-217A-10	17	14,5	10,446	EN 10270-1	81,792	6,67	7,83	52,5 \| 86,3 \| 53,5 \| 17,6
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	50,6 \| 78,7 \| 56,3 \| 16,6
D-196	9,25	15	13,879	EN 10270-1	102,967	7,58	7,42	86,9 \| 92,6 \| 89,3 \| 78,9
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	46,8 \| 79,0 \| 48,3 \| 13,2
D-217F-10	14,1	12,5	15,193	EN 10270-1	76,115	7,49	5,01	43,7 \| 80,3 \| 38,7 \| 12,1
D-207A	10	14,4	17,58	EN 10270-1	104,295	8,47	5,93	100,0 \| 100,0 \| 100,0 \| 100,0
D-222A-10	12,7	12,5	21,697	EN 10270-1	110,22	7,42	5,08	40,5 \| 77,3 \| 35,7 \| 8,5

Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-179J-10

Ursprungsland: DE, German; Druckfeder D-179J-10
