Druckfeder D-117Q Federstahl Ø 0,8 x 11,2 x 84 mm

Staffelpreise - Druckfeder D-117Q

Bestellmenge	Einzelpreis [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Druckfeder Kaufen

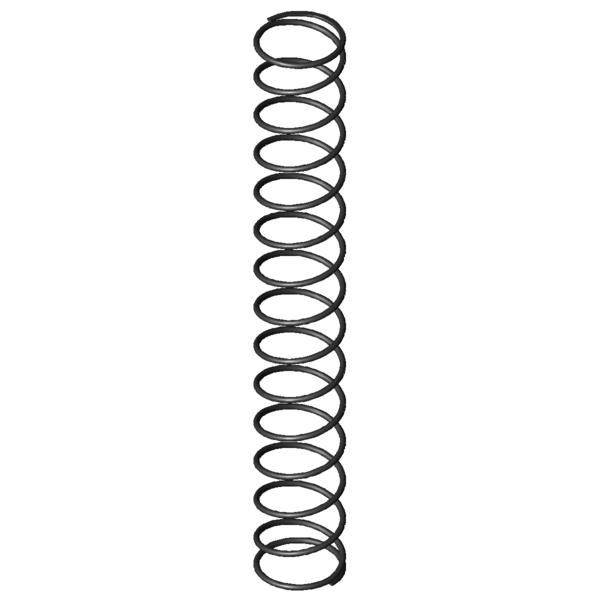

Produktbild Druckfeder D-117Q

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-117Q

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	0,8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	11,2	mm	Mittlerer Windungsdurchmesser
De	12	mm	Äußerer Windungsdurchmesser
Dd	9,8	mm	Dorndurchmesser
Dh	12,9	mm	Hülsendurchmesser
L0	84	mm	Ungespannte Länge der Feder
Lk	64,93	mm	Knicklänge
Fn	14,816	N	Höchstkraft der Feder
Ln	16,66	mm	Kleinste Länge der Feder
sn	67,34	mm	Größter Federweg bei statischer Belastung
Fndyn	14,347	N	Dynamische Höchstkraft
Lndyn	18,79	mm	Kleinste Länge dynamische Belastung
shdyn	35,72	mm	Größter Federweg dynamische Belastung
S	6,163	mm	Steigung der Feder
n	13,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	0,22	N/mm	Federrate
Gewicht	2,167	g	Gewicht des Artikels
Fntol	1,1	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	1,09	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,98	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	D	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-117Q Federstahl Ø 0,8 x 11,2 x 84 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-117Q Federstahl Ø 0,8 x 11,2 x 84 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-117Q Federstahl Ø 0,8 x 11,2 x 84 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-117Q Federstahl Ø 0,8 x 11,2 x 84 mm

Kraft-Weg-Berechnung Druckfeder D-117Q

Anfrageformular Druckfeder D-117Q Federstahl Ø 0,8 x 11,2 x 84 mm

Anfrageformular Druckfeder D-117Q

Ähnliche Druckfedern im Umfeld der Druckfeder D-117Q Federstahl Ø 0,8 x 11,2 x 84 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-063H-14	11,5	74,3	0,026	EN 10270-1	1,459	17,89	56,41	46,9 \| 82,3 \| 46,8 \| 11,8
D-090W-04	11,6	98	0,097	EN 10270-1	8,217	13,5	84,5	69,6 \| 76,0 \| 54,7 \| 78,1
D-115G	12	84,6	0,178	EN 10270-1	13,077	11,31	73,29	88,9 \| 95,6 \| 90,1 \| 81,1
D-117Q	12	84	0,22	EN 10270-1	14,816	16,66	67,34	100,0 \| 100,0 \| 100,0 \| 100,0
D-122	10,8	96,5	0,226	EN 10270-1	16,951	21,35	75,15	72,3 \| 85,0 \| 76,7 \| 55,2
D-149A	13,5	80,5	0,282	EN 10270-1	15,173	26,69	53,81	85,0 \| 88,2 \| 88,8 \| 78,0
D-149	13,5	80,5	0,417	EN 10270-1	25,796	18,68	61,82	71,9 \| 88,2 \| 74,6 \| 52,7
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	52,6 \| 74,9 \| 55,5 \| 27,5
D-150E	12,5	77	0,496	EN 10270-1	28,516	19,53	57,47	67,4 \| 89,2 \| 68,6 \| 44,3
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	48,5 \| 74,9 \| 48,1 \| 22,6
D-189A	13,75	90,5	0,688	EN 10270-1	40,677	31,41	59,09	58,5 \| 81,4 \| 62,1 \| 32,0
D-179N	12	88,8	0,743	EN 10270-1	48,547	23,47	65,33	43,1 \| 71,2 \| 41,4 \| 16,8
D-180P-02	13	82	0,779	EN 10270-1	42,817	27,05	54,95	57,3 \| 85,5 \| 58,1 \| 28,2
D-180Q	13	92,7	0,829	EN 10270-1	55,694	25,56	67,14	57,6 \| 83,2 \| 63,2 \| 26,5
D-189	13,75	90,5	1,019	EN 10270-1	66,219	25,5	65	54,1 \| 81,4 \| 59,4 \| 21,6
D-195A	11,25	93,5	1,105	EN 10270-1	63,409	36,14	57,36	52,2 \| 82,5 \| 54,3 \| 19,9
D-195	11,25	93,5	1,344	EN 10270-1	82,816	31,9	61,6	51,2 \| 82,5 \| 54,7 \| 16,4
D-221A	14,1	78	1,848	EN 10270-1	73,042	38,47	39,53	42,5 \| 76,0 \| 39,5 \| 11,9
D-207KE	12,5	80,9	2,095	EN 10270-1	94,539	35,76	45,14	44,6 \| 81,9 \| 41,4 \| 10,5

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-117Q

Ursprungsland: DE, German; Druckfeder D-117Q
