Druckfeder D-189 Federstahl Ø 1,25 x 12,5 x 90,5 mm

Staffelpreise - Druckfeder D-189

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

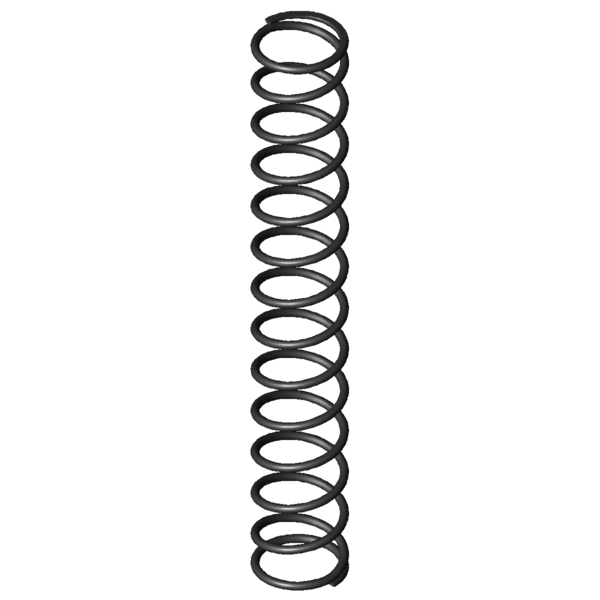

Produktbild Druckfeder D-189
Produktbild Druckfeder D-189
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-189

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 13,75 mm Äußerer Windungsdurchmesser
Dd 10,7 mm Dorndurchmesser
Dh 14,6 mm Hülsendurchmesser
L0 90,5 mm Ungespannte Länge der Feder
Lk 68,13 mm Knicklänge
Fn 66,219 N Höchstkraft der Feder
Ln 25,5 mm Kleinste Länge der Feder
sn 65 mm Größter Federweg bei statischer Belastung
Fndyn 56,948 N Dynamische Höchstkraft
Lndyn 34,6 mm Kleinste Länge dynamische Belastung
shdyn 19,95 mm Größter Federweg dynamische Belastung
S 7,14 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,019 N/mm Federrate
Gewicht 5,5235 g Gewicht des Artikels
Fntol 3,23 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,2 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,14 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-189 Federstahl Ø 1,25 x 12,5 x 90,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-189 Federstahl Ø 1,25 x 12,5 x 90,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-189 Federstahl Ø 1,25 x 12,5 x 90,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-189 Federstahl Ø 1,25 x 12,5 x 90,5 mm

Kraft-Weg-Berechnung Druckfeder D-189

Anfrageformular Druckfeder D-189 Federstahl Ø 1,25 x 12,5 x 90,5 mm

Anfrageformular Druckfeder D-189

Ähnliche Druckfedern im Umfeld der Druckfeder D-189 Federstahl Ø 1,25 x 12,5 x 90,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-189 EN 10270-1 1,25 13,75 90,5 66,219 25,5 65 12,5 1,019 100,0 | 100,0 | 100,0 | 100,0
VD-189 1.4310 1,25 13,75 90,5 57,269 25,05 65,45 12,5 0,875 92,9 | 100,0 | 92,9 | 85,9
VD-189A 1.4310 1,25 13,75 90,5 34,937 31,41 59,09 18,5 0,591 76,6 | 100,0 | 71,8 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-115G 12 84,6 0,178 EN 10270-1 13,077 11,31 73,29 50,2 | 78,9 | 54,2 | 17,5
D-117L 14 99,1 0,191 EN 10270-1 16,431 13,06 86,04 51,1 | 84,5 | 50,2 | 18,7
D-117Q 12 84 0,22 EN 10270-1 14,816 16,66 67,34 54,1 | 81,4 | 59,4 | 21,6
D-149A 13,5 80,5 0,282 EN 10270-1 15,173 26,69 53,81 56,5 | 89,0 | 52,8 | 27,7
D-149 13,5 80,5 0,417 EN 10270-1 25,796 18,68 61,82 65,7 | 89,0 | 67,0 | 41,0
D-179J-04 14 96,2 0,556 EN 10270-1 42,266 20,16 76,04 74,2 | 93,4 | 74,7 | 54,6
D-180M-24 15 93 0,643 EN 10270-1 45,734 21,88 71,12 79,4 | 95,0 | 80,2 | 63,1
D-189A 13,75 90,5 0,688 EN 10270-1 40,677 31,41 59,09 81,2 | 100,0 | 76,2 | 67,6
D-179N 12 88,8 0,743 EN 10270-1 48,547 23,47 65,33 83,5 | 91,1 | 86,4 | 72,9
D-180P-02 13 82 0,779 EN 10270-1 42,817 27,05 54,95 81,6 | 93,7 | 74,6 | 76,5
D-180Q 13 92,7 0,829 EN 10270-1 55,694 25,56 67,14 89,3 | 96,1 | 90,5 | 81,4
D-189 13,75 90,5 1,019 EN 10270-1 66,219 25,5 65 100,0 | 100,0 | 100,0 | 100,0
D-206G-02 15 93 1,073 EN 10270-1 69,741 28 65 95,1 | 92,8 | 97,5 | 94,9
D-207J-11 14,5 97 1,423 EN 10270-1 91,035 33,01 63,99 82,6 | 90,5 | 85,6 | 71,6
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 82,7 | 92,0 | 84,7 | 71,4
D-221A 14,1 78 1,848 EN 10270-1 73,042 38,47 39,53 72,7 | 87,3 | 75,7 | 55,1
D-207KE 12,5 80,9 2,095 EN 10270-1 94,539 35,76 45,14 68,8 | 87,9 | 69,7 | 48,6
D-232T 16 93 2,264 EN 10270-1 122,141 39,04 53,96 66,0 | 84,2 | 68,6 | 45,0
D-222F 12,7 79 2,639 EN 10270-1 108,463 37,9 41,1 62,2 | 85,9 | 62,1 | 38,6
D-221 14,1 78 2,735 EN 10270-1 133,179 29,3 48,7 62,3 | 87,3 | 62,3 | 37,3
D-252A-09 14,8 89 3,886 EN 10270-1 149,784 50,46 38,54 54,2 | 84,6 | 51,8 | 26,2
D-252AE 15 98 4,01 EN 10270-1 204,35 47,04 50,96 54,3 | 82,2 | 55,4 | 25,4
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 52,4 | 83,6 | 51,0 | 22,7
D-252A-40 15 92 4,787 EN 10270-1 240,287 41,8 50,2 52,6 | 84,2 | 52,4 | 21,3
D-257E-12 13 89 6,28 EN 10270-1 253,284 48,67 40,33 48,5 | 85,1 | 44,1 | 16,2
D-263V-17 15,2 89 7,675 EN 10270-1 204,222 62,39 26,61 43,4 | 80,3 | 36,7 | 13,3
D-288A 15 98 9,056 EN 10270-1 262,753 68,98 29,02 41,4 | 78,0 | 34,9 | 11,3
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-189

Ursprungsland: DE, German; Druckfeder D-189
