Druckfeder D-232T Federstahl Ø 1,8 x 14,2 x 93 mm

Staffelpreise - Druckfeder D-232T

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Druckfeder Kaufen

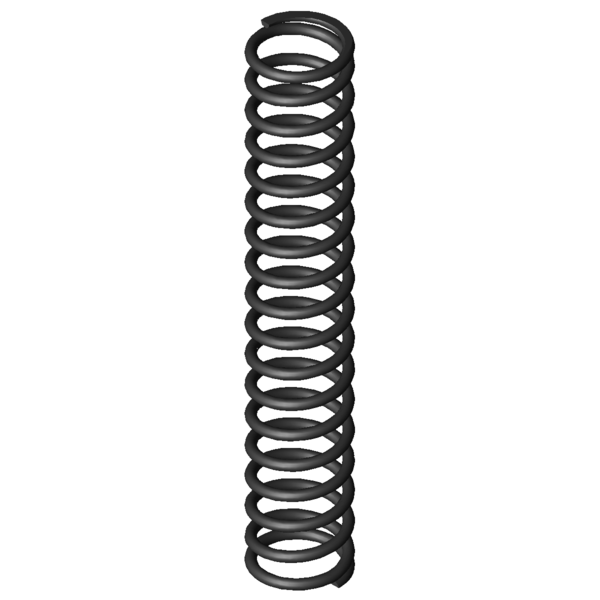

Produktbild Druckfeder D-232T
Produktbild Druckfeder D-232T
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-232T

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 14,2 mm Mittlerer Windungsdurchmesser
De 16 mm Äußerer Windungsdurchmesser
Dd 11,9 mm Dorndurchmesser
Dh 16,7 mm Hülsendurchmesser
L0 93 mm Ungespannte Länge der Feder
Lk 63,42 mm Knicklänge
Fn 122,141 N Höchstkraft der Feder
Ln 39,04 mm Kleinste Länge der Feder
sn 53,96 mm Größter Federweg bei statischer Belastung
Fndyn 115,65 N Dynamische Höchstkraft
Lndyn 41,91 mm Kleinste Länge dynamische Belastung
shdyn 26,44 mm Größter Federweg dynamische Belastung
S 5,527 mm Steigung der Feder
n 16,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,264 N/mm Federrate
Gewicht 16,6007 g Gewicht des Artikels
Fntol 6,95 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,85 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,26 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe J - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-232T Federstahl Ø 1,8 x 14,2 x 93 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-232T Federstahl Ø 1,8 x 14,2 x 93 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-232T Federstahl Ø 1,8 x 14,2 x 93 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-232T Federstahl Ø 1,8 x 14,2 x 93 mm

Kraft-Weg-Berechnung Druckfeder D-232T

Anfrageformular Druckfeder D-232T Federstahl Ø 1,8 x 14,2 x 93 mm

Anfrageformular Druckfeder D-232T

Ähnliche Druckfedern im Umfeld der Druckfeder D-232T Federstahl Ø 1,8 x 14,2 x 93 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-232T EN 10270-1 1,8 16 93 122,141 39,04 53,96 16,5 2,264 100,0 | 100,0 | 100,0 | 100,0
VD-232T 1.4310 1,8 16 93 104,906 39,04 53,96 16,5 1,944 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-142C 15 101 0,251 EN 10270-1 21,748 14,35 86,65 43,2 | 78,6 | 40,0 | 11,1
D-180M-13 17 89,4 0,51 EN 10270-1 35,635 19,54 69,86 53,8 | 85,6 | 53,2 | 22,5
D-179J-13 15,9 85 0,541 EN 10270-1 37,88 15,02 69,98 54,0 | 84,0 | 54,1 | 23,9
D-179J-04 14 96,2 0,556 EN 10270-1 42,266 20,16 76,04 53,0 | 81,8 | 52,8 | 24,6
D-180M-24 15 93 0,643 EN 10270-1 45,734 21,88 71,12 57,3 | 86,8 | 56,7 | 28,4
D-189A 13,75 90,5 0,688 EN 10270-1 40,677 31,41 59,09 59,0 | 84,2 | 62,3 | 30,4
D-183 17,25 94 0,714 EN 10270-1 51,9 21,35 72,65 59,0 | 87,0 | 58,4 | 31,6
D-189 13,75 90,5 1,019 EN 10270-1 66,219 25,5 65 66,0 | 84,2 | 68,6 | 45,0
D-206G-02 15 93 1,073 EN 10270-1 69,741 28 65 69,3 | 90,5 | 70,1 | 47,4
D-207J-11 14,5 97 1,423 EN 10270-1 91,035 33,01 63,99 77,4 | 89,9 | 79,4 | 62,9
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 77,5 | 89,3 | 80,1 | 63,1
D-207J-22 15,5 80 1,79 EN 10270-1 99,346 24,5 55,5 85,7 | 88,7 | 89,3 | 79,1
D-232T 16 93 2,264 EN 10270-1 122,141 39,04 53,96 100,0 | 100,0 | 100,0 | 100,0
D-232S 16 80 2,576 EN 10270-1 116,567 34,75 45,25 91,0 | 95,3 | 89,6 | 87,9
D-252A-09 14,8 89 3,886 EN 10270-1 149,784 50,46 38,54 75,8 | 92,7 | 76,5 | 58,2
D-252AE 15 98 4,01 EN 10270-1 204,35 47,04 50,96 75,5 | 92,9 | 77,1 | 56,4
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 71,6 | 92,6 | 71,9 | 50,3
D-252A-40 15 92 4,787 EN 10270-1 240,287 41,8 50,2 71,1 | 94,2 | 71,9 | 47,3
D-263U-09 17 85 6,509 EN 10270-1 296,158 39,5 45,5 62,0 | 88,5 | 62,8 | 34,8
D-263V-18 15,2 102 6,715 EN 10270-1 210,745 70,62 31,38 59,6 | 87,1 | 58,1 | 33,7
D-263V-17 15,2 89 7,675 EN 10270-1 204,222 62,39 26,61 57,5 | 88,6 | 54,6 | 29,5
D-283A-06 18 91 7,916 EN 10270-1 371,484 44,07 46,93 58,3 | 86,2 | 59,9 | 28,6
D-288A 15 98 9,056 EN 10270-1 262,753 68,98 29,02 54,0 | 86,9 | 50,1 | 25,0
D-283A-18 15,5 90 10,978 EN 10270-1 416,627 52,05 37,95 53,0 | 88,5 | 49,8 | 20,6
D-288 15 98 11,014 EN 10270-1 444,843 57,61 40,39 52,9 | 86,9 | 51,2 | 20,6
D-288Z-64 17 101 16,255 EN 10270-1 522,399 68,86 32,14 45,8 | 82,1 | 41,5 | 13,9
D-288T-10 15 102 17,242 EN 10270-1 572,529 68,79 33,21 45,9 | 83,1 | 41,4 | 13,1
D-288T-09 15 89 19,705 EN 10270-1 553,809 60,9 28,1 44,4 | 84,6 | 37,1 | 11,5
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-232T

Ursprungsland: DE, German; Druckfeder D-232T
