Druckfeder D-232S Federstahl Ø 1,8 x 14,2 x 80 mm

Staffelpreise - Druckfeder D-232S

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

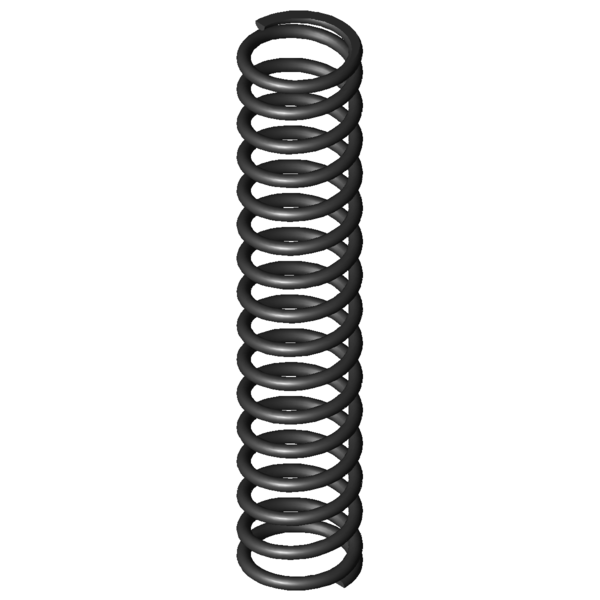

Produktbild Druckfeder D-232S
Produktbild Druckfeder D-232S
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-232S

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 14,2 mm Mittlerer Windungsdurchmesser
De 16 mm Äußerer Windungsdurchmesser
Dd 11,9 mm Dorndurchmesser
Dh 16,7 mm Hülsendurchmesser
L0 80 mm Ungespannte Länge der Feder
Lk 40,34 mm Knicklänge
Fn 116,567 N Höchstkraft der Feder
Ln 34,75 mm Kleinste Länge der Feder
sn 45,25 mm Größter Federweg bei statischer Belastung
Fndyn 110,041 N Dynamische Höchstkraft
Lndyn 37,28 mm Kleinste Länge dynamische Belastung
shdyn 24,06 mm Größter Federweg dynamische Belastung
S 5,393 mm Steigung der Feder
n 14,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,576 N/mm Federrate
Gewicht 14,806 g Gewicht des Artikels
Fntol 6,94 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,84 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,02 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-232S Federstahl Ø 1,8 x 14,2 x 80 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-232S Federstahl Ø 1,8 x 14,2 x 80 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-232S Federstahl Ø 1,8 x 14,2 x 80 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-232S Federstahl Ø 1,8 x 14,2 x 80 mm

Kraft-Weg-Berechnung Druckfeder D-232S

Anfrageformular Druckfeder D-232S Federstahl Ø 1,8 x 14,2 x 80 mm

Anfrageformular Druckfeder D-232S

Ähnliche Druckfedern im Umfeld der Druckfeder D-232S Federstahl Ø 1,8 x 14,2 x 80 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-232S EN 10270-1 1,8 16 80 116,567 34,75 45,25 14,5 2,576 73,7 | 92,5 | 73,9 | 54,7
VD-232S 1.4310 1,8 16 80 100,119 34,75 45,25 14,5 2,212 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-149 13,5 80,5 0,417 EN 10270-1 25,796 18,68 61,82 40,9 | 78,5 | 35,4 | 8,9
D-179J-13 15,9 85 0,541 EN 10270-1 37,88 15,02 69,98 51,5 | 84,9 | 48,6 | 21,0
D-180M-12 17 72,8 0,63 EN 10270-1 35,617 16,27 56,53 54,6 | 83,9 | 55,3 | 24,5
D-185G 15 80 0,765 EN 10270-1 43,934 22,6 57,4 48,3 | 85,4 | 43,2 | 16,2
D-180M-23 15 72 0,846 EN 10270-1 46,367 17,2 54,8 49,3 | 84,5 | 45,3 | 18,0
D-206D-03 17,4 83,3 1,124 EN 10270-1 71,548 19,65 63,65 66,2 | 88,6 | 66,2 | 43,6
D-207J-05 16,5 75,7 1,223 EN 10270-1 60,223 26,44 49,26 55,7 | 88,1 | 53,2 | 26,0
D-206G-01 15 79 1,245 EN 10270-1 67,801 24,53 54,47 55,7 | 88,3 | 52,3 | 26,4
D-207J-22 15,5 80 1,79 EN 10270-1 99,346 24,5 55,5 62,7 | 88,5 | 61,6 | 38,0
D-221A 14,1 78 1,848 EN 10270-1 73,042 38,47 39,53 65,2 | 90,9 | 65,6 | 39,2
D-207J-10 14,5 73,5 1,878 EN 10270-1 89,697 25,74 47,76 64,4 | 89,9 | 63,5 | 39,9
D-215 17,6 77,5 1,918 EN 10270-1 103,841 23,35 54,15 84,3 | 92,2 | 86,3 | 74,4
D-217D 17 72,4 1,924 EN 10270-1 96,92 22,03 50,37 63,1 | 85,4 | 63,9 | 40,1
D-232T 16 93 2,264 EN 10270-1 122,141 39,04 53,96 91,0 | 95,3 | 89,6 | 87,9
D-232S 16 80 2,576 EN 10270-1 116,567 34,75 45,25 73,7 | 92,5 | 73,9 | 54,7
D-221 14,1 78 2,735 EN 10270-1 133,179 29,3 48,7 75,2 | 90,9 | 76,6 | 58,0
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 89,1 | 95,2 | 76,6 | 95,4
D-252A-08 14,8 76 4,711 EN 10270-1 158,617 42,33 33,67 100,0 | 100,0 | 100,0 | 100,0
D-252A-35 15 75 5,916 EN 10270-1 240,799 34,3 40,7 84,3 | 99,1 | 74,3 | 79,6
D-263Q-01 15 77 6,151 EN 10270-1 158,475 51,24 25,76 87,0 | 96,1 | 88,2 | 76,6
D-263U-09 17 85 6,509 EN 10270-1 296,158 39,5 45,5 66,1 | 89,4 | 69,4 | 39,6
D-263Q 15 77 7,342 EN 10270-1 244,908 43,64 33,36 80,7 | 96,1 | 81,9 | 64,2
D-263V-17 15,2 89 7,675 EN 10270-1 204,222 62,39 26,61 59,4 | 86,6 | 57,9 | 33,6
D-263V-16 15,2 76 9,21 EN 10270-1 213,738 52,79 23,21 72,1 | 93,6 | 71,6 | 51,2
D-283A-18 15,5 90 10,978 EN 10270-1 416,627 52,05 37,95 55,1 | 85,9 | 55,9 | 23,5
D-288T-09 15 89 19,705 EN 10270-1 553,809 60,9 28,1 45,8 | 82,6 | 41,6 | 13,1
D-288T-08 15 76 22,989 EN 10270-1 528,849 53 23 53,2 | 90,0 | 49,2 | 20,5
D-288Z-09 15,5 89 30,367 EN 10270-1 794,952 62,82 26,18 42,1 | 81,6 | 36,3 | 8,5
D-288Z-08 15,5 76 34,032 EN 10270-1 655,998 56,72 19,28 47,1 | 86,7 | 40,7 | 13,8
D-339E-02 18 83 73,111 EN 10270-1 1231,511 66,16 16,84 34,5 | 76,8 | 23,3 | 3,5
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-232S

Ursprungsland: DE, German; Druckfeder D-232S
