Druckfeder D-215 Federstahl Ø 1,6 x 16 x 77,5 mm

Staffelpreise - Druckfeder D-215

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

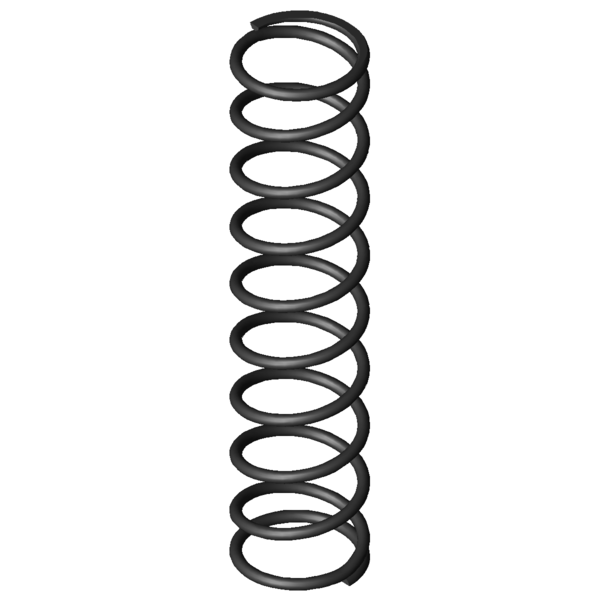

Produktbild Druckfeder D-215
Produktbild Druckfeder D-215
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-215

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 17,6 mm Äußerer Windungsdurchmesser
Dd 13,8 mm Dorndurchmesser
Dh 18,6 mm Hülsendurchmesser
L0 77,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 103,841 N Höchstkraft der Feder
Ln 23,35 mm Kleinste Länge der Feder
sn 54,15 mm Größter Federweg bei statischer Belastung
Fndyn 89,746 N Dynamische Höchstkraft
Lndyn 30,7 mm Kleinste Länge dynamische Belastung
shdyn 16,92 mm Größter Federweg dynamische Belastung
S 8,929 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,918 N/mm Federrate
Gewicht 8,3882 g Gewicht des Artikels
Fntol 5,18 N (+/-) Toleranz für statische Höchstkraft
Fndtol 5,13 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,84 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-215 Federstahl Ø 1,6 x 16 x 77,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-215 Federstahl Ø 1,6 x 16 x 77,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-215 Federstahl Ø 1,6 x 16 x 77,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-215 Federstahl Ø 1,6 x 16 x 77,5 mm

Kraft-Weg-Berechnung Druckfeder D-215

Anfrageformular Druckfeder D-215 Federstahl Ø 1,6 x 16 x 77,5 mm

Anfrageformular Druckfeder D-215

Ähnliche Druckfedern im Umfeld der Druckfeder D-215 Federstahl Ø 1,6 x 16 x 77,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-215 EN 10270-1 1,6 17,6 77,5 103,841 23,35 54,15 8,5 1,918 100,0 | 100,0 | 100,0 | 100,0
VD-215 1.4310 1,6 17,6 77,5 88,694 23,65 53,85 8,5 1,647 92,8 | 100,0 | 92,4 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145F 17 68,1 0,452 EN 10270-1 26,2 10,16 57,94 55,1 | 82,3 | 59,3 | 23,6
D-179G 19 76,3 0,473 EN 10270-1 30,755 11,26 65,04 55,9 | 86,6 | 56,4 | 24,7
D-180Y-03 19 75 0,523 EN 10270-1 30,138 17,4 57,6 59,3 | 89,2 | 61,5 | 27,3
D-180K 20 76,8 0,578 EN 10270-1 37,405 12,09 64,71 59,1 | 87,4 | 59,9 | 30,1
D-180M-12 17 72,8 0,63 EN 10270-1 35,617 16,27 56,53 62,1 | 88,5 | 65,0 | 32,9
D-207J-72 20 80 0,958 EN 10270-1 57,565 19,93 60,07 71,9 | 92,9 | 72,8 | 50,0
D-206D-03 17,4 83,3 1,124 EN 10270-1 71,548 19,65 63,65 76,2 | 93,1 | 77,0 | 58,6
D-207J-05 16,5 75,7 1,223 EN 10270-1 60,223 26,44 49,26 77,8 | 95,1 | 74,5 | 63,8
D-207J-85 18,5 85 1,235 EN 10270-1 80,915 19,48 65,52 79,3 | 93,4 | 80,3 | 64,4
D-206G-01 15 79 1,245 EN 10270-1 67,801 24,53 54,47 79,2 | 90,3 | 82,4 | 64,9
D-207J-22 15,5 80 1,79 EN 10270-1 99,346 24,5 55,5 94,3 | 92,9 | 96,6 | 93,3
D-215 17,6 77,5 1,918 EN 10270-1 103,841 23,35 54,15 100,0 | 100,0 | 100,0 | 100,0
D-217D 17 72,4 1,924 EN 10270-1 96,92 22,03 50,37 96,5 | 96,7 | 93,2 | 99,7
D-247D-08 20 77,5 2,541 EN 10270-1 118,472 30,87 46,63 83,9 | 89,3 | 86,9 | 75,5
D-232S 16 80 2,576 EN 10270-1 116,567 34,75 45,25 84,3 | 92,2 | 86,3 | 74,4
D-263M-03 19 80 4,026 EN 10270-1 172,913 37,06 42,94 68,2 | 87,4 | 69,7 | 47,6
D-250 18 68 4,682 EN 10270-1 194,995 26,35 41,65 64,9 | 88,5 | 65,1 | 41,0
D-252A-08 14,8 76 4,711 EN 10270-1 158,617 42,33 33,67 64,0 | 87,4 | 63,8 | 40,7
D-263Q-01 15 77 6,151 EN 10270-1 158,475 51,24 25,76 57,8 | 85,8 | 56,5 | 31,2
D-263U-09 17 85 6,509 EN 10270-1 296,158 39,5 45,5 58,4 | 86,3 | 59,5 | 29,5
D-263Q 15 77 7,342 EN 10270-1 244,908 43,64 33,36 54,6 | 85,8 | 52,0 | 26,1
D-263V-16 15,2 76 9,21 EN 10270-1 213,738 52,79 23,21 50,1 | 83,7 | 45,7 | 20,8
D-288X-08 19,4 76 16,884 EN 10270-1 540,299 44 32 43,9 | 81,3 | 39,2 | 11,4
D-312 19,2 83,5 20,864 EN 10270-1 659,302 51,9 31,6 41,5 | 78,2 | 37,1 | 9,2
D-288T-08 15 76 22,989 EN 10270-1 528,849 53 23 39,8 | 80,1 | 31,1 | 8,3
D-288Z-63 17 70,4 24,058 EN 10270-1 527,47 48,48 21,93 39,4 | 80,3 | 30,1 | 8,0
D-313A-08 19,5 76 24,185 EN 10270-1 612,981 50,65 25,35 39,6 | 78,9 | 31,9 | 7,9
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-215

Ursprungsland: DE, German; Druckfeder D-215
