Druckfeder D-123 Federstahl Ø 0,8 x 8 x 14,5 mm

Staffelpreise - Druckfeder D-123

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

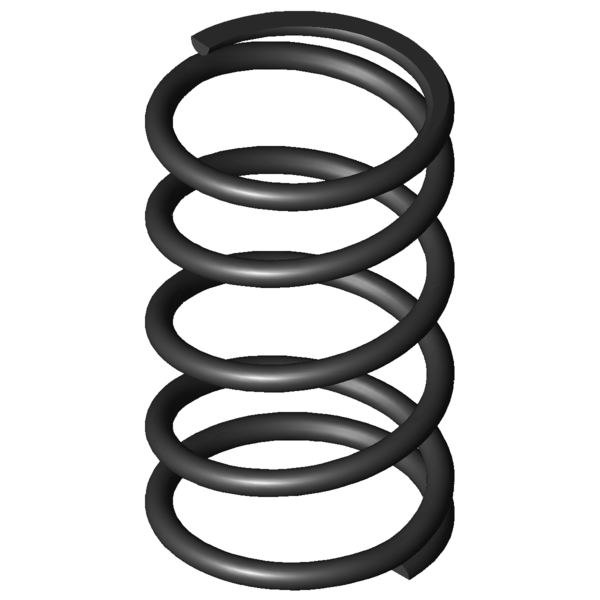

Produktbild Druckfeder D-123
Produktbild Druckfeder D-123
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-123

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 8,8 mm Äußerer Windungsdurchmesser
Dd 6,7 mm Dorndurchmesser
Dh 9,5 mm Hülsendurchmesser
L0 14,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 21,889 N Höchstkraft der Feder
Ln 5,1 mm Kleinste Länge der Feder
sn 9,4 mm Größter Federweg bei statischer Belastung
Fndyn 21,074 N Dynamische Höchstkraft
Lndyn 5,45 mm Kleinste Länge dynamische Belastung
shdyn 4,3 mm Größter Federweg dynamische Belastung
S 3,914 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,329 N/mm Federrate
Gewicht 0,5492 g Gewicht des Artikels
Fntol 1,68 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,67 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,58 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-123 Federstahl Ø 0,8 x 8 x 14,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-123 Federstahl Ø 0,8 x 8 x 14,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-123 Federstahl Ø 0,8 x 8 x 14,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-123 Federstahl Ø 0,8 x 8 x 14,5 mm

Kraft-Weg-Berechnung Druckfeder D-123

Anfrageformular Druckfeder D-123 Federstahl Ø 0,8 x 8 x 14,5 mm

Anfrageformular Druckfeder D-123

Ähnliche Druckfedern im Umfeld der Druckfeder D-123 Federstahl Ø 0,8 x 8 x 14,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-123 EN 10270-1 0,8 8,8 14,5 21,889 5,1 9,4 3,5 2,329 89,3 | 94,7 | 91,0 | 82,4
VD-123 1.4310 0,8 8,8 14,5 18,8 5,1 9,4 3,5 2 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063H-21 8,5 13 0,452 EN 10270-1 4,504 3,04 9,96 50,9 | 86,7 | 49,9 | 16,0
D-063N 7,6 15 0,508 EN 10270-1 5,868 3,45 11,55 48,6 | 80,2 | 47,5 | 18,0
D-090E-01 9 12,5 0,687 EN 10270-1 6,592 2,9 9,6 55,4 | 85,7 | 56,1 | 24,3
D-090W-10 10,5 15 0,742 EN 10270-1 8,65 3,34 11,66 59,4 | 86,4 | 60,1 | 31,9
D-091 8,63 16 0,896 EN 10270-1 10,551 4,22 11,78 63,9 | 89,1 | 64,0 | 38,5
D-091C 8,63 13,5 1,14 EN 10270-1 11,307 3,58 9,92 65,3 | 90,4 | 65,2 | 40,3
D-095B 7,9 13 1,193 EN 10270-1 10,59 4,13 8,87 67,3 | 91,3 | 68,4 | 42,2
D-122B 9,3 15,5 1,699 EN 10270-1 16,712 5,66 9,84 85,0 | 96,1 | 85,9 | 72,9
D-115J 7,5 14,7 2,223 EN 10270-1 22,8 4,44 10,26 85,1 | 88,8 | 88,0 | 78,6
D-123 8,8 14,5 2,329 EN 10270-1 21,889 5,1 9,4 89,3 | 94,7 | 91,0 | 82,4
D-127B 8,3 13 2,826 EN 10270-1 22,469 5,05 7,95 100,0 | 100,0 | 100,0 | 100,0
D-127E-01 8 12,8 3,194 EN 10270-1 24,85 5,02 7,78 93,6 | 98,3 | 94,1 | 88,5
D-117H-40 7 14 3,772 EN 10270-1 30,744 5,85 8,15 83,5 | 90,3 | 85,3 | 74,9
D-166J 8 16,5 5,4 EN 10270-1 43,449 8,45 8,05 65,8 | 86,3 | 68,0 | 43,1
D-159 9 13 5,685 EN 10270-1 38,738 6,19 6,81 70,8 | 90,7 | 71,8 | 49,7
D-165B 8,7 12 6,376 EN 10270-1 37,226 6,16 5,84 66,8 | 89,2 | 66,9 | 44,3
D-173 7 14 6,738 EN 10270-1 26,426 10,08 3,92 64,9 | 85,7 | 67,2 | 41,9
D-168 7,3 14,5 7,408 EN 10270-1 45,354 8,38 6,12 62,4 | 85,9 | 63,3 | 38,1
D-172 7 14 7,861 EN 10270-1 39,901 8,92 5,08 60,6 | 85,7 | 60,1 | 36,0
D-180-10 9 14 8,643 EN 10270-1 62,813 6,73 7,27 60,8 | 85,9 | 63,6 | 32,7
D-196A 9,25 17 8,832 EN 10270-1 57,543 10,48 6,52 53,9 | 81,5 | 53,7 | 26,4
D-196 9,25 15 13,879 EN 10270-1 102,967 7,58 7,42 50,7 | 85,3 | 50,1 | 16,8
D-195B 9,25 12 13,879 EN 10270-1 61,329 7,58 4,42 49,5 | 82,0 | 46,1 | 20,4
D-180R 8,5 12,4 15,515 EN 10270-1 79,854 7,25 5,15 50,4 | 86,6 | 46,5 | 18,2
D-207A 10 14,4 17,58 EN 10270-1 104,295 8,47 5,93 45,6 | 81,5 | 42,0 | 13,2
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-123

Ursprungsland: DE, German; Druckfeder D-123
