Druckfeder D-168 Federstahl Ø 1 x 6,3 x 14,5 mm

Staffelpreise - Druckfeder D-168

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

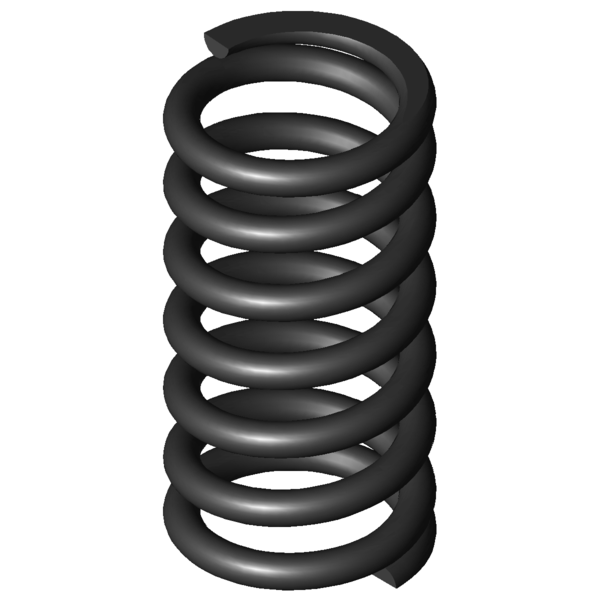

Produktbild Druckfeder D-168
Produktbild Druckfeder D-168
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-168

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,3 mm Mittlerer Windungsdurchmesser
De 7,3 mm Äußerer Windungsdurchmesser
Dd 4,9 mm Dorndurchmesser
Dh 7,8 mm Hülsendurchmesser
L0 14,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 45,354 N Höchstkraft der Feder
Ln 8,38 mm Kleinste Länge der Feder
sn 6,12 mm Größter Federweg bei statischer Belastung
Fndyn 42,076 N Dynamische Höchstkraft
Lndyn 8,82 mm Kleinste Länge dynamische Belastung
shdyn 3,4 mm Größter Federweg dynamische Belastung
S 2,455 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 7,408 N/mm Federrate
Gewicht 0,9216 g Gewicht des Artikels
Fntol 4,03 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,98 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,45 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-168 Federstahl Ø 1 x 6,3 x 14,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-168 Federstahl Ø 1 x 6,3 x 14,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-168 Federstahl Ø 1 x 6,3 x 14,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-168 Federstahl Ø 1 x 6,3 x 14,5 mm

Kraft-Weg-Berechnung Druckfeder D-168

Anfrageformular Druckfeder D-168 Federstahl Ø 1 x 6,3 x 14,5 mm

Anfrageformular Druckfeder D-168

Ähnliche Druckfedern im Umfeld der Druckfeder D-168 Federstahl Ø 1 x 6,3 x 14,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-168 EN 10270-1 1 7,3 14,5 45,354 8,38 6,12 5,5 7,408 100,0 | 100,0 | 100,0 | 100,0
VD-168 1.4310 1 7,3 14,5 38,954 8,38 6,12 5,5 6,362 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-091C 8,63 13,5 1,14 EN 10270-1 11,307 3,58 9,92 46,3 | 80,2 | 43,3 | 15,4
D-097 6,93 17 1,167 EN 10270-1 13,313 5,59 11,41 46,1 | 81,1 | 41,5 | 15,7
D-095B 7,9 13 1,193 EN 10270-1 10,59 4,13 8,87 48,0 | 81,7 | 46,2 | 16,1
D-115J 7,5 14,7 2,223 EN 10270-1 22,8 4,44 10,26 57,9 | 88,7 | 55,0 | 30,0
D-123 8,8 14,5 2,329 EN 10270-1 21,889 5,1 9,4 58,6 | 87,7 | 56,7 | 31,4
D-127B 8,3 13 2,826 EN 10270-1 22,469 5,05 7,95 62,4 | 85,9 | 63,3 | 38,1
D-129 7,1 15,5 3,034 EN 10270-1 26,248 6,85 8,65 65,2 | 90,3 | 64,3 | 40,9
D-127E-01 8 12,8 3,194 EN 10270-1 24,85 5,02 7,78 65,4 | 86,5 | 66,7 | 43,1
D-117H-40 7 14 3,772 EN 10270-1 30,744 5,85 8,15 70,5 | 89,1 | 71,4 | 50,9
D-117H-50 6 15 4,05 EN 10270-1 35,072 6,34 8,66 71,1 | 84,6 | 74,0 | 54,6
D-143Q 7,3 17 4,636 EN 10270-1 43,483 7,62 9,38 78,3 | 91,8 | 80,6 | 62,6
D-166J 8 16,5 5,4 EN 10270-1 43,449 8,45 8,05 83,9 | 93,0 | 85,9 | 72,8
D-173 7 14 6,738 EN 10270-1 26,426 10,08 3,92 83,2 | 97,5 | 61,2 | 91,0
D-143P 7,3 10,8 7,285 EN 10270-1 38,582 5,5 5,3 90,7 | 88,2 | 85,8 | 98,2
D-168 7,3 14,5 7,408 EN 10270-1 45,354 8,38 6,12 100,0 | 100,0 | 100,0 | 100,0
D-144B 6,3 13,6 7,718 EN 10270-1 46,984 7,51 6,09 94,7 | 90,0 | 98,0 | 96,1
D-172 7 14 7,861 EN 10270-1 39,901 8,92 5,08 92,4 | 97,5 | 85,5 | 94,4
D-173A 7 15,1 8,575 EN 10270-1 57,909 8,35 6,75 89,4 | 97,3 | 84,5 | 86,4
D-180B 7,5 16 10,345 EN 10270-1 70,738 9,16 6,84 80,5 | 93,0 | 76,8 | 71,7
D-180D-02 6,5 13,7 17,222 EN 10270-1 79,676 9,07 4,63 66,9 | 91,5 | 66,3 | 43,1
D-202 7,55 17 18,085 EN 10270-1 120,729 10,32 6,68 64,3 | 87,3 | 64,6 | 41,0
D-205C 6,8 13 26,452 EN 10270-1 72,326 10,27 2,73 56,4 | 87,6 | 53,7 | 28,0
D-201 7,55 12 28,42 EN 10270-1 128,479 7,48 4,52 55,7 | 86,5 | 54,6 | 26,1
D-207G 7 15 40,518 EN 10270-1 143,646 11,45 3,55 50,4 | 88,0 | 44,8 | 18,3
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-168

Ursprungsland: DE, German; Druckfeder D-168
