Druckfeder D-180B Federstahl Ø 1,1 x 6,4 x 16 mm

Staffelpreise - Druckfeder D-180B

Bestellmenge Einzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Druckfeder Kaufen

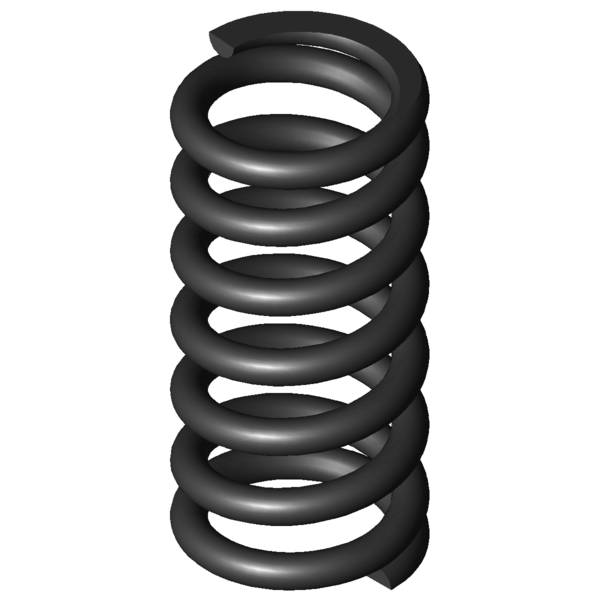

Produktbild Druckfeder D-180B
Produktbild Druckfeder D-180B
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-180B

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,4 mm Mittlerer Windungsdurchmesser
De 7,5 mm Äußerer Windungsdurchmesser
Dd 4,8 mm Dorndurchmesser
Dh 8 mm Hülsendurchmesser
L0 16 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 70,738 N Höchstkraft der Feder
Ln 9,16 mm Kleinste Länge der Feder
sn 6,84 mm Größter Federweg bei statischer Belastung
Fndyn 66,002 N Dynamische Höchstkraft
Lndyn 9,62 mm Kleinste Länge dynamische Belastung
shdyn 2,69 mm Größter Federweg dynamische Belastung
S 2,709 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 10,345 N/mm Federrate
Gewicht 1,1328 g Gewicht des Artikels
Fntol 5,67 N (+/-) Toleranz für statische Höchstkraft
Fndtol 5,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,45 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-180B Federstahl Ø 1,1 x 6,4 x 16 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-180B Federstahl Ø 1,1 x 6,4 x 16 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-180B Federstahl Ø 1,1 x 6,4 x 16 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-180B Federstahl Ø 1,1 x 6,4 x 16 mm

Kraft-Weg-Berechnung Druckfeder D-180B

Anfrageformular Druckfeder D-180B Federstahl Ø 1,1 x 6,4 x 16 mm

Anfrageformular Druckfeder D-180B

Ähnliche Druckfedern im Umfeld der Druckfeder D-180B Federstahl Ø 1,1 x 6,4 x 16 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180B EN 10270-1 1,1 7,5 16 70,738 9,16 6,84 5,5 10,345 100,0 | 100,0 | 100,0 | 100,0
VD-180B 1.4310 1,1 7,5 16 60,756 9,16 6,84 5,5 8,885 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-095B 7,9 13 1,193 EN 10270-1 10,59 4,13 8,87 45,1 | 77,8 | 46,0 | 11,5
D-115J 7,5 14,7 2,223 EN 10270-1 22,8 4,44 10,26 52,0 | 85,2 | 49,4 | 21,5
D-129 7,1 15,5 3,034 EN 10270-1 26,248 6,85 8,65 58,5 | 88,1 | 58,1 | 29,3
D-117H-40 7 14 3,772 EN 10270-1 30,744 5,85 8,15 61,1 | 83,0 | 63,7 | 36,5
D-117H-50 6 15 4,05 EN 10270-1 35,072 6,34 8,66 61,4 | 80,6 | 64,3 | 39,2
D-132A-11 6,4 16,5 4,32 EN 10270-1 41,474 6,9 9,6 63,9 | 85,0 | 64,9 | 41,8
D-143Q 7,3 17 4,636 EN 10270-1 43,483 7,62 9,38 67,7 | 91,1 | 67,2 | 44,8
D-166J 8 16,5 5,4 EN 10270-1 43,449 8,45 8,05 73,1 | 93,9 | 73,2 | 52,2
D-173 7 14 6,738 EN 10270-1 26,426 10,08 3,92 67,7 | 90,6 | 47,3 | 65,2
D-168 7,3 14,5 7,408 EN 10270-1 45,354 8,38 6,12 80,5 | 93,0 | 76,8 | 71,7
D-172 7 14 7,861 EN 10270-1 39,901 8,92 5,08 77,3 | 90,6 | 65,3 | 75,9
D-173A-01 7 18 7,861 EN 10270-1 71,344 8,92 9,08 84,8 | 91,0 | 87,2 | 76,0
D-173A 7 15,1 8,575 EN 10270-1 57,909 8,35 6,75 88,7 | 92,9 | 90,3 | 83,0
D-176 6 17 9,588 EN 10270-1 51,117 11,67 5,33 85,4 | 88,3 | 75,1 | 92,7
D-180B 7,5 16 10,345 EN 10270-1 70,738 9,16 6,84 100,0 | 100,0 | 100,0 | 100,0
D-202 7,55 17 18,085 EN 10270-1 120,729 10,32 6,68 76,4 | 93,8 | 78,1 | 57,2
D-207KS 8,5 17,7 27,339 EN 10270-1 146,412 12,34 5,36 61,7 | 84,0 | 63,3 | 37,9
D-201 7,55 12 28,42 EN 10270-1 128,479 7,48 4,52 61,5 | 87,4 | 60,6 | 36,4
D-207G 7 15 40,518 EN 10270-1 143,646 11,45 3,55 54,9 | 88,6 | 50,6 | 25,6
D-232C 8 17 46,307 EN 10270-1 181,004 13,09 3,91 52,0 | 85,5 | 48,1 | 22,3
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-180B

Ursprungsland: DE, German; Druckfeder D-180B
