Druckfeder D-132A-10 Federstahl Ø 0,8 x 5,6 x 10,5 mm

Staffelpreise - Druckfeder D-132A-10

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

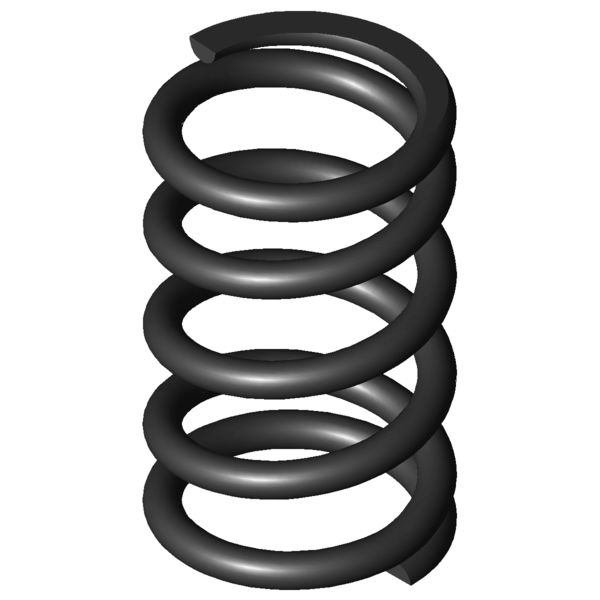

Produktbild Druckfeder D-132A-10
Produktbild Druckfeder D-132A-10
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-132A-10

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 5,6 mm Mittlerer Windungsdurchmesser
De 6,4 mm Äußerer Windungsdurchmesser
Dd 4,4 mm Dorndurchmesser
Dh 6,9 mm Hülsendurchmesser
L0 10,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 38,085 N Höchstkraft der Feder
Ln 4,89 mm Kleinste Länge der Feder
sn 5,61 mm Größter Federweg bei statischer Belastung
Fndyn 36,456 N Dynamische Höchstkraft
Lndyn 5,13 mm Kleinste Länge dynamische Belastung
shdyn 1,5 mm Größter Federweg dynamische Belastung
S 2,771 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 6,789 N/mm Federrate
Gewicht 0,3845 g Gewicht des Artikels
Fntol 2,72 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,69 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,32 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-132A-10 Federstahl Ø 0,8 x 5,6 x 10,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-132A-10 Federstahl Ø 0,8 x 5,6 x 10,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-132A-10 Federstahl Ø 0,8 x 5,6 x 10,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-132A-10 Federstahl Ø 0,8 x 5,6 x 10,5 mm

Kraft-Weg-Berechnung Druckfeder D-132A-10

Anfrageformular Druckfeder D-132A-10 Federstahl Ø 0,8 x 5,6 x 10,5 mm

Anfrageformular Druckfeder D-132A-10

Ähnliche Druckfedern im Umfeld der Druckfeder D-132A-10 Federstahl Ø 0,8 x 5,6 x 10,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-132A-10 EN 10270-1 0,8 6,4 10,5 38,085 4,89 5,61 3,5 6,789 100,0 | 100,0 | 100,0 | 100,0
VD-132A-10 1.4310 0,8 6,4 10,5 32,653 4,9 5,6 3,5 5,831 92,9 | 100,0 | 92,8 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-068A-11 6 12,3 0,589 EN 10270-1 4,201 5,16 7,14 44,7 | 80,5 | 44,8 | 8,7
D-068A-01 6,5 9,8 0,842 EN 10270-1 5,472 3,3 6,5 49,2 | 84,8 | 50,3 | 12,4
D-090U-21 7 10,5 0,916 EN 10270-1 4,676 5,39 5,11 51,3 | 88,8 | 51,7 | 13,5
D-063S 6,8 11 0,926 EN 10270-1 7,556 2,84 8,16 47,3 | 84,0 | 44,3 | 13,6
D-070A 5,5 11,1 1,455 EN 10270-1 11,516 3,19 7,91 51,0 | 81,0 | 50,6 | 21,4
D-070 5,5 9,4 1,455 EN 10270-1 9,041 3,19 6,21 52,6 | 79,3 | 57,0 | 21,4
D-095A-11 7,9 10,5 1,519 EN 10270-1 10,616 3,51 6,99 54,3 | 86,6 | 54,1 | 22,4
D-090J 6 12 1,645 EN 10270-1 13,984 3,5 8,5 53,0 | 83,3 | 51,4 | 24,2
D-096 6,93 11,5 1,834 EN 10270-1 13,723 4,02 7,48 56,7 | 87,5 | 55,5 | 27,0
D-100A-06 6,4 12 1,856 EN 10270-1 13,478 4,74 7,26 57,5 | 88,8 | 56,3 | 27,3
D-127E-09 8 10 4,472 EN 10270-1 26,652 4,04 5,96 79,9 | 91,7 | 82,1 | 65,9
D-128 7,1 10,5 4,768 EN 10270-1 26,508 4,94 5,56 83,8 | 96,7 | 84,4 | 70,2
D-134 5,8 12 6,07 EN 10270-1 32,182 6,7 5,3 90,5 | 92,7 | 89,5 | 89,4
D-132A-10 6,4 10,5 6,789 EN 10270-1 38,085 4,89 5,61 100,0 | 100,0 | 100,0 | 100,0
D-143P 7,3 10,8 7,285 EN 10270-1 38,582 5,5 5,3 93,7 | 91,3 | 96,6 | 93,3
D-166H 8 10,8 8,486 EN 10270-1 39,823 6,11 4,69 85,1 | 85,7 | 89,6 | 80,0
D-167 7,3 10 11,641 EN 10270-1 45,883 6,06 3,94 74,2 | 87,6 | 76,6 | 58,3
D-144A 6,3 9,3 12,128 EN 10270-1 46,873 5,44 3,86 74,3 | 92,0 | 75,0 | 55,9
D-173E 6,3 12 12,442 EN 10270-1 46,261 8,28 3,72 72,5 | 88,6 | 74,3 | 54,6
D-171B 7 10,3 13,476 EN 10270-1 57,419 6,04 4,26 70,4 | 89,8 | 71,1 | 50,4
D-175 6 12 14,818 EN 10270-1 55,476 8,26 3,74 66,8 | 87,1 | 67,7 | 45,8
D-180A 7,5 11 16,257 EN 10270-1 71,033 6,63 4,37 64,0 | 84,5 | 65,8 | 41,8
D-173D 6,3 8,5 19,551 EN 10270-1 48,927 6 2,5 60,8 | 86,5 | 61,2 | 34,7
D-174 6 8,5 23,286 EN 10270-1 58,651 5,98 2,52 56,3 | 84,9 | 54,9 | 29,2
D-180D-01 6,5 9,5 27,064 EN 10270-1 79,184 6,57 2,93 54,2 | 87,2 | 50,2 | 25,1
D-179B 5 10,8 28,942 EN 10270-1 75,77 8,18 2,62 52,4 | 85,1 | 48,5 | 23,5
D-180F 5,5 11,9 31,836 EN 10270-1 92,318 9 2,9 50,0 | 82,3 | 46,5 | 21,3
D-180W 6 12,9 34,73 EN 10270-1 107,024 9,82 3,08 48,5 | 80,6 | 45,2 | 19,5
D-205B 6,8 9 41,568 EN 10270-1 64,769 7,44 1,56 47,0 | 81,3 | 43,3 | 16,4
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-132A-10

Ursprungsland: DE, German; Druckfeder D-132A-10
