Druckfeder D-174 Federstahl Ø 1 x 5 x 8,5 mm

Staffelpreise - Druckfeder D-174

Bestellmenge	Einzelpreis [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Druckfeder Kaufen

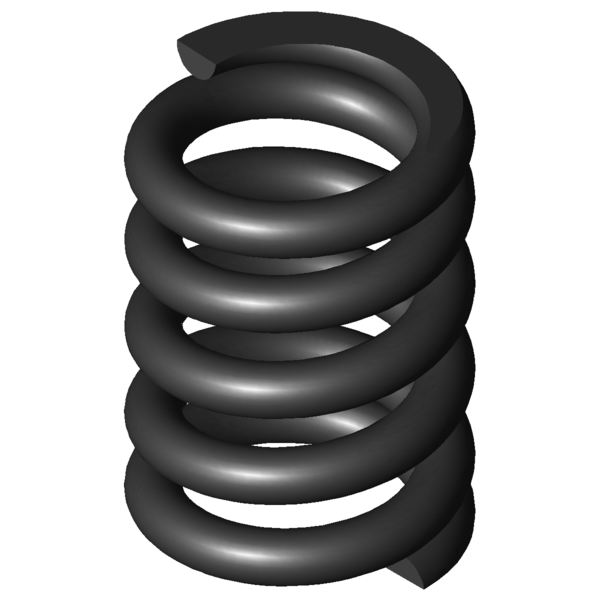

Produktbild Druckfeder D-174

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-174

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	1	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	5	mm	Mittlerer Windungsdurchmesser
De	6	mm	Äußerer Windungsdurchmesser
Dd	3,6	mm	Dorndurchmesser
Dh	6,4	mm	Hülsendurchmesser
L0	8,5	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	58,651	N	Höchstkraft der Feder
Ln	5,98	mm	Kleinste Länge der Feder
sn	2,52	mm	Größter Federweg bei statischer Belastung
Fndyn	53,091	N	Dynamische Höchstkraft
Lndyn	6,22	mm	Kleinste Länge dynamische Belastung
shdyn	1,25	mm	Größter Federweg dynamische Belastung
S	2,143	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	23,286	N/mm	Federrate
Gewicht	0,5364	g	Gewicht des Artikels
Fntol	7,02	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	6,94	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,26	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	C	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-174 Federstahl Ø 1 x 5 x 8,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-174 Federstahl Ø 1 x 5 x 8,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-174 Federstahl Ø 1 x 5 x 8,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-174 Federstahl Ø 1 x 5 x 8,5 mm

Kraft-Weg-Berechnung Druckfeder D-174

Anfrageformular Druckfeder D-174 Federstahl Ø 1 x 5 x 8,5 mm

Anfrageformular Druckfeder D-174

Ähnliche Druckfedern im Umfeld der Druckfeder D-174 Federstahl Ø 1 x 5 x 8,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-069A	5,5	7,5	2,038	EN 10270-1	10,065	2,56	4,94	39,8 \| 76,6 \| 34,1 \| 8,8
D-090M-03	5	8	2,351	EN 10270-1	9,239	4,07	3,93	42,5 \| 77,5 \| 39,9 \| 10,1
D-090H-01	6	8	2,559	EN 10270-1	13,719	2,64	5,36	43,1 \| 83,0 \| 35,2 \| 11,0
D-101	5,63	8,5	3,668	EN 10270-1	16,896	3,89	4,61	47,7 \| 85,6 \| 41,7 \| 15,7
D-107	4,63	9,6	4,559	EN 10270-1	19,691	5,28	4,32	47,3 \| 76,2 \| 46,0 \| 19,6
D-132A-10	6,4	10,5	6,789	EN 10270-1	38,085	4,89	5,61	56,3 \| 84,9 \| 54,9 \| 29,2
D-117A	5	8,5	8,79	EN 10270-1	37,501	4,23	4,27	61,2 \| 84,4 \| 61,5 \| 37,7
D-133	5,8	8,3	9,538	EN 10270-1	32,962	4,84	3,46	65,6 \| 91,4 \| 64,5 \| 40,9
D-139	4,8	9,7	11,855	EN 10270-1	36,69	6,61	3,1	68,4 \| 82,5 \| 71,9 \| 50,9
D-144A	6,3	9,3	12,128	EN 10270-1	46,873	5,44	3,86	72,3 \| 92,2 \| 72,6 \| 52,2
D-171B	7	10,3	13,476	EN 10270-1	57,419	6,04	4,26	75,3 \| 89,4 \| 78,5 \| 57,9
D-142AB	4,4	9	16,261	EN 10270-1	39,456	6,57	2,43	78,1 \| 82,6 \| 81,9 \| 69,8
D-138	4,8	6,9	18,629	EN 10270-1	39,399	4,79	2,12	78,6 \| 80,4 \| 75,7 \| 79,8
D-173D	6,3	8,5	19,551	EN 10270-1	48,927	6	2,5	91,3 \| 98,4 \| 91,3 \| 84,1
D-174	6	8,5	23,286	EN 10270-1	58,651	5,98	2,52	100,0 \| 100,0 \| 100,0 \| 100,0
D-145B	4,5	9,7	26,048	EN 10270-1	60,852	7,36	2,34	89,4 \| 84,2 \| 94,6 \| 89,5
D-180D-01	6,5	9,5	27,064	EN 10270-1	79,184	6,57	2,93	85,7 \| 90,9 \| 80,0 \| 86,1
D-205B	6,8	9	41,568	EN 10270-1	64,769	7,44	1,56	73,3 \| 87,6 \| 76,2 \| 56,1
D-179A	5	7,6	45,48	EN 10270-1	75,77	5,93	1,67	71,4 \| 90,9 \| 71,8 \| 51,3
D-180E	5,5	8,3	50,028	EN 10270-1	88,679	6,53	1,77	69,4 \| 93,4 \| 68,2 \| 46,5
D-180V	6	9	54,576	EN 10270-1	102,559	7,12	1,88	67,1 \| 92,6 \| 65,9 \| 42,7

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-174

Ursprungsland: DE, German; Druckfeder D-174
