Druckfeder D-163A Federstahl Ø 1 x 8 x 40,5 mm

Staffelpreise - Druckfeder D-163A

Bestellmenge Einzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Druckfeder Kaufen

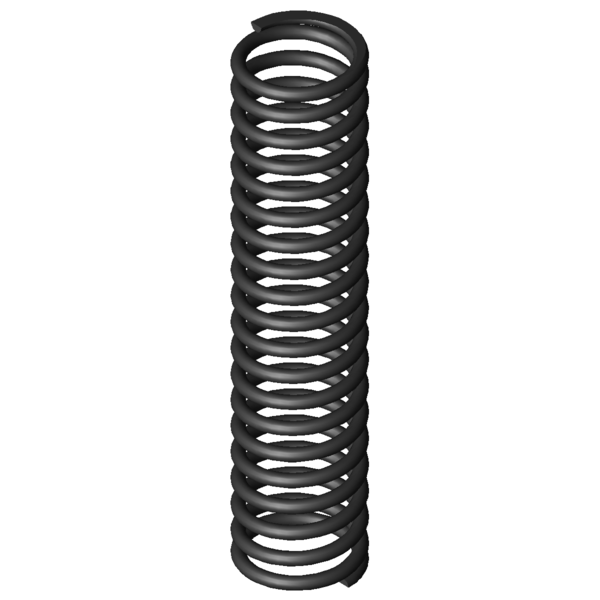

Produktbild Druckfeder D-163A
Produktbild Druckfeder D-163A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-163A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 9 mm Äußerer Windungsdurchmesser
Dd 6,5 mm Dorndurchmesser
Dh 9,6 mm Hülsendurchmesser
L0 40,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 17,611 N Höchstkraft der Feder
Ln 24,13 mm Kleinste Länge der Feder
sn 16,37 mm Größter Federweg bei statischer Belastung
Fndyn 15,649 N Dynamische Höchstkraft
Lndyn 25,95 mm Kleinste Länge dynamische Belastung
shdyn 14,55 mm Größter Federweg dynamische Belastung
S 2,135 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,076 N/mm Federrate
Gewicht 3,1986 g Gewicht des Artikels
Fntol 2,09 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,06 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,7 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-163A Federstahl Ø 1 x 8 x 40,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-163A Federstahl Ø 1 x 8 x 40,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-163A Federstahl Ø 1 x 8 x 40,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-163A Federstahl Ø 1 x 8 x 40,5 mm

Kraft-Weg-Berechnung Druckfeder D-163A

Anfrageformular Druckfeder D-163A Federstahl Ø 1 x 8 x 40,5 mm

Anfrageformular Druckfeder D-163A

Ähnliche Druckfedern im Umfeld der Druckfeder D-163A Federstahl Ø 1 x 8 x 40,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-163A EN 10270-1 1 9 40,5 17,611 24,13 16,37 18,5 1,076 75,3 | 100,0 | 58,2 | 67,6
VD-163A 1.4310 1 9 40,5 15,126 24,13 16,37 18,5 0,924 71,0 | 100,0 | 54,9 | 58,0
VD-163 1.4310 1 9 40,5 32,197 16,95 23,55 12,5 1,367 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063K 8,5 35,8 0,226 EN 10270-1 6,946 5,08 30,72 46,5 | 77,6 | 47,6 | 14,2
D-093A 8,63 37 0,251 EN 10270-1 6,312 11,83 25,17 51,5 | 83,4 | 55,2 | 15,8
D-090F 9 36,5 0,281 EN 10270-1 8,709 5,5 31 49,7 | 81,7 | 49,6 | 17,6
D-093 8,63 37 0,369 EN 10270-1 10,53 8,45 28,55 54,0 | 83,4 | 55,3 | 23,2
D-115H-02 8 41 0,547 EN 10270-1 16,092 11,57 29,43 60,6 | 85,9 | 61,5 | 34,4
D-122A-12 10 42,5 0,63 EN 10270-1 20,219 10,43 32,07 63,9 | 88,4 | 63,7 | 39,6
D-127E-05 8 41,6 0,894 EN 10270-1 24,85 13,82 27,79 73,5 | 88,7 | 75,5 | 56,2
D-143G 9,5 43 1,001 EN 10270-1 29,535 13,49 29,51 78,4 | 93,0 | 79,3 | 62,9
D-163A 9 40,5 1,076 EN 10270-1 17,611 24,13 16,37 75,3 | 100,0 | 58,2 | 67,6
D-157 10,3 40 1,333 EN 10270-1 35,087 13,68 26,32 90,2 | 95,4 | 91,5 | 83,7
D-163 9 40,5 1,592 EN 10270-1 37,487 16,95 23,55 100,0 | 100,0 | 100,0 | 100,0
D-165E 8,7 42 1,653 EN 10270-1 39,587 18,05 23,95 96,8 | 97,7 | 96,5 | 96,3
D-162 9 36 2,094 EN 10270-1 47,415 13,36 22,64 86,6 | 96,3 | 87,6 | 76,0
D-180-04 8,3 44 2,284 EN 10270-1 44,272 24,61 19,39 81,6 | 91,7 | 83,5 | 69,7
D-180-03 8,3 38 2,756 EN 10270-1 47,485 20,77 17,23 75,4 | 92,3 | 76,1 | 57,8
D-198A 9,25 39 3,598 EN 10270-1 60,815 22,1 16,9 67,4 | 91,2 | 66,7 | 44,2
D-195A-21 9,5 41 4,218 EN 10270-1 97,89 17,8 23,2 65,8 | 91,2 | 68,4 | 37,7
D-200D 8,05 42 4,794 EN 10270-1 76,21 26,1 15,9 60,1 | 88,6 | 58,4 | 33,2
D-200A-06 8,5 42 5,221 EN 10270-1 112,364 20,48 21,52 61,0 | 90,3 | 62,4 | 30,5
D-207D-05 8,6 44 6,355 EN 10270-1 94,518 29,13 14,87 54,3 | 86,3 | 51,4 | 25,0
D-207KL 10 42,5 6,718 EN 10270-1 120,742 24,53 17,97 53,8 | 84,0 | 53,7 | 23,7
D-207K-06 10 40 7,998 EN 10270-1 151,295 21,08 18,92 52,5 | 85,1 | 52,6 | 19,9
D-207D-04 8,6 38 8,066 EN 10270-1 116,613 23,54 14,46 51,1 | 86,9 | 46,8 | 19,7
D-230A 9,6 40 9,659 EN 10270-1 118,133 27,77 12,23 47,8 | 85,0 | 41,8 | 16,5
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-163A

Ursprungsland: DE, German; Druckfeder D-163A
