Druckfeder D-200A-06 Federstahl Ø 1,25 x 7,25 x 42 mm

Staffelpreise - Druckfeder D-200A-06

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

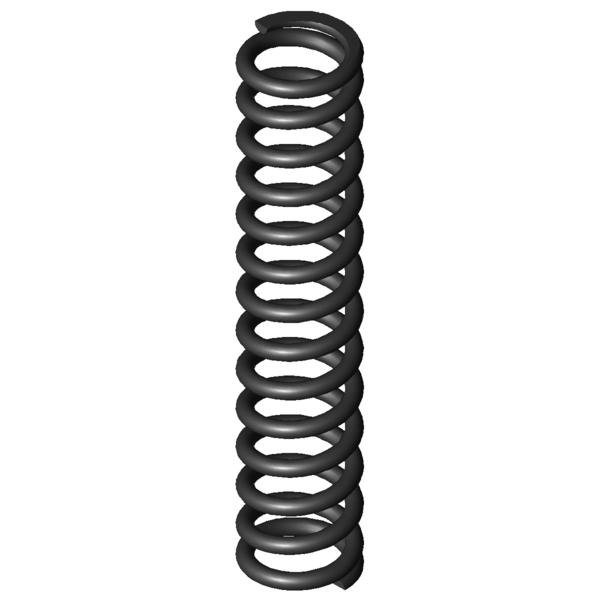

Produktbild Druckfeder D-200A-06
Produktbild Druckfeder D-200A-06
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-200A-06

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 7,25 mm Mittlerer Windungsdurchmesser
De 8,5 mm Äußerer Windungsdurchmesser
Dd 5,5 mm Dorndurchmesser
Dh 9,2 mm Hülsendurchmesser
L0 42 mm Ungespannte Länge der Feder
Lk 23,08 mm Knicklänge
Fn 112,364 N Höchstkraft der Feder
Ln 20,48 mm Kleinste Länge der Feder
sn 21,52 mm Größter Federweg bei statischer Belastung
Fndyn 105,994 N Dynamische Höchstkraft
Lndyn 21,7 mm Kleinste Länge dynamische Belastung
shdyn 4,8 mm Größter Federweg dynamische Belastung
S 3,26 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,221 N/mm Federrate
Gewicht 3,2037 g Gewicht des Artikels
Fntol 6,63 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,5 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,9 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-200A-06 Federstahl Ø 1,25 x 7,25 x 42 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-200A-06 Federstahl Ø 1,25 x 7,25 x 42 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-200A-06 Federstahl Ø 1,25 x 7,25 x 42 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-200A-06 Federstahl Ø 1,25 x 7,25 x 42 mm

Kraft-Weg-Berechnung Druckfeder D-200A-06

Anfrageformular Druckfeder D-200A-06 Federstahl Ø 1,25 x 7,25 x 42 mm

Anfrageformular Druckfeder D-200A-06

Ähnliche Druckfedern im Umfeld der Druckfeder D-200A-06 Federstahl Ø 1,25 x 7,25 x 42 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-200A-06 EN 10270-1 1,25 8,5 42 112,364 20,48 21,52 12,5 5,221 87,0 | 98,2 | 70,9 | 91,8
VD-200A-06 1.4310 1,25 8,5 42 96,419 20,5 21,5 12,5 4,485 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-143G 9,5 43 1,001 EN 10270-1 29,535 13,49 29,51 51,7 | 86,4 | 49,6 | 19,2
D-163A 9 40,5 1,076 EN 10270-1 17,611 24,13 16,37 57,1 | 88,6 | 60,1 | 22,4
D-143L 8 43 1,288 EN 10270-1 33,006 17,37 25,63 62,1 | 90,3 | 60,9 | 35,1
D-163 9 40,5 1,592 EN 10270-1 37,487 16,95 23,55 60,1 | 88,6 | 58,4 | 33,2
D-165E 8,7 42 1,653 EN 10270-1 39,587 18,05 23,95 68,3 | 91,6 | 68,2 | 45,0
D-171A 7,3 43,5 1,811 EN 10270-1 27,905 28,09 15,41 67,8 | 94,2 | 60,0 | 49,3
D-171 7,3 43,5 2,202 EN 10270-1 44,153 23,45 20,05 77,8 | 94,2 | 79,2 | 60,0
D-180-04 8,3 44 2,284 EN 10270-1 44,272 24,61 19,39 79,2 | 94,5 | 80,9 | 62,2
D-180-03 8,3 38 2,756 EN 10270-1 47,485 20,77 17,23 82,7 | 94,3 | 78,6 | 75,1
D-180U 8,5 46,5 3,503 EN 10270-1 79,204 23,89 22,61 83,3 | 93,7 | 83,3 | 73,1
D-198A 9,25 39 3,598 EN 10270-1 60,815 22,1 16,9 79,5 | 94,8 | 74,7 | 69,1
D-180D 7,5 41 3,671 EN 10270-1 70,404 21,82 19,18 100,0 | 100,0 | 100,0 | 100,0
D-195A-21 9,5 41 4,218 EN 10270-1 97,89 17,8 23,2 88,5 | 94,3 | 90,3 | 81,0
D-200D 8,05 42 4,794 EN 10270-1 76,21 26,1 15,9 85,7 | 92,9 | 87,6 | 76,6
D-200A-06 8,5 42 5,221 EN 10270-1 112,364 20,48 21,52 79,2 | 91,3 | 75,9 | 70,3
D-207D-05 8,6 44 6,355 EN 10270-1 94,518 29,13 14,87 85,1 | 92,8 | 87,1 | 75,4
D-207D-04 8,6 38 8,066 EN 10270-1 116,613 23,54 14,46 76,2 | 91,1 | 78,1 | 59,4
D-230A 9,6 40 9,659 EN 10270-1 118,133 27,77 12,23 71,8 | 87,4 | 74,1 | 53,9
D-232A-05 9 44 10,984 EN 10270-1 149,711 30,37 13,63 66,5 | 87,7 | 68,3 | 43,6
D-207KU 8,5 36,3 12,029 EN 10270-1 145,099 24,24 12,06 64,1 | 88,2 | 64,2 | 39,8
D-232A-04 9 38 13,181 EN 10270-1 160,256 25,84 12,16 63,3 | 87,4 | 62,9 | 39,5
D-232E 8 42,2 16,431 EN 10270-1 182,797 31,08 11,12 52,4 | 86,6 | 48,2 | 22,3
D-234B-05 9,2 44 18,201 EN 10270-1 200,726 32,97 11,03 54,7 | 84,1 | 53,7 | 26,3
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-200A-06

Ursprungsland: DE, German; Druckfeder D-200A-06
