Druckfeder D-188 Federstahl Ø 1,25 x 12,5 x 62,5 mm

Staffelpreise - Druckfeder D-188

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

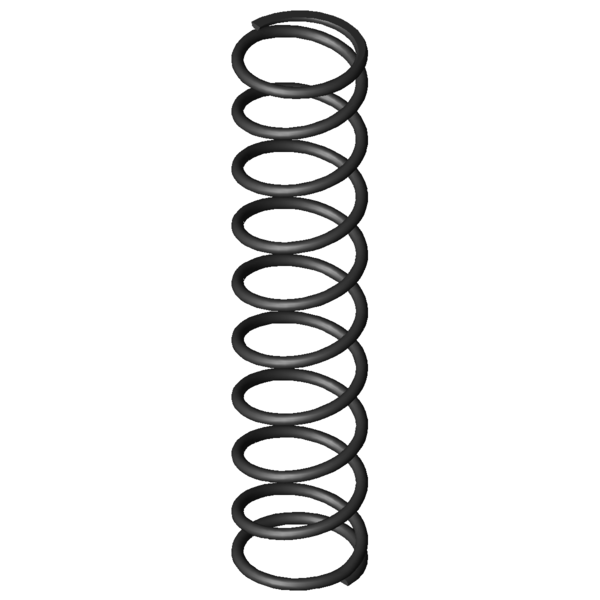

Produktbild Druckfeder D-188
Produktbild Druckfeder D-188
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-188

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 13,75 mm Äußerer Windungsdurchmesser
Dd 10,7 mm Dorndurchmesser
Dh 14,6 mm Hülsendurchmesser
L0 62,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 66,369 N Höchstkraft der Feder
Ln 18,2 mm Kleinste Länge der Feder
sn 44,3 mm Größter Federweg bei statischer Belastung
Fndyn 56,78 N Dynamische Höchstkraft
Lndyn 24,6 mm Kleinste Länge dynamische Belastung
shdyn 13,61 mm Größter Federweg dynamische Belastung
S 7,206 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,498 N/mm Federrate
Gewicht 3,9998 g Gewicht des Artikels
Fntol 3,37 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,34 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,55 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-188 Federstahl Ø 1,25 x 12,5 x 62,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-188 Federstahl Ø 1,25 x 12,5 x 62,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-188 Federstahl Ø 1,25 x 12,5 x 62,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-188 Federstahl Ø 1,25 x 12,5 x 62,5 mm

Kraft-Weg-Berechnung Druckfeder D-188

Anfrageformular Druckfeder D-188 Federstahl Ø 1,25 x 12,5 x 62,5 mm

Anfrageformular Druckfeder D-188

Ähnliche Druckfedern im Umfeld der Druckfeder D-188 Federstahl Ø 1,25 x 12,5 x 62,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-188 EN 10270-1 1,25 13,75 62,5 66,369 18,2 44,3 8,5 1,498 100,0 | 100,0 | 100,0 | 100,0
VD-188 1.4310 1,25 13,75 62,5 57,325 17,95 44,55 8,5 1,287 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090W-03 11,6 62 0,143 EN 10270-1 7,496 9,59 52,41 45,1 | 78,0 | 47,9 | 9,5
D-117K 14 58,5 0,33 EN 10270-1 16,58 8,24 50,26 54,6 | 85,3 | 56,6 | 22,0
D-142B 15 59,7 0,434 EN 10270-1 21,951 9,07 50,63 58,5 | 86,4 | 60,3 | 28,9
D-148 13,5 55,5 0,614 EN 10270-1 25,87 13,34 42,16 65,7 | 89,0 | 67,1 | 41,0
D-145H-11 14 54 0,713 EN 10270-1 30,82 10,8 43,2 69,3 | 88,2 | 72,0 | 47,6
D-179J-03 14 65,4 0,817 EN 10270-1 41,678 14,41 50,99 74,4 | 93,9 | 74,8 | 54,6
D-180P-01 13 69 0,952 EN 10270-1 44,22 22,57 46,43 79,4 | 93,7 | 81,0 | 63,6
D-190E 13 63 1,136 EN 10270-1 45,088 23,3 39,7 84,2 | 97,9 | 78,8 | 75,8
D-180P 13 57,7 1,353 EN 10270-1 55,633 16,59 41,11 91,0 | 94,3 | 88,3 | 90,3
D-188 13,75 62,5 1,498 EN 10270-1 66,369 18,2 44,3 100,0 | 100,0 | 100,0 | 100,0
D-206G 15 65,3 1,638 EN 10270-1 75,314 19,31 45,99 92,0 | 92,2 | 92,2 | 91,5
D-207J-38 14 65,7 2,112 EN 10270-1 84,757 25,58 40,12 82,5 | 92,2 | 84,4 | 70,9
D-220A 14,1 59 2,532 EN 10270-1 76,122 28,94 30,06 75,6 | 90,0 | 77,5 | 59,2
D-207J-37 14 62 2,78 EN 10270-1 111,183 22 40 74,2 | 93,6 | 75,0 | 53,9
D-222E 12,7 67 3,15 EN 10270-1 109,382 32,27 34,73 68,3 | 87,9 | 69,5 | 47,6
D-233A-01 13 60 3,46 EN 10270-1 36,47 49,46 10,54 56,4 | 86,7 | 39,4 | 43,3
D-220 14,1 53,5 4,022 EN 10270-1 133,517 20,3 33,2 62,2 | 87,1 | 62,3 | 37,3
D-252AC 15 66,2 5,935 EN 10270-1 196,553 33,08 33,12 54,1 | 82,9 | 54,3 | 25,2
D-252A-07 14,8 64 5,979 EN 10270-1 178,184 34,2 29,8 53,9 | 84,4 | 52,3 | 25,1
D-234B 12 62,7 6,502 EN 10270-1 175,975 35,63 27,07 52,6 | 85,5 | 49,4 | 23,0
D-257D-01 14 60 6,987 EN 10270-1 173,579 35,16 24,84 51,4 | 85,6 | 47,2 | 21,4
D-257E-07 12,3 64 8,287 EN 10270-1 157,188 45,03 18,97 47,9 | 83,2 | 42,5 | 18,1
D-257E-11 13 68 8,446 EN 10270-1 259,997 37,22 30,78 49,4 | 83,0 | 47,5 | 17,7
D-263V-15 15,2 64 10,745 EN 10270-1 194,091 45,94 18,06 43,8 | 80,1 | 37,5 | 13,9
D-263Q-07 12,3 64 14,038 EN 10270-1 260,02 45,48 18,52 41,9 | 81,3 | 33,7 | 10,7
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-188

Ursprungsland: DE, German; Druckfeder D-188
