Druckfeder D-148 Federstahl Ø 1 x 12,5 x 55,5 mm

Staffelpreise - Druckfeder D-148

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

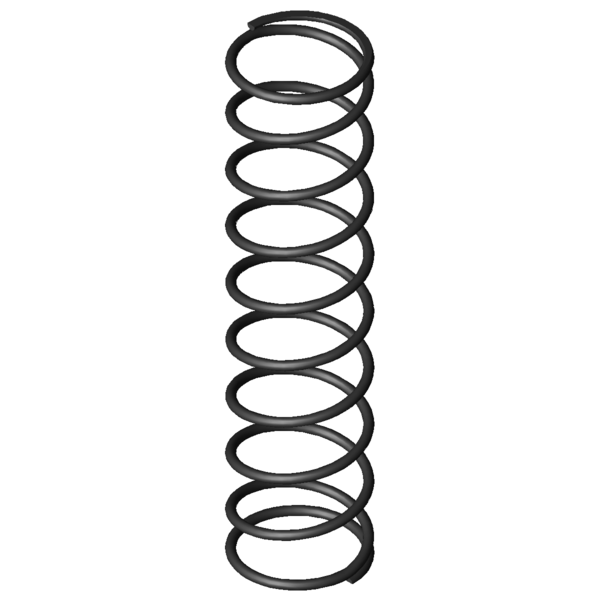

Produktbild Druckfeder D-148
Produktbild Druckfeder D-148
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-148

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 13,5 mm Äußerer Windungsdurchmesser
Dd 10,9 mm Dorndurchmesser
Dh 14,3 mm Hülsendurchmesser
L0 55,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 25,87 N Höchstkraft der Feder
Ln 13,34 mm Kleinste Länge der Feder
sn 42,16 mm Größter Federweg bei statischer Belastung
Fndyn 25 N Dynamische Höchstkraft
Lndyn 14,76 mm Kleinste Länge dynamische Belastung
shdyn 22,06 mm Größter Federweg dynamische Belastung
S 6,412 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,614 N/mm Federrate
Gewicht 2,5599 g Gewicht des Artikels
Fntol 1,8 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,79 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,3 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-148 Federstahl Ø 1 x 12,5 x 55,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-148 Federstahl Ø 1 x 12,5 x 55,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-148 Federstahl Ø 1 x 12,5 x 55,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-148 Federstahl Ø 1 x 12,5 x 55,5 mm

Kraft-Weg-Berechnung Druckfeder D-148

Anfrageformular Druckfeder D-148 Federstahl Ø 1 x 12,5 x 55,5 mm

Anfrageformular Druckfeder D-148

Ähnliche Druckfedern im Umfeld der Druckfeder D-148 Federstahl Ø 1 x 12,5 x 55,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-148 EN 10270-1 1 13,5 55,5 25,87 13,34 42,16 8,5 0,614 100,0 | 100,0 | 100,0 | 100,0
VD-148 1.4310 1 13,5 55,5 22,22 13,34 42,16 8,5 0,527 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-117K 14 58,5 0,33 EN 10270-1 16,58 8,24 50,26 72,7 | 90,4 | 74,0 | 53,8
D-117P 12 54 0,349 EN 10270-1 14,998 11,08 42,92 74,6 | 88,7 | 78,1 | 56,9
D-148 13,5 55,5 0,614 EN 10270-1 25,87 13,34 42,16 100,0 | 100,0 | 100,0 | 100,0
D-145H-11 14 54 0,713 EN 10270-1 30,82 10,8 43,2 91,6 | 97,9 | 90,8 | 86,0
D-185E 15 55 1,126 EN 10270-1 43,673 16,2 38,8 73,3 | 89,7 | 75,6 | 54,5
D-190E 13 63 1,136 EN 10270-1 45,088 23,3 39,7 72,6 | 88,1 | 75,8 | 54,0
D-179M 12 55,9 1,212 EN 10270-1 49,302 15,23 40,67 72,7 | 93,0 | 74,5 | 50,6
D-207J-25 15 54 1,233 EN 10270-1 24,478 34,15 19,85 68,4 | 84,7 | 70,9 | 49,8
D-180P 13 57,7 1,353 EN 10270-1 55,633 16,59 41,11 69,8 | 91,9 | 72,0 | 45,3
D-188 13,75 62,5 1,498 EN 10270-1 66,369 18,2 44,3 65,7 | 89,0 | 67,1 | 41,0
D-207J-26 15 55 1,906 EN 10270-1 60,685 23,15 31,85 58,8 | 85,3 | 59,1 | 32,2
D-220A 14,1 59 2,532 EN 10270-1 76,122 28,94 30,06 53,7 | 84,1 | 52,6 | 24,2
D-207J-09 14,5 50 2,762 EN 10270-1 87,101 18,46 31,54 52,6 | 83,3 | 52,3 | 22,2
D-207J-37 14 62 2,78 EN 10270-1 111,183 22 40 55,1 | 84,2 | 59,1 | 22,1
D-207KD 12,5 55,8 3,1 EN 10270-1 95,05 25,14 30,66 52,0 | 86,2 | 50,0 | 19,8
D-233A-01 13 60 3,46 EN 10270-1 36,47 49,46 10,54 49,1 | 81,5 | 48,0 | 17,7
D-207K-02 12 55 3,564 EN 10270-1 106,913 25 30 49,9 | 84,9 | 47,7 | 17,2
D-222D 12,7 54 3,905 EN 10270-1 106,837 26,64 27,36 48,3 | 84,6 | 44,6 | 15,7
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-148

Ursprungsland: DE, German; Druckfeder D-148
