Druckfeder D-179M Federstahl Ø 1,1 x 10,9 x 55,9 mm

Staffelpreise - Druckfeder D-179M

Bestellmenge Einzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Druckfeder Kaufen

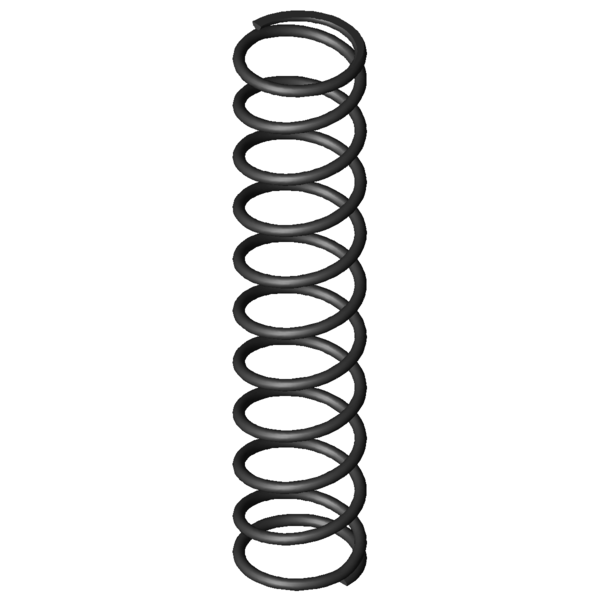

Produktbild Druckfeder D-179M
Produktbild Druckfeder D-179M
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-179M

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10,9 mm Mittlerer Windungsdurchmesser
De 12 mm Äußerer Windungsdurchmesser
Dd 9,2 mm Dorndurchmesser
Dh 12,9 mm Hülsendurchmesser
L0 55,9 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 49,302 N Höchstkraft der Feder
Ln 15,23 mm Kleinste Länge der Feder
sn 40,67 mm Größter Federweg bei statischer Belastung
Fndyn 46,252 N Dynamische Höchstkraft
Lndyn 17,75 mm Kleinste Länge dynamische Belastung
shdyn 13,73 mm Größter Federweg dynamische Belastung
S 5,768 mm Steigung der Feder
n 9,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,212 N/mm Federrate
Gewicht 2,9582 g Gewicht des Artikels
Fntol 2,58 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,56 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,52 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-179M Federstahl Ø 1,1 x 10,9 x 55,9 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-179M Federstahl Ø 1,1 x 10,9 x 55,9 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-179M Federstahl Ø 1,1 x 10,9 x 55,9 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-179M Federstahl Ø 1,1 x 10,9 x 55,9 mm

Kraft-Weg-Berechnung Druckfeder D-179M

Anfrageformular Druckfeder D-179M Federstahl Ø 1,1 x 10,9 x 55,9 mm

Anfrageformular Druckfeder D-179M

Ähnliche Druckfedern im Umfeld der Druckfeder D-179M Federstahl Ø 1,1 x 10,9 x 55,9 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-179M EN 10270-1 1,1 12 55,9 49,302 15,23 40,67 9,5 1,212 100,0 | 100,0 | 100,0 | 100,0
VD-179M 1.4310 1,1 12 55,9 42,345 15,23 40,67 9,5 1,041 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063H-13 11,5 49,4 0,038 EN 10270-1 1,416 12,41 36,99 42,2 | 76,6 | 46,9 | 3,2
D-090U-14 10,6 53 0,085 EN 10270-1 3,211 15,31 37,7 45,3 | 79,2 | 49,6 | 7,0
D-090W-03 11,6 62 0,143 EN 10270-1 7,496 9,59 52,41 46,5 | 81,4 | 46,4 | 11,8
D-115F 12 50 0,308 EN 10270-1 13,21 7,14 42,86 56,9 | 84,4 | 60,8 | 25,4
D-117P 12 54 0,349 EN 10270-1 14,998 11,08 42,92 60,4 | 89,8 | 62,6 | 28,8
D-154A 11 56 0,551 EN 10270-1 17,002 25,13 30,88 64,9 | 94,1 | 55,2 | 45,4
D-148 13,5 55,5 0,614 EN 10270-1 25,87 13,34 42,16 72,7 | 93,0 | 74,5 | 50,6
D-154 11 56 0,815 EN 10270-1 31,276 17,63 38,38 80,1 | 94,1 | 78,9 | 67,2
D-158 10,3 55 0,938 EN 10270-1 34,148 18,6 36,4 82,8 | 91,7 | 79,4 | 77,4
D-153A 11 52 1,072 EN 10270-1 40,884 13,88 38,13 89,6 | 91,9 | 88,3 | 88,4
D-179M 12 55,9 1,212 EN 10270-1 49,302 15,23 40,67 100,0 | 100,0 | 100,0 | 100,0
D-180P 13 57,7 1,353 EN 10270-1 55,633 16,59 41,11 92,3 | 93,6 | 93,8 | 89,6
D-207AD 11 54 3,051 EN 10270-1 83,706 26,56 27,44 64,0 | 88,9 | 63,2 | 39,7
D-207KD 12,5 55,8 3,1 EN 10270-1 95,05 25,14 30,66 64,1 | 89,7 | 63,6 | 39,1
D-233A-01 13 60 3,46 EN 10270-1 36,47 49,46 10,54 55,7 | 82,2 | 49,9 | 35,0
D-207K-02 12 55 3,564 EN 10270-1 106,913 25 30 61,5 | 90,6 | 59,9 | 34,0
D-207K-05 11,5 51 3,82 EN 10270-1 93,12 26,63 24,38 58,3 | 86,8 | 56,4 | 31,7
D-222D 12,7 54 3,905 EN 10270-1 106,837 26,64 27,36 58,1 | 86,6 | 56,7 | 31,0
D-207K-08 11 55 4,149 EN 10270-1 111,056 28,23 26,77 57,4 | 87,8 | 55,1 | 29,2
D-227F 11 58,1 5,186 EN 10270-1 136,579 31,76 26,34 53,1 | 85,5 | 50,4 | 23,4
D-227A-06 11,5 51 5,293 EN 10270-1 125,578 27,27 23,73 52,3 | 85,3 | 48,8 | 22,9
D-226 11,6 58,5 5,341 EN 10270-1 167,179 27,2 31,3 54,3 | 87,0 | 53,2 | 22,7
D-225A 11,6 53 5,341 EN 10270-1 142,226 26,37 26,63 53,2 | 86,7 | 50,1 | 22,7
D-234B 12 62,7 6,502 EN 10270-1 175,975 35,63 27,07 49,8 | 83,4 | 47,3 | 18,6
D-261A 12 55 8,811 EN 10270-1 78,526 46,09 8,91 46,9 | 84,5 | 42,3 | 13,8
D-234BD 11 55 8,861 EN 10270-1 173,816 35,38 19,62 45,2 | 83,7 | 38,3 | 13,7
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-179M

Ursprungsland: DE, German; Druckfeder D-179M
