Druckfeder D-158 Federstahl Ø 1 x 9,3 x 55 mm

Staffelpreise - Druckfeder D-158

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

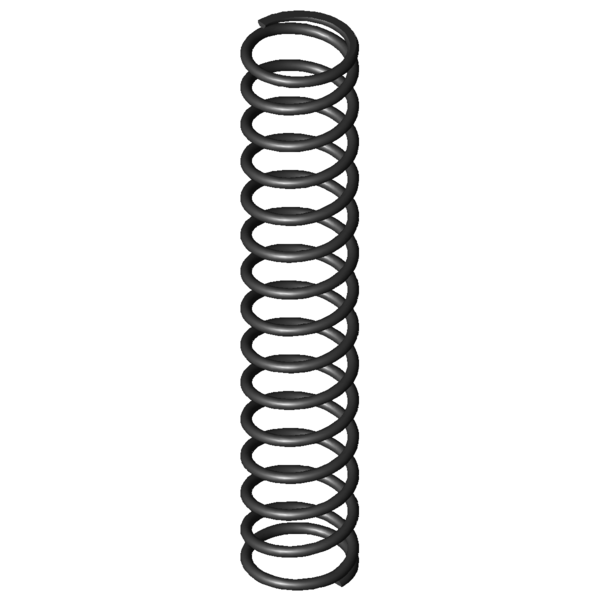

Produktbild Druckfeder D-158
Produktbild Druckfeder D-158
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-158

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 9,3 mm Mittlerer Windungsdurchmesser
De 10,3 mm Äußerer Windungsdurchmesser
Dd 7,8 mm Dorndurchmesser
Dh 11 mm Hülsendurchmesser
L0 55 mm Ungespannte Länge der Feder
Lk 31,71 mm Knicklänge
Fn 34,148 N Höchstkraft der Feder
Ln 18,6 mm Kleinste Länge der Feder
sn 36,4 mm Größter Federweg bei statischer Belastung
Fndyn 32,695 N Dynamische Höchstkraft
Lndyn 20,15 mm Kleinste Länge dynamische Belastung
shdyn 18,63 mm Größter Federweg dynamische Belastung
S 4 mm Steigung der Feder
n 13,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,938 N/mm Federrate
Gewicht 2,8115 g Gewicht des Artikels
Fntol 2,09 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,07 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,68 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-158 Federstahl Ø 1 x 9,3 x 55 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-158 Federstahl Ø 1 x 9,3 x 55 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-158 Federstahl Ø 1 x 9,3 x 55 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-158 Federstahl Ø 1 x 9,3 x 55 mm

Kraft-Weg-Berechnung Druckfeder D-158

Anfrageformular Druckfeder D-158 Federstahl Ø 1 x 9,3 x 55 mm

Anfrageformular Druckfeder D-158

Ähnliche Druckfedern im Umfeld der Druckfeder D-158 Federstahl Ø 1 x 9,3 x 55 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-158 EN 10270-1 1 10,3 55 34,148 18,6 36,4 13,5 0,938 100,0 | 100,0 | 100,0 | 100,0
VD-158 1.4310 1 10,3 55 29,33 18,6 36,4 13,5 0,806 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090U-14 10,6 53 0,085 EN 10270-1 3,211 15,31 37,7 48,9 | 84,5 | 53,0 | 9,1
D-094A 8,63 55 0,169 EN 10270-1 6,455 16,9 38,1 49,0 | 84,5 | 50,9 | 11,5
D-094 8,63 55 0,251 EN 10270-1 10,826 11,83 43,17 50,5 | 84,5 | 50,1 | 17,0
D-117P 12 54 0,349 EN 10270-1 14,998 11,08 42,92 63,2 | 88,0 | 64,4 | 37,2
D-122A-13 10 62,5 0,429 EN 10270-1 20,542 14,58 47,92 67,4 | 88,4 | 68,1 | 45,7
D-117H-22 10 49 0,479 EN 10270-1 18,703 9,97 39,03 60,3 | 86,4 | 62,1 | 32,5
D-154A 11 56 0,551 EN 10270-1 17,002 25,13 30,88 74,4 | 97,3 | 67,3 | 58,7
D-154 11 56 0,815 EN 10270-1 31,276 17,63 38,38 92,5 | 97,3 | 93,2 | 86,9
D-143C 10 48 0,934 EN 10270-1 33,13 12,52 35,48 96,1 | 91,5 | 97,2 | 99,5
D-158 10,3 55 0,938 EN 10270-1 34,148 18,6 36,4 100,0 | 100,0 | 100,0 | 100,0
D-153A 11 52 1,072 EN 10270-1 40,884 13,88 38,13 91,0 | 96,1 | 89,5 | 87,5
D-179M 12 55,9 1,212 EN 10270-1 49,302 15,23 40,67 82,8 | 91,7 | 79,4 | 77,4
D-164 9 52 1,474 EN 10270-1 49,897 18,15 33,85 100,0 | 100,0 | 100,0 | 100,0
D-199B 9,25 58 2,944 EN 10270-1 92,873 26,45 31,55 70,8 | 89,0 | 73,5 | 50,1
D-207AD 11 54 3,051 EN 10270-1 83,706 26,56 27,44 58,9 | 87,7 | 58,1 | 30,8
D-207K-02 12 55 3,564 EN 10270-1 106,913 25 30 55,9 | 84,2 | 57,2 | 26,3
D-207K-05 11,5 51 3,82 EN 10270-1 93,12 26,63 24,38 53,1 | 83,0 | 51,8 | 24,6
D-207D 10 54,4 3,97 EN 10270-1 105,203 27,9 26,5 61,9 | 85,7 | 62,9 | 37,1
D-207K-08 11 55 4,149 EN 10270-1 111,056 28,23 26,77 53,8 | 86,8 | 52,1 | 22,6
D-207KN 10 61,5 4,539 EN 10270-1 120,924 34,86 26,64 51,9 | 84,4 | 50,7 | 20,7
D-227F 11 58,1 5,186 EN 10270-1 136,579 31,76 26,34 50,1 | 83,6 | 48,7 | 18,1
D-227A-06 11,5 51 5,293 EN 10270-1 125,578 27,27 23,73 48,5 | 81,6 | 46,2 | 17,7
D-225A 11,6 53 5,341 EN 10270-1 142,226 26,37 26,63 49,6 | 82,6 | 48,6 | 17,6
D-207KM 10 48 6,718 EN 10270-1 157,693 24,53 23,47 46,9 | 83,7 | 43,1 | 14,0
D-231B 9,6 56 7,049 EN 10270-1 134,841 36,87 19,13 50,2 | 83,0 | 46,8 | 20,9
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-158

Ursprungsland: DE, German; Druckfeder D-158
