Druckfeder D-222 Federstahl Ø 1,6 x 12,5 x 115 mm

Staffelpreise - Druckfeder D-222

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

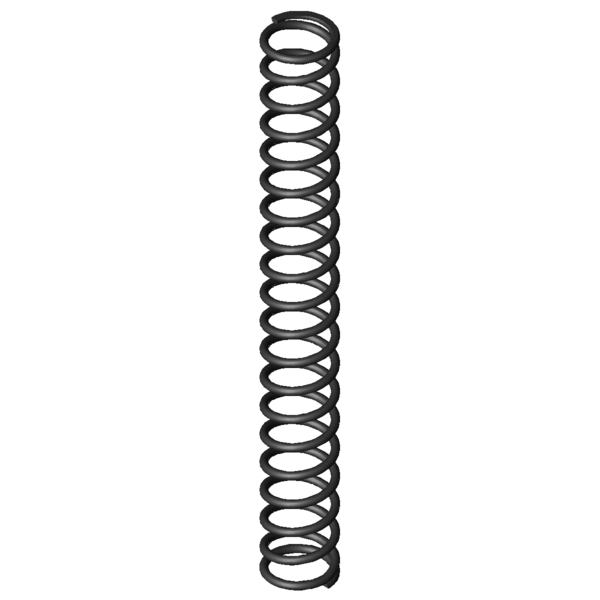

Produktbild Druckfeder D-222
Produktbild Druckfeder D-222
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-222

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 14,1 mm Äußerer Windungsdurchmesser
Dd 10,4 mm Dorndurchmesser
Dh 14,7 mm Hülsendurchmesser
L0 115 mm Ungespannte Länge der Feder
Lk 98,62 mm Knicklänge
Fn 133,408 N Höchstkraft der Feder
Ln 42,8 mm Kleinste Länge der Feder
sn 72,2 mm Größter Federweg bei statischer Belastung
Fndyn 110,866 N Dynamische Höchstkraft
Lndyn 55 mm Kleinste Länge dynamische Belastung
shdyn 21,66 mm Größter Federweg dynamische Belastung
S 6,13 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,848 N/mm Federrate
Gewicht 12,7945 g Gewicht des Artikels
Fntol 6,32 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,25 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,27 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-222 Federstahl Ø 1,6 x 12,5 x 115 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-222 Federstahl Ø 1,6 x 12,5 x 115 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-222 Federstahl Ø 1,6 x 12,5 x 115 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-222 Federstahl Ø 1,6 x 12,5 x 115 mm

Kraft-Weg-Berechnung Druckfeder D-222

Anfrageformular Druckfeder D-222 Federstahl Ø 1,6 x 12,5 x 115 mm

Anfrageformular Druckfeder D-222

Ähnliche Druckfedern im Umfeld der Druckfeder D-222 Federstahl Ø 1,6 x 12,5 x 115 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-222 EN 10270-1 1,6 14,1 115 133,408 42,8 72,2 18,5 1,848 100,0 | 100,0 | 100,0 | 100,0
VD-222 1.4310 1,6 14,1 115 113,076 43,75 71,25 18,5 1,587 92,5 | 100,0 | 91,7 | 85,9
VD-222A 1.4310 1,6 14,1 115 89,913 46,1 68,9 22,5 1,305 84,0 | 100,0 | 81,4 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-179J-14 15,9 125 0,368 EN 10270-1 38,258 21,06 103,94 50,7 | 83,1 | 49,1 | 19,9
D-185J 15 125 0,467 EN 10270-1 41,817 35,4 89,6 56,4 | 88,0 | 56,0 | 25,3
D-185H 15 112 0,517 EN 10270-1 41,27 32,2 79,8 59,5 | 89,8 | 60,7 | 28,0
D-180M-25 15 115 0,519 EN 10270-1 45,869 26,55 88,45 58,6 | 89,7 | 58,0 | 28,1
D-179J-04 14 96,2 0,556 EN 10270-1 42,266 20,16 76,04 59,1 | 83,9 | 63,3 | 30,1
D-190A 13,75 130 0,566 EN 10270-1 52,264 37,66 92,34 59,1 | 88,0 | 58,7 | 30,6
D-190 13,75 130 0,688 EN 10270-1 66,425 33,5 96,5 62,5 | 88,0 | 62,3 | 37,3
D-207J-06 16,5 110 0,826 EN 10270-1 59,731 37,69 72,31 69,5 | 91,6 | 72,3 | 44,7
D-206H 15 105 1,004 EN 10270-1 75,542 29,74 75,26 73,8 | 90,9 | 76,3 | 54,3
D-217E 17 116 1,179 EN 10270-1 96,796 33,93 82,07 79,4 | 94,0 | 80,3 | 63,8
D-207J-11 14,5 97 1,423 EN 10270-1 91,035 33,01 63,99 82,4 | 91,8 | 78,4 | 77,0
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 80,8 | 92,1 | 72,9 | 77,3
D-222A 14,1 115 1,519 EN 10270-1 104,684 46,1 68,9 89,7 | 100,0 | 86,9 | 82,2
D-233T-10 15 130 1,661 EN 10270-1 111,088 63,11 66,89 89,4 | 90,5 | 88,0 | 89,9
D-222 14,1 115 1,848 EN 10270-1 133,408 42,8 72,2 100,0 | 100,0 | 100,0 | 100,0
D-252AF 15 120 3,297 EN 10270-1 209,875 56,35 63,65 73,9 | 89,9 | 75,9 | 56,0
D-252A-10 14,8 102 3,307 EN 10270-1 143,583 58,59 43,41 73,5 | 88,0 | 76,5 | 55,9
D-257A 14,5 105 3,709 EN 10270-1 181,242 56,14 48,86 70,0 | 89,5 | 70,6 | 49,8
D-252AE 15 98 4,01 EN 10270-1 204,35 47,04 50,96 66,8 | 86,4 | 67,9 | 46,1
D-257 14,5 105 4,511 EN 10270-1 250,368 49,5 55,5 65,2 | 89,5 | 65,1 | 41,0
D-257E-13 13 107 5,211 EN 10270-1 256,223 57,83 49,17 61,3 | 88,4 | 60,1 | 35,5
D-263V-18 15,2 102 6,715 EN 10270-1 210,745 70,62 31,38 54,5 | 82,7 | 53,4 | 27,5
D-288A 15 98 9,056 EN 10270-1 262,753 68,98 29,02 49,0 | 81,1 | 45,5 | 20,4
D-288 15 98 11,014 EN 10270-1 444,843 57,61 40,39 46,9 | 81,1 | 43,0 | 16,8
D-288T-10 15 102 17,242 EN 10270-1 572,529 68,79 33,21 41,8 | 79,9 | 34,6 | 10,7
D-288Z-10 15,5 102 25,305 EN 10270-1 704,864 74,15 27,85 37,7 | 77,1 | 28,8 | 7,3
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-222

Ursprungsland: DE, German; Druckfeder D-222
