Druckfeder D-179J-14 Federstahl Ø 1,1 x 14,8 x 125 mm

Staffelpreise - Druckfeder D-179J-14

Bestellmenge	Einzelpreis [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Druckfeder Kaufen

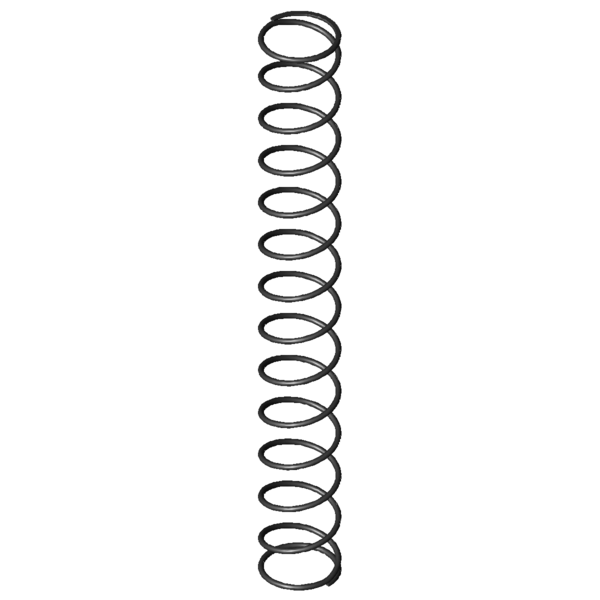

Produktbild Druckfeder D-179J-14

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-179J-14

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	1,1	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	14,8	mm	Mittlerer Windungsdurchmesser
De	15,9	mm	Äußerer Windungsdurchmesser
Dd	13,1	mm	Dorndurchmesser
Dh	16,8	mm	Hülsendurchmesser
L0	125	mm	Ungespannte Länge der Feder
Lk	103,44	mm	Knicklänge
Fn	38,258	N	Höchstkraft der Feder
Ln	21,06	mm	Kleinste Länge der Feder
sn	103,94	mm	Größter Federweg bei statischer Belastung
Fndyn	37,287	N	Dynamische Höchstkraft
Lndyn	23,7	mm	Kleinste Länge dynamische Belastung
shdyn	32,5	mm	Größter Federweg dynamische Belastung
S	9,912	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	0,368	N/mm	Federrate
Gewicht	5,0645	g	Gewicht des Artikels
Fntol	2,11	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	2,09	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,4	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,1	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	D	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-179J-14 Federstahl Ø 1,1 x 14,8 x 125 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-179J-14 Federstahl Ø 1,1 x 14,8 x 125 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-179J-14 Federstahl Ø 1,1 x 14,8 x 125 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-179J-14 Federstahl Ø 1,1 x 14,8 x 125 mm

Kraft-Weg-Berechnung Druckfeder D-179J-14

Anfrageformular Druckfeder D-179J-14 Federstahl Ø 1,1 x 14,8 x 125 mm

Anfrageformular Druckfeder D-179J-14

Ähnliche Druckfedern im Umfeld der Druckfeder D-179J-14 Federstahl Ø 1,1 x 14,8 x 125 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-150A	13,5	115	0,232	EN 10270-1	19,236	32,02	82,98	72,4 \| 89,3 \| 65,1 \| 63,0
D-145G	17	115	0,262	EN 10270-1	25,893	16,1	98,9	81,6 \| 92,1 \| 81,4 \| 71,1
D-179H	19	129	0,274	EN 10270-1	30,429	17,85	111,15	84,8 \| 93,5 \| 86,5 \| 74,4
D-150	13,5	115	0,282	EN 10270-1	24,9	26,69	88,31	80,3 \| 89,3 \| 75,0 \| 76,6
D-184A	17,25	140	0,328	EN 10270-1	34,917	33,62	106,38	91,2 \| 89,8 \| 94,5 \| 89,2
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	100,0 \| 100,0 \| 100,0 \| 100,0
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	87,5 \| 90,0 \| 86,6 \| 85,9
D-185J	15	125	0,467	EN 10270-1	41,817	35,4	89,6	87,3 \| 94,1 \| 88,8 \| 78,9
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	83,7 \| 89,8 \| 85,5 \| 75,8
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	82,2 \| 90,6 \| 84,7 \| 71,2
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	82,6 \| 92,7 \| 84,3 \| 71,0
D-190A	13,75	130	0,566	EN 10270-1	52,264	37,66	92,34	78,8 \| 90,2 \| 81,0 \| 65,0
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	77,0 \| 85,4 \| 80,8 \| 64,9
D-190	13,75	130	0,688	EN 10270-1	66,425	33,5	96,5	73,0 \| 90,2 \| 75,2 \| 53,5
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	69,7 \| 89,2 \| 71,7 \| 48,2
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	65,8 \| 85,9 \| 66,8 \| 44,6
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	62,9 \| 82,4 \| 64,7 \| 41,8
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	61,3 \| 85,6 \| 61,5 \| 36,7
D-217E	17	116	1,179	EN 10270-1	96,796	33,93	82,07	58,5 \| 85,0 \| 59,2 \| 31,2
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	55,8 \| 82,4 \| 56,8 \| 28,2
D-222A	14,1	115	1,519	EN 10270-1	104,684	46,1	68,9	52,9 \| 83,1 \| 51,4 \| 24,2

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-179J-14

Ursprungsland: DE, German; Druckfeder D-179J-14
