Druckfeder D-180M-14 Federstahl Ø 1,2 x 15,8 x 106 mm

Staffelpreise - Druckfeder D-180M-14

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

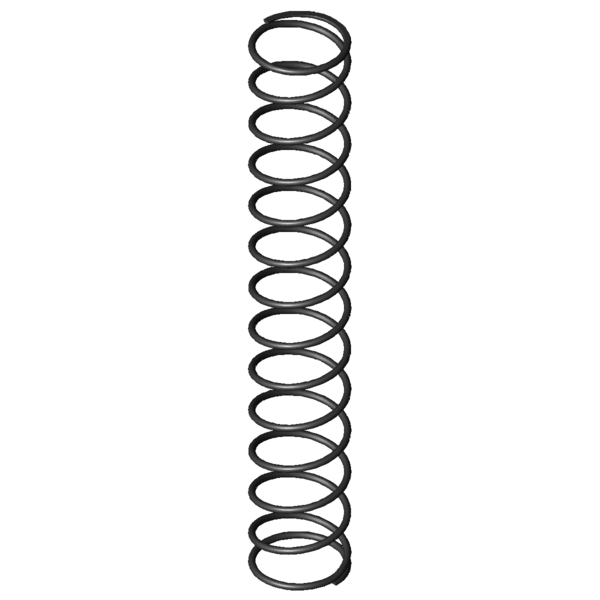

Produktbild Druckfeder D-180M-14
Produktbild Druckfeder D-180M-14
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-180M-14

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 15,8 mm Mittlerer Windungsdurchmesser
De 17 mm Äußerer Windungsdurchmesser
Dd 14 mm Dorndurchmesser
Dh 18,1 mm Hülsendurchmesser
L0 106 mm Ungespannte Länge der Feder
Lk 74,33 mm Knicklänge
Fn 35,648 N Höchstkraft der Feder
Ln 22,8 mm Kleinste Länge der Feder
sn 83,2 mm Größter Federweg bei statischer Belastung
Fndyn 34,491 N Dynamische Höchstkraft
Lndyn 25,5 mm Kleinste Länge dynamische Belastung
shdyn 41,59 mm Größter Federweg dynamische Belastung
S 8,384 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,428 N/mm Federrate
Gewicht 6,4344 g Gewicht des Artikels
Fntol 2,32 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,3 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,17 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-180M-14 Federstahl Ø 1,2 x 15,8 x 106 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-180M-14 Federstahl Ø 1,2 x 15,8 x 106 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-180M-14 Federstahl Ø 1,2 x 15,8 x 106 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-180M-14 Federstahl Ø 1,2 x 15,8 x 106 mm

Kraft-Weg-Berechnung Druckfeder D-180M-14

Anfrageformular Druckfeder D-180M-14 Federstahl Ø 1,2 x 15,8 x 106 mm

Anfrageformular Druckfeder D-180M-14

Ähnliche Druckfedern im Umfeld der Druckfeder D-180M-14 Federstahl Ø 1,2 x 15,8 x 106 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180M-14 EN 10270-1 1,2 17 106 35,648 22,8 83,2 12,5 0,428 100,0 | 100,0 | 100,0 | 100,0
VD-180M-14 1.4310 1,2 17 106 30,618 22,8 83,2 12,5 0,368 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145D-03 18,5 100 0,224 EN 10270-1 18,952 15,25 84,75 72,6 | 89,9 | 75,7 | 52,2
D-142C 15 101 0,251 EN 10270-1 21,748 14,35 86,65 74,4 | 86,2 | 78,5 | 58,6
D-145G 17 115 0,262 EN 10270-1 25,893 16,1 98,9 77,1 | 91,8 | 78,4 | 61,1
D-180M-14 17 106 0,428 EN 10270-1 35,648 22,8 83,2 100,0 | 100,0 | 100,0 | 100,0
D-180M-13 17 89,4 0,51 EN 10270-1 35,635 19,54 69,86 90,2 | 94,8 | 92,0 | 84,0
D-185H 15 112 0,517 EN 10270-1 41,27 32,2 79,8 89,0 | 93,0 | 91,1 | 82,8
D-183 17,25 94 0,714 EN 10270-1 51,9 21,35 72,65 77,5 | 94,4 | 78,0 | 60,0
D-206D-04 17,4 122 0,764 EN 10270-1 71,47 28,5 93,5 71,9 | 90,1 | 69,4 | 56,1
D-212E 19,8 104 0,82 EN 10270-1 59,761 31,15 72,85 70,7 | 86,3 | 73,6 | 52,2
D-207J-06 16,5 110 0,826 EN 10270-1 59,731 37,69 72,31 72,1 | 91,1 | 73,3 | 51,9
D-216A 17,6 110 0,881 EN 10270-1 61,499 40,2 69,8 69,6 | 89,3 | 70,9 | 48,6
D-207J-90 18,5 104 1 EN 10270-1 80,621 23,36 80,64 67,8 | 90,0 | 70,6 | 42,9
D-206H 15 105 1,004 EN 10270-1 75,542 29,74 75,26 67,5 | 91,0 | 68,8 | 42,7
D-217E 17 116 1,179 EN 10270-1 96,796 33,93 82,07 64,3 | 88,8 | 67,7 | 36,3
D-216 17,6 110 1,304 EN 10270-1 104,19 30,1 79,9 62,4 | 89,3 | 65,1 | 32,9
D-251A 18 98 2,151 EN 10270-1 107,012 48,25 49,75 49,6 | 82,3 | 46,6 | 19,9
D-232T 16 93 2,264 EN 10270-1 122,141 39,04 53,96 49,6 | 82,8 | 47,0 | 18,9
D-263M-05 19 106 3,05 EN 10270-1 178,428 47,51 58,49 46,8 | 81,3 | 45,1 | 14,0
D-251 18 98 3,184 EN 10270-1 195,313 36,65 61,35 47,3 | 82,3 | 46,0 | 13,5
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-180M-14

Ursprungsland: DE, German; Druckfeder D-180M-14
