Druckfeder D-216 Federstahl Ø 1,6 x 16 x 110 mm

Staffelpreise - Druckfeder D-216

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

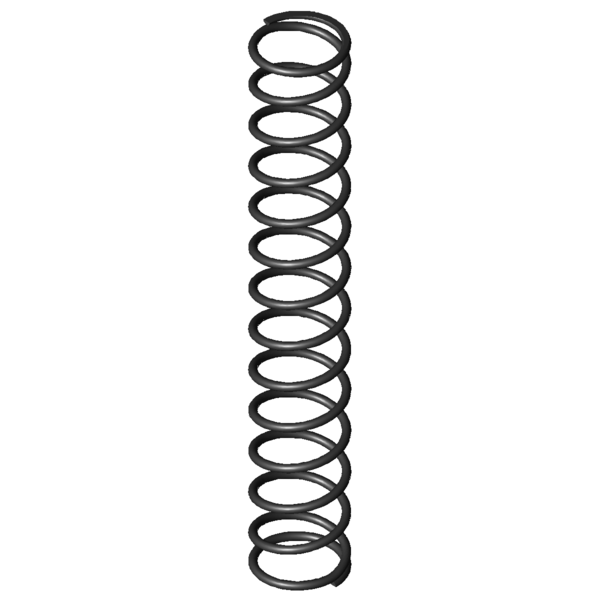

Produktbild Druckfeder D-216
Produktbild Druckfeder D-216
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-216

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 17,6 mm Äußerer Windungsdurchmesser
Dd 13,8 mm Dorndurchmesser
Dh 18,6 mm Hülsendurchmesser
L0 110 mm Ungespannte Länge der Feder
Lk 79,11 mm Knicklänge
Fn 104,19 N Höchstkraft der Feder
Ln 30,1 mm Kleinste Länge der Feder
sn 79,9 mm Größter Federweg bei statischer Belastung
Fndyn 89,976 N Dynamische Höchstkraft
Lndyn 41 mm Kleinste Länge dynamische Belastung
shdyn 24,81 mm Größter Federweg dynamische Belastung
S 8,672 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,304 N/mm Federrate
Gewicht 11,5837 g Gewicht des Artikels
Fntol 4,92 N (+/-) Toleranz für statische Höchstkraft
Fndtol 4,87 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,55 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-216 Federstahl Ø 1,6 x 16 x 110 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-216 Federstahl Ø 1,6 x 16 x 110 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-216 Federstahl Ø 1,6 x 16 x 110 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-216 Federstahl Ø 1,6 x 16 x 110 mm

Kraft-Weg-Berechnung Druckfeder D-216

Anfrageformular Druckfeder D-216 Federstahl Ø 1,6 x 16 x 110 mm

Anfrageformular Druckfeder D-216

Ähnliche Druckfedern im Umfeld der Druckfeder D-216 Federstahl Ø 1,6 x 16 x 110 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-216 EN 10270-1 1,6 17,6 110 104,19 30,1 79,9 12,5 1,304 100,0 | 100,0 | 100,0 | 100,0
VD-216 1.4310 1,6 17,6 110 88,872 30,65 79,35 12,5 1,12 92,7 | 100,0 | 92,3 | 85,9
VD-216A 1.4310 1,6 17,6 110 52,822 40,2 69,8 18,5 0,757 75,7 | 100,0 | 69,0 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180Y-04 19 116 0,329 EN 10270-1 29,595 26,17 89,83 57,5 | 88,5 | 58,7 | 25,3
D-180M-14 17 106 0,428 EN 10270-1 35,648 22,8 83,2 62,4 | 89,3 | 65,1 | 32,9
D-185H 15 112 0,517 EN 10270-1 41,27 32,2 79,8 65,5 | 87,2 | 69,7 | 39,7
D-180M-25 15 115 0,519 EN 10270-1 45,869 26,55 88,45 64,1 | 85,3 | 67,2 | 39,8
D-183 17,25 94 0,714 EN 10270-1 51,9 21,35 72,65 70,8 | 87,2 | 70,4 | 54,8
D-206D-04 17,4 122 0,764 EN 10270-1 71,47 28,5 93,5 75,9 | 92,2 | 77,0 | 58,6
D-207J-73 20 112 0,776 EN 10270-1 68,329 23,92 88,08 77,0 | 93,3 | 78,1 | 59,5
D-212E 19,8 104 0,82 EN 10270-1 59,761 31,15 72,85 77,2 | 94,5 | 74,3 | 62,9
D-207J-06 16,5 110 0,826 EN 10270-1 59,731 37,69 72,31 77,7 | 95,8 | 73,9 | 63,3
D-216A 17,6 110 0,881 EN 10270-1 61,499 40,2 69,8 80,3 | 100,0 | 73,2 | 67,6
D-207J-90 18,5 104 1 EN 10270-1 80,621 23,36 80,64 86,5 | 94,5 | 88,2 | 76,7
D-206H 15 105 1,004 EN 10270-1 75,542 29,74 75,26 83,2 | 89,4 | 83,3 | 77,0
D-217E 17 116 1,179 EN 10270-1 96,796 33,93 82,07 94,2 | 97,1 | 95,1 | 90,4
D-232M-02 20 118 1,223 EN 10270-1 99,938 36,31 81,69 93,6 | 90,0 | 96,9 | 93,8
D-216 17,6 110 1,304 EN 10270-1 104,19 30,1 79,9 100,0 | 100,0 | 100,0 | 100,0
D-251A 18 98 2,151 EN 10270-1 107,012 48,25 49,75 76,5 | 89,0 | 79,8 | 60,6
D-263M-05 19 106 3,05 EN 10270-1 178,428 47,51 58,49 65,3 | 87,2 | 65,8 | 42,7
D-251 18 98 3,184 EN 10270-1 195,313 36,65 61,35 65,0 | 89,0 | 65,1 | 41,0
D-282B 18,5 105 6,7 EN 10270-1 366,176 50,35 54,65 50,9 | 84,9 | 48,4 | 19,5
D-283A-06 18 91 7,916 EN 10270-1 371,484 44,07 46,93 47,1 | 81,5 | 43,4 | 16,5
D-288X-11 19,4 115 10,184 EN 10270-1 540,781 61,9 53,1 45,4 | 80,5 | 42,9 | 12,8
D-288X-10 19,4 102 11,062 EN 10270-1 529,912 54,1 47,9 43,7 | 79,5 | 39,8 | 11,8
D-313A 19,2 120 11,591 EN 10270-1 367,438 88,3 31,7 41,0 | 77,8 | 34,0 | 11,3
D-313 19,2 120 14,097 EN 10270-1 652,141 73,74 46,26 41,3 | 77,8 | 36,9 | 9,3
D-288Z-64 17 101 16,255 EN 10270-1 522,399 68,86 32,14 39,6 | 80,6 | 30,1 | 8,0
D-313A-11 19,5 115 16,716 EN 10270-1 746,566 70,34 44,66 40,3 | 78,1 | 34,9 | 7,8
D-313A-10 19,5 102 18,334 EN 10270-1 683,585 64,71 37,29 38,4 | 77,2 | 31,0 | 7,1
D-288Z-10 15,5 102 25,305 EN 10270-1 704,864 74,15 27,85 35,8 | 77,5 | 24,8 | 5,2
D-313R 18 90,6 36,971 EN 10270-1 764,585 69,92 20,68 32,7 | 74,9 | 19,8 | 3,5
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-216

Ursprungsland: DE, German; Druckfeder D-216
