Druckfeder D-313A Federstahl Ø 3,2 x 16 x 120 mm

Staffelpreise - Druckfeder D-313A

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

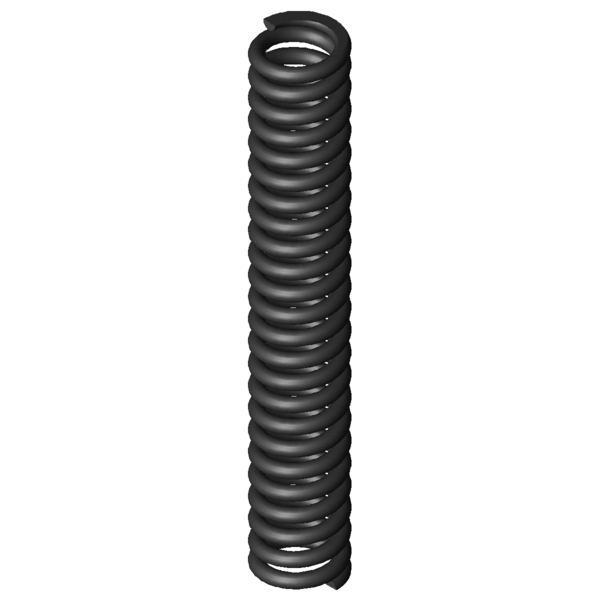

Produktbild Druckfeder D-313A
Produktbild Druckfeder D-313A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-313A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 19,2 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,1 mm Hülsendurchmesser
L0 120 mm Ungespannte Länge der Feder
Lk 92,75 mm Knicklänge
Fn 367,438 N Höchstkraft der Feder
Ln 88,3 mm Kleinste Länge der Feder
sn 31,7 mm Größter Federweg bei statischer Belastung
Fndyn 310,062 N Dynamische Höchstkraft
Lndyn 93,25 mm Kleinste Länge dynamische Belastung
shdyn 26,33 mm Größter Federweg dynamische Belastung
S 5,191 mm Steigung der Feder
n 22,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,591 N/mm Federrate
Gewicht 78,29 g Gewicht des Artikels
Fntol 36,94 N (+/-) Toleranz für statische Höchstkraft
Fndtol 36,08 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,71 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-313A Federstahl Ø 3,2 x 16 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-313A Federstahl Ø 3,2 x 16 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-313A Federstahl Ø 3,2 x 16 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-313A Federstahl Ø 3,2 x 16 x 120 mm

Kraft-Weg-Berechnung Druckfeder D-313A

Anfrageformular Druckfeder D-313A Federstahl Ø 3,2 x 16 x 120 mm

Anfrageformular Druckfeder D-313A

Ähnliche Druckfedern im Umfeld der Druckfeder D-313A Federstahl Ø 3,2 x 16 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-313A EN 10270-1 3,2 19,2 120 367,438 88,3 31,7 22,5 11,591 100,0 | 100,0 | 100,0 | 100,0
VD-313A 1.4310 3,2 19,2 120 315,591 88,3 31,7 22,5 9,956 92,9 | 100,0 | 92,9 | 85,9
VD-313 1.4310 3,2 19,2 120 560,121 73,74 46,26 18,5 12,108 87,6 | 100,0 | 67,1 | 95,7
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-217E 17 116 1,179 EN 10270-1 96,796 33,93 82,07 40,4 | 78,4 | 32,5 | 10,2
D-232M-02 20 118 1,223 EN 10270-1 99,938 36,31 81,69 42,4 | 83,5 | 33,0 | 10,6
D-216 17,6 110 1,304 EN 10270-1 104,19 30,1 79,9 41,0 | 77,8 | 34,0 | 11,3
D-247 21 115 1,76 EN 10270-1 136,68 37,36 77,64 45,8 | 83,3 | 39,0 | 15,2
D-263VE 20 127 2,779 EN 10270-1 199,574 55,18 71,82 53,6 | 87,5 | 49,2 | 24,0
D-263M-05 19 106 3,05 EN 10270-1 178,428 47,51 58,49 54,3 | 85,3 | 51,4 | 26,3
D-283A 18,5 130 4,318 EN 10270-1 257,652 70,33 59,67 62,6 | 88,9 | 61,6 | 37,3
D-278D 19,5 125 4,378 EN 10270-1 288,607 59,08 65,92 64,0 | 90,9 | 63,3 | 37,8
D-283 18,5 130 5,252 EN 10270-1 366,04 60,3 69,7 68,9 | 88,9 | 72,6 | 45,3
D-282B 18,5 105 6,7 EN 10270-1 366,176 50,35 54,65 74,7 | 87,3 | 78,8 | 57,8
D-288Z-54 21 124 7,648 EN 10270-1 412,647 70,05 53,95 78,0 | 94,0 | 73,9 | 66,0
D-288X-12 19,4 127 9,037 EN 10270-1 542,201 67 60 77,7 | 94,7 | 60,3 | 78,0
D-288X-11 19,4 115 10,184 EN 10270-1 540,781 61,9 53,1 82,3 | 95,1 | 63,8 | 87,9
D-288X-10 19,4 102 11,062 EN 10270-1 529,912 54,1 47,9 84,9 | 91,5 | 67,8 | 95,4
D-313A 19,2 120 11,591 EN 10270-1 367,438 88,3 31,7 100,0 | 100,0 | 100,0 | 100,0
D-313 19,2 120 14,097 EN 10270-1 652,141 73,74 46,26 81,6 | 100,0 | 62,4 | 82,2
D-308B 21,2 120 14,653 EN 10270-1 637,425 76,5 43,5 80,4 | 96,9 | 65,3 | 79,1
D-313A-12 19,5 127 14,956 EN 10270-1 735,305 77,84 49,16 77,1 | 96,6 | 57,2 | 77,5
D-313A-11 19,5 115 16,716 EN 10270-1 746,566 70,34 44,66 75,5 | 97,1 | 60,1 | 69,3
D-313A-10 19,5 102 18,334 EN 10270-1 683,585 64,71 37,29 75,4 | 93,5 | 69,4 | 63,2
D-339A-06 21 125 28,694 EN 10270-1 964,114 91,4 33,6 65,3 | 89,1 | 66,2 | 40,4
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-313A

Ursprungsland: DE, German; Druckfeder D-313A
