Druckfeder VD-313A Edelstahl Ø 3,2 x 16 x 120 mm

Staffelpreise - Druckfeder VD-313A

Bestellmenge Einzelpreis [EUR]
1 6,1900 EUR
2 4,3600 EUR
3 4,1600 EUR
7 3,3600 EUR
17 2,1300 EUR
37 1,6200 EUR
75 1,5200 EUR
125 1,2327 EUR
175 1,1268 EUR
250 1,0518 EUR
350 0,9700 EUR
450 0,9095 EUR

Druckfeder Kaufen

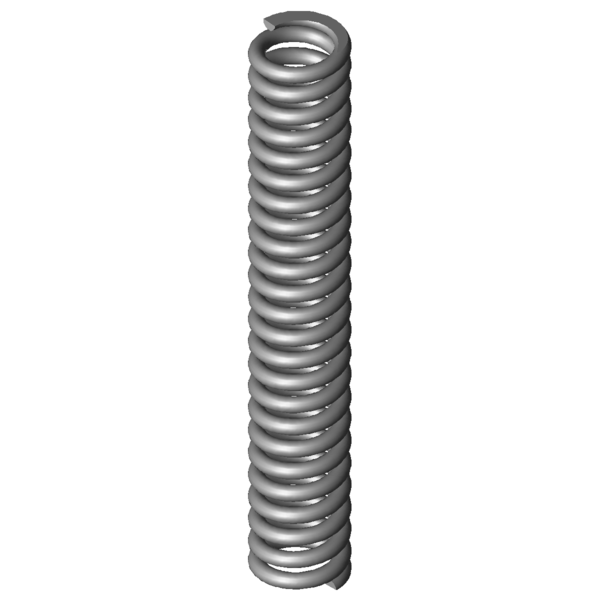

Produktbild Druckfeder VD-313A
Produktbild Druckfeder VD-313A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313A

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 19,2 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,1 mm Hülsendurchmesser
L0 120 mm Ungespannte Länge der Feder
Lk 92,75 mm Knicklänge
Fn 315,591 N Höchstkraft der Feder
Ln 88,3 mm Kleinste Länge der Feder
sn 31,7 mm Größter Federweg bei statischer Belastung
Fndyn 266,311 N Dynamische Höchstkraft
Lndyn 93,25 mm Kleinste Länge dynamische Belastung
shdyn 22,76 mm Größter Federweg dynamische Belastung
S 5,191 mm Steigung der Feder
n 22,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,956 N/mm Federrate
Gewicht 78,29 g Gewicht des Artikels
Fntol 36,94 N (+/-) Toleranz für statische Höchstkraft
Fndtol 36,08 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,71 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe R - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313A Edelstahl Ø 3,2 x 16 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313A Edelstahl Ø 3,2 x 16 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313A Edelstahl Ø 3,2 x 16 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313A Edelstahl Ø 3,2 x 16 x 120 mm

Kraft-Weg-Berechnung Druckfeder VD-313A

Anfrageformular Druckfeder VD-313A Edelstahl Ø 3,2 x 16 x 120 mm

Anfrageformular Druckfeder VD-313A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313A Edelstahl Ø 3,2 x 16 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313A 1.4310 3,2 19,2 120 315,591 88,3 31,7 22,5 9,956 100,0 | 100,0 | 100,0 | 100,0
D-313A EN 10270-1 3,2 19,2 120 367,438 88,3 31,7 22,5 11,591 92,9 | 100,0 | 92,9 | 85,9
D-313 EN 10270-1 3,2 19,2 120 652,141 73,74 46,26 18,5 14,097 76,4 | 100,0 | 58,5 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-217E 17 116 1,013 1.4310 83,138 33,93 82,07 40,4 | 78,4 | 32,5 | 10,2
VD-232M-02 20 118 1,051 1.4310 85,836 36,31 81,69 42,4 | 83,5 | 33,0 | 10,6
VD-216 17,6 110 1,12 1.4310 88,872 30,65 79,35 41,0 | 77,8 | 34,1 | 11,3
VD-247 21 115 1,512 1.4310 117,394 37,36 77,64 45,8 | 83,3 | 39,0 | 15,2
VD-263VE 20 127 2,387 1.4310 171,413 55,18 71,82 53,6 | 87,5 | 49,2 | 24,0
VD-263M-05 19 106 2,62 1.4310 153,251 47,51 58,49 54,3 | 85,3 | 51,4 | 26,3
VD-283A 18,5 130 3,709 1.4310 221,296 70,33 59,67 62,6 | 88,9 | 61,6 | 37,3
VD-278D 19,5 125 3,761 1.4310 247,884 59,08 65,92 64,0 | 90,9 | 63,3 | 37,8
VD-283 18,5 130 4,511 1.4310 319,352 59,2 70,8 68,7 | 88,9 | 71,8 | 45,3
VD-282B 18,5 105 5,755 1.4310 319,111 49,55 55,45 74,4 | 87,3 | 78,0 | 57,8
VD-288Z-54 21 124 6,569 1.4310 354,421 70,05 53,95 78,0 | 94,0 | 73,9 | 66,0
VD-288X-12 19,4 127 7,762 1.4310 469,187 66,55 60,45 77,5 | 94,7 | 59,9 | 78,0
VD-288X-11 19,4 115 8,747 1.4310 468,411 61,45 53,55 82,1 | 95,1 | 63,3 | 87,9
VD-288X-10 19,4 102 9,501 1.4310 455,139 54,1 47,9 84,9 | 91,5 | 67,8 | 95,4
VD-313A 19,2 120 9,956 1.4310 315,591 88,3 31,7 100,0 | 100,0 | 100,0 | 100,0
VD-313 19,2 120 12,108 1.4310 560,121 73,74 46,26 81,6 | 100,0 | 62,4 | 82,2
VD-308B 21,2 120 12,586 1.4310 554,404 75,95 44,05 80,1 | 96,9 | 64,4 | 79,1
VD-313A-12 19,5 127 12,846 1.4310 631,55 77,84 49,16 77,1 | 96,6 | 57,2 | 77,5
VD-313A-11 19,5 115 14,357 1.4310 641,222 70,34 44,66 75,5 | 97,1 | 60,1 | 69,3
VD-313A-10 19,5 102 15,747 1.4310 587,128 64,71 37,29 75,4 | 93,5 | 69,4 | 63,2
VD-339A-06 21 125 24,645 1.4310 828,073 91,4 33,6 65,3 | 89,1 | 66,2 | 40,4
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder VD-313A

Ursprungsland: DE, German; Druckfeder VD-313A
