Druckfeder VD-278D Edelstahl Ø 2,5 x 17 x 125 mm

Staffelpreise - Druckfeder VD-278D

Bestellmenge Einzelpreis [EUR]
1 5,6700 EUR
2 4,0000 EUR
3 3,8100 EUR
7 2,9900 EUR
17 1,5200 EUR
37 1,2000 EUR
75 1,0100 EUR
125 0,7829 EUR
175 0,7387 EUR
250 0,6198 EUR
350 0,5936 EUR
450 0,5368 EUR

Druckfeder Kaufen

Produktbild Druckfeder VD-278D
Produktbild Druckfeder VD-278D
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-278D

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 17 mm Mittlerer Windungsdurchmesser
De 19,5 mm Äußerer Windungsdurchmesser
Dd 13,8 mm Dorndurchmesser
Dh 20,3 mm Hülsendurchmesser
L0 125 mm Ungespannte Länge der Feder
Lk 95,24 mm Knicklänge
Fn 247,884 N Höchstkraft der Feder
Ln 59,08 mm Kleinste Länge der Feder
sn 65,92 mm Größter Federweg bei statischer Belastung
Fndyn 233,153 N Dynamische Höchstkraft
Lndyn 63 mm Kleinste Länge dynamische Belastung
shdyn 19,9 mm Größter Federweg dynamische Belastung
S 6,622 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,761 N/mm Federrate
Gewicht 42,4818 g Gewicht des Artikels
Fntol 15,62 N (+/-) Toleranz für statische Höchstkraft
Fndtol 15,37 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,58 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe N - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-278D Edelstahl Ø 2,5 x 17 x 125 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-278D Edelstahl Ø 2,5 x 17 x 125 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-278D Edelstahl Ø 2,5 x 17 x 125 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-278D Edelstahl Ø 2,5 x 17 x 125 mm

Kraft-Weg-Berechnung Druckfeder VD-278D

Anfrageformular Druckfeder VD-278D Edelstahl Ø 2,5 x 17 x 125 mm

Anfrageformular Druckfeder VD-278D

Ähnliche Druckfedern im Umfeld der Druckfeder VD-278D Edelstahl Ø 2,5 x 17 x 125 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-278D 1.4310 2,5 19,5 125 247,884 59,08 65,92 18,5 3,761 100,0 | 100,0 | 100,0 | 100,0
D-278D EN 10270-1 2,5 19,5 125 288,607 59,08 65,92 18,5 4,378 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-206D-18 20,4 125 0,392 1.4310 38,461 26,9 98,1 45,2 | 83,9 | 41,4 | 10,4
VD-207JZ 18,5 129 0,487 1.4310 43,926 38,87 90,13 47,4 | 83,9 | 45,4 | 13,0
VD-206D-04 17,4 122 0,657 1.4310 61,155 28,85 93,15 48,7 | 80,9 | 47,7 | 17,5
VD-207J-73 20 112 0,666 1.4310 58,668 23,95 88,05 49,8 | 82,4 | 49,3 | 17,7
VD-212E 19,8 104 0,705 1.4310 51,328 31,15 72,85 52,1 | 81,9 | 55,6 | 18,7
VD-232N 20 139 0,983 1.4310 98,724 38,57 100,43 55,1 | 86,5 | 52,7 | 26,1
VD-217E 17 116 1,013 1.4310 83,138 33,93 82,07 55,1 | 81,3 | 56,9 | 26,9
VD-232M-02 20 118 1,051 1.4310 85,836 36,31 81,69 57,9 | 88,0 | 57,7 | 27,9
VD-247 21 115 1,512 1.4310 117,394 37,36 77,64 64,9 | 88,3 | 66,1 | 40,2
VD-277A 22,5 120 2,309 1.4310 137,839 60,32 59,69 76,2 | 94,2 | 73,1 | 61,4
VD-263VE 20 127 2,387 1.4310 171,413 55,18 71,82 80,0 | 96,0 | 80,5 | 63,5
VD-263M-05 19 106 2,62 1.4310 153,251 47,51 58,49 78,3 | 90,1 | 75,3 | 69,7
VD-277 22,5 120 3,418 1.4310 255,322 45,3 74,7 92,6 | 94,2 | 92,7 | 90,9
VD-283A 18,5 130 3,709 1.4310 221,296 70,33 59,67 95,2 | 97,0 | 89,9 | 98,6
VD-278D 19,5 125 3,761 1.4310 247,884 59,08 65,92 100,0 | 100,0 | 100,0 | 100,0
VD-283 18,5 130 4,511 1.4310 319,352 59,2 70,8 88,6 | 97,0 | 85,4 | 83,4
VD-288Z-54 21 124 6,569 1.4310 354,421 70,05 53,95 75,0 | 91,8 | 75,9 | 57,2
VD-288X-12 19,4 127 7,762 1.4310 469,187 66,55 60,45 71,8 | 94,7 | 72,3 | 48,4
VD-288X-11 19,4 115 8,747 1.4310 468,411 61,45 53,55 67,5 | 92,6 | 67,1 | 43,0
VD-288X-10 19,4 102 9,501 1.4310 455,139 54,1 47,9 64,1 | 89,1 | 63,6 | 39,6
VD-313A 19,2 120 9,956 1.4310 315,591 88,3 31,7 64,0 | 90,9 | 63,3 | 37,8
VD-313 19,2 120 12,108 1.4310 560,121 73,74 46,26 59,7 | 90,9 | 57,2 | 31,1
VD-308B 21,2 120 12,586 1.4310 554,404 75,95 44,05 58,1 | 88,7 | 55,8 | 29,9
VD-313A-12 19,5 127 12,846 1.4310 631,55 77,84 49,16 59,2 | 91,4 | 56,9 | 29,3
VD-313A-11 19,5 115 14,357 1.4310 641,222 70,34 44,66 56,2 | 89,3 | 53,2 | 26,2
VD-313A-10 19,5 102 15,747 1.4310 587,128 64,71 37,29 53,0 | 85,8 | 49,4 | 23,9
VD-339A-06 21 125 24,645 1.4310 828,073 91,4 33,6 46,9 | 85,1 | 40,5 | 15,3
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder VD-278D

Ursprungsland: DE, German; Druckfeder VD-278D

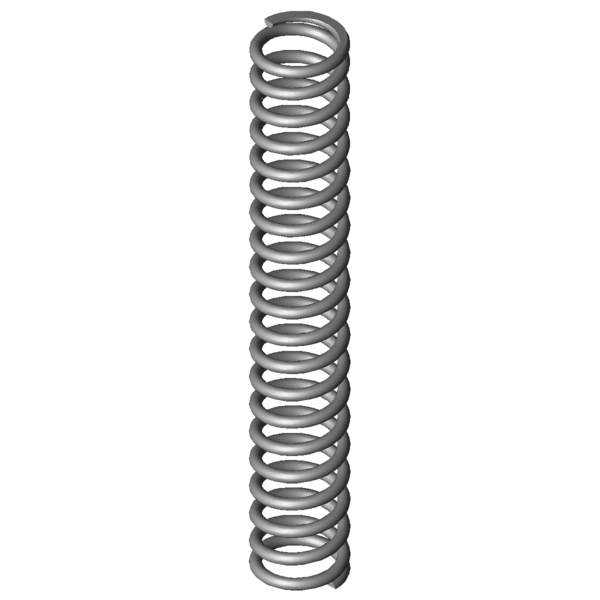

Produktbild - Druckfedern VD-278D
