Druckfeder VD-277A Edelstahl Ø 2,5 x 20 x 120 mm

Staffelpreise - Druckfeder VD-277A

Bestellmenge Einzelpreis [EUR]
1 5,6700 EUR
2 4,0000 EUR
3 3,8100 EUR
7 2,9900 EUR
17 1,5200 EUR
37 1,2000 EUR
75 1,0100 EUR
125 0,7829 EUR
175 0,7387 EUR
250 0,6198 EUR
350 0,5936 EUR
450 0,5368 EUR

Druckfeder Kaufen

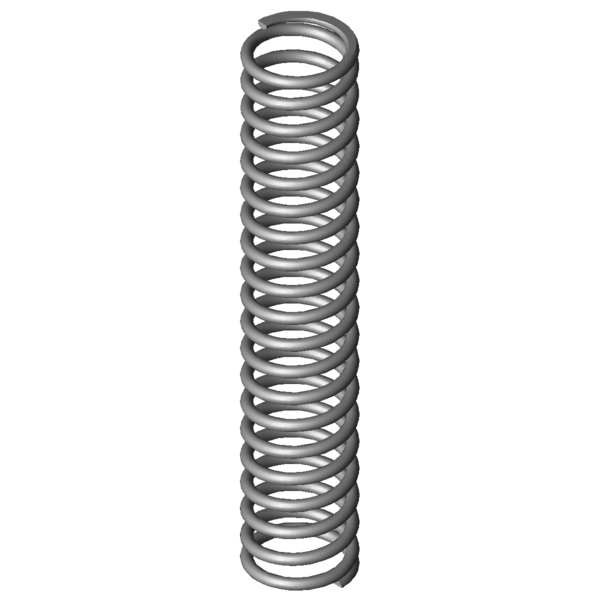

Produktbild Druckfeder VD-277A
Produktbild Druckfeder VD-277A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-277A

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 22,5 mm Äußerer Windungsdurchmesser
Dd 16,8 mm Dorndurchmesser
Dh 23,3 mm Hülsendurchmesser
L0 120 mm Ungespannte Länge der Feder
Lk 71,34 mm Knicklänge
Fn 137,839 N Höchstkraft der Feder
Ln 60,32 mm Kleinste Länge der Feder
sn 59,69 mm Größter Federweg bei statischer Belastung
Fndyn 127,342 N Dynamische Höchstkraft
Lndyn 64,86 mm Kleinste Länge dynamische Belastung
shdyn 41,44 mm Größter Federweg dynamische Belastung
S 6,351 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,309 N/mm Federrate
Gewicht 49,9786 g Gewicht des Artikels
Fntol 11,08 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10,89 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,22 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe N - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-277A Edelstahl Ø 2,5 x 20 x 120 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-277A Edelstahl Ø 2,5 x 20 x 120 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-277A Edelstahl Ø 2,5 x 20 x 120 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-277A Edelstahl Ø 2,5 x 20 x 120 mm

Kraft-Weg-Berechnung Druckfeder VD-277A

Anfrageformular Druckfeder VD-277A Edelstahl Ø 2,5 x 20 x 120 mm

Anfrageformular Druckfeder VD-277A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-277A Edelstahl Ø 2,5 x 20 x 120 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-277A 1.4310 2,5 22,5 120 137,839 60,32 59,69 18,5 2,309 78,2 | 100,0 | 66,9 | 67,6
D-277A EN 10270-1 2,5 22,5 120 160,484 60,32 59,69 18,5 2,689 83,3 | 100,0 | 71,4 | 78,7
D-277 EN 10270-1 2,5 22,5 120 293,289 46,3 73,7 12,5 3,979 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-145DK 21 105 0,059 1.4310 4,23 33,45 71,55 39,8 | 73,6 | 43,2 | 2,6
VD-180Y-04 19 116 0,283 1.4310 25,419 26,17 89,83 44,0 | 77,0 | 46,6 | 8,3
VD-180L 20 130 0,287 1.4310 31,866 19,14 110,86 41,6 | 76,4 | 39,9 | 8,4
VD-206D-18 20,4 125 0,392 1.4310 38,461 26,9 98,1 46,0 | 80,9 | 45,6 | 11,5
VD-207JT 22 110 0,411 1.4310 33,369 28,88 81,12 49,3 | 83,1 | 52,6 | 12,0
VD-207J-73 20 112 0,666 1.4310 58,668 23,95 88,05 51,4 | 80,7 | 53,9 | 19,5
VD-210 21,6 110 0,843 1.4310 71,132 25,65 84,35 55,6 | 83,9 | 58,2 | 24,7
VD-243A 22 135 0,946 1.4310 80,169 50,25 84,75 58,8 | 88,9 | 59,8 | 27,7
VD-232M-02 20 118 1,051 1.4310 85,836 36,31 81,69 59,9 | 86,4 | 62,5 | 30,7
VD-243 22 135 1,4 1.4310 134,68 38,8 96,2 65,0 | 88,9 | 65,2 | 41,0
VD-247 21 115 1,512 1.4310 117,394 37,36 77,64 68,4 | 89,7 | 71,1 | 44,2
VD-242A 22 102 1,522 1.4310 105,38 32,75 69,25 60,3 | 88,8 | 59,5 | 32,5
VD-277A 22,5 120 2,309 1.4310 137,839 60,32 59,69 78,2 | 100,0 | 66,9 | 67,6
VD-263VE 20 127 2,387 1.4310 171,413 55,18 71,82 81,1 | 91,8 | 81,6 | 69,8
VD-276B 22,5 103 3,165 1.4310 182,402 45,37 57,64 87,4 | 95,3 | 74,3 | 92,6
VD-277 22,5 120 3,418 1.4310 255,322 45,3 74,7 100,0 | 100,0 | 100,0 | 100,0
VD-278D 19,5 125 3,761 1.4310 247,884 59,08 65,92 92,6 | 94,2 | 92,7 | 90,9
VD-307A 23,2 105 6,199 1.4310 186,05 74,99 30,01 66,4 | 87,5 | 56,5 | 55,1
VD-288Z-54 21 124 6,569 1.4310 354,421 70,05 53,95 71,8 | 91,1 | 72,1 | 52,0
VD-308A-05 22 113 8,369 1.4310 383,166 67,21 45,79 64,9 | 90,0 | 64,0 | 40,8
VD-288X-11 19,4 115 8,747 1.4310 468,411 61,45 53,55 63,9 | 89,4 | 63,1 | 39,1
VD-307 23,2 105 9,175 1.4310 479,453 52,74 52,26 62,1 | 87,5 | 61,6 | 37,3
VD-313N 25 123 9,675 1.4310 497,891 71,54 51,46 60,4 | 85,7 | 60,1 | 35,3
VD-313A 19,2 120 9,956 1.4310 315,591 88,3 31,7 61,3 | 87,8 | 61,7 | 34,3
VD-313 19,2 120 12,108 1.4310 560,121 73,74 46,26 56,6 | 87,8 | 53,8 | 28,2
VD-308B 21,2 120 12,586 1.4310 554,404 75,95 44,05 56,8 | 90,8 | 52,5 | 27,2
VD-313A-12 19,5 127 12,846 1.4310 631,55 77,84 49,16 55,1 | 85,6 | 53,1 | 26,6
VD-313A-11 19,5 115 14,357 1.4310 641,222 70,34 44,66 53,2 | 86,1 | 49,8 | 23,8
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-277A

Ursprungsland: DE, German; Druckfeder VD-277A
