Druckfeder D-247 Federstahl Ø 2 x 19 x 115 mm

Staffelpreise - Druckfeder D-247

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

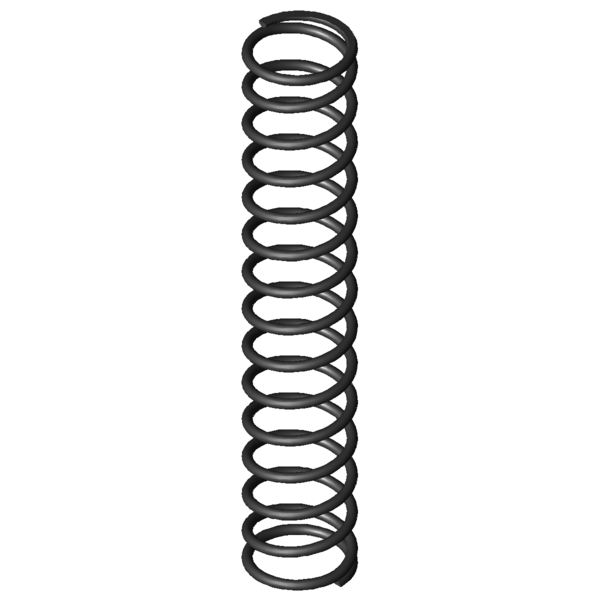

Produktbild Druckfeder D-247
Produktbild Druckfeder D-247
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-247

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 19 mm Mittlerer Windungsdurchmesser
De 21 mm Äußerer Windungsdurchmesser
Dd 16,3 mm Dorndurchmesser
Dh 21,9 mm Hülsendurchmesser
L0 115 mm Ungespannte Länge der Feder
Lk 69,55 mm Knicklänge
Fn 136,68 N Höchstkraft der Feder
Ln 37,36 mm Kleinste Länge der Feder
sn 77,64 mm Größter Federweg bei statischer Belastung
Fndyn 131,074 N Dynamische Höchstkraft
Lndyn 40,54 mm Kleinste Länge dynamische Belastung
shdyn 32,94 mm Größter Federweg dynamische Belastung
S 8,37 mm Steigung der Feder
n 13,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,76 N/mm Federrate
Gewicht 22,9755 g Gewicht des Artikels
Fntol 7,07 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,98 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,85 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-247 Federstahl Ø 2 x 19 x 115 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-247 Federstahl Ø 2 x 19 x 115 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-247 Federstahl Ø 2 x 19 x 115 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-247 Federstahl Ø 2 x 19 x 115 mm

Kraft-Weg-Berechnung Druckfeder D-247

Anfrageformular Druckfeder D-247 Federstahl Ø 2 x 19 x 115 mm

Anfrageformular Druckfeder D-247

Ähnliche Druckfedern im Umfeld der Druckfeder D-247 Federstahl Ø 2 x 19 x 115 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-247 EN 10270-1 2 21 115 136,68 37,36 77,64 13,5 1,76 94,5 | 94,7 | 89,5 | 99,4
VD-247 1.4310 2 21 115 117,394 37,36 77,64 13,5 1,512 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145DK 21 105 0,069 EN 10270-1 4,925 33,45 71,55 45,1 | 80,9 | 50,4 | 3,9
D-180Y-04 19 116 0,329 EN 10270-1 29,595 26,17 89,83 52,3 | 84,0 | 54,0 | 18,7
D-180L 20 130 0,335 EN 10270-1 37,101 19,14 110,86 59,1 | 86,7 | 61,4 | 29,2
D-206D-18 20,4 125 0,456 EN 10270-1 44,788 26,88 98,12 65,6 | 88,6 | 68,3 | 39,9
D-207JT 22 110 0,479 EN 10270-1 38,851 28,88 81,12 58,3 | 89,2 | 58,5 | 27,0
D-207J-73 20 112 0,776 EN 10270-1 68,329 23,92 88,08 76,4 | 88,0 | 73,6 | 67,8
D-212E 19,8 104 0,82 EN 10270-1 59,761 31,15 72,85 69,2 | 89,4 | 71,9 | 46,3
D-210 21,6 110 0,982 EN 10270-1 83,358 25,1 84,9 73,5 | 90,3 | 74,8 | 55,4
D-232M-02 20 118 1,223 EN 10270-1 99,938 36,31 81,69 90,9 | 95,0 | 84,1 | 93,6
D-232M-01 20 100 1,419 EN 10270-1 96,787 31,8 68,2 87,3 | 93,0 | 88,7 | 80,1
D-247 21 115 1,76 EN 10270-1 136,68 37,36 77,64 94,5 | 94,7 | 89,5 | 99,4
D-242A 22 102 1,772 EN 10270-1 122,693 32,75 69,25 100,0 | 100,0 | 100,0 | 100,0
D-247D 20,5 97 1,907 EN 10270-1 114,102 37,17 59,83 92,9 | 96,1 | 89,7 | 92,9
D-277A 22,5 120 2,689 EN 10270-1 160,484 60,32 59,69 78,7 | 89,7 | 81,0 | 65,5
D-263VE 20 127 2,779 EN 10270-1 199,574 55,18 71,82 65,2 | 89,9 | 64,6 | 41,2
D-263M-05 19 106 3,05 EN 10270-1 178,428 47,51 58,49 75,3 | 91,2 | 76,6 | 58,1
D-276B 22,5 103 3,685 EN 10270-1 212,369 45,37 57,64 70,3 | 92,3 | 70,5 | 48,1
D-277 22,5 120 3,979 EN 10270-1 293,289 46,3 73,7 68,2 | 89,7 | 70,8 | 44,2
D-278D 19,5 125 4,378 EN 10270-1 288,607 59,08 65,92 55,1 | 86,5 | 52,7 | 26,1
D-288Z-54 21 124 7,648 EN 10270-1 412,647 70,05 53,95 45,7 | 81,5 | 40,8 | 15,0
D-288S 20 101 7,939 EN 10270-1 358,884 55,8 45,2 53,1 | 87,1 | 49,7 | 22,3
D-308A-05 22 113 9,743 EN 10270-1 446,114 67,21 45,79 49,8 | 84,3 | 46,8 | 18,2
D-288X-11 19,4 115 10,184 EN 10270-1 540,781 61,9 53,1 43,0 | 80,6 | 37,1 | 11,2
D-313A 19,2 120 11,591 EN 10270-1 367,438 88,3 31,7 40,3 | 79,5 | 31,4 | 9,9
D-313 19,2 120 14,097 EN 10270-1 652,141 73,74 46,26 45,3 | 83,3 | 40,3 | 12,5
D-308B 21,2 120 14,653 EN 10270-1 637,425 76,5 43,5 45,5 | 85,8 | 38,7 | 12,0
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-247

Ursprungsland: DE, German; Druckfeder D-247

Produktbild - Druckfedern D-247

Produktbild - Druckfedern D-247

QR-Code: Druckfeder D-247

QR-Code - Druckfedern - D-247 | https://www.federnshop.com/de/produkte/druckfedern/d-247.html
