Druckfeder D-210 Federstahl Ø 1,6 x 20 x 110 mm

Staffelpreise - Druckfeder D-210

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

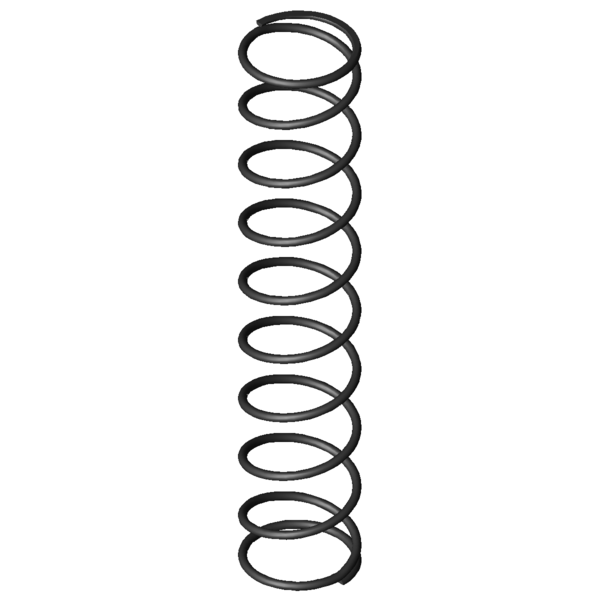

Produktbild Druckfeder D-210
Produktbild Druckfeder D-210
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-210

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 21,6 mm Äußerer Windungsdurchmesser
Dd 17,7 mm Dorndurchmesser
Dh 23 mm Hülsendurchmesser
L0 110 mm Ungespannte Länge der Feder
Lk 50,43 mm Knicklänge
Fn 83,358 N Höchstkraft der Feder
Ln 25,1 mm Kleinste Länge der Feder
sn 84,9 mm Größter Federweg bei statischer Belastung
Fndyn 73,932 N Dynamische Höchstkraft
Lndyn 34,7 mm Kleinste Länge dynamische Belastung
shdyn 27,01 mm Größter Federweg dynamische Belastung
S 12,753 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,982 N/mm Federrate
Gewicht 10,4853 g Gewicht des Artikels
Fntol 4,45 N (+/-) Toleranz für statische Höchstkraft
Fndtol 4,41 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,2 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-210 Federstahl Ø 1,6 x 20 x 110 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-210 Federstahl Ø 1,6 x 20 x 110 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-210 Federstahl Ø 1,6 x 20 x 110 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-210 Federstahl Ø 1,6 x 20 x 110 mm

Kraft-Weg-Berechnung Druckfeder D-210

Anfrageformular Druckfeder D-210 Federstahl Ø 1,6 x 20 x 110 mm

Anfrageformular Druckfeder D-210

Ähnliche Druckfedern im Umfeld der Druckfeder D-210 Federstahl Ø 1,6 x 20 x 110 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-210 EN 10270-1 1,6 21,6 110 83,358 25,1 84,9 8,5 0,982 100,0 | 100,0 | 100,0 | 100,0
VD-210 1.4310 1,6 21,6 110 71,132 25,65 84,35 8,5 0,843 92,7 | 100,0 | 92,3 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145DK 21 105 0,069 EN 10270-1 4,925 33,45 71,55 45,7 | 85,1 | 45,1 | 7,0
D-180Y-04 19 116 0,329 EN 10270-1 29,595 26,17 89,83 61,8 | 87,0 | 65,0 | 33,6
D-207JT 22 110 0,479 EN 10270-1 38,851 28,88 81,12 72,4 | 97,3 | 71,1 | 48,8
D-207J-73 20 112 0,776 EN 10270-1 68,329 23,92 88,08 87,7 | 94,9 | 89,2 | 79,0
D-212E 19,8 104 0,82 EN 10270-1 59,761 31,15 72,85 85,9 | 95,4 | 78,7 | 83,6
D-210 21,6 110 0,982 EN 10270-1 83,358 25,1 84,9 100,0 | 100,0 | 100,0 | 100,0
D-232M-02 20 118 1,223 EN 10270-1 99,938 36,31 81,69 87,2 | 91,6 | 89,8 | 80,3
D-232M-01 20 100 1,419 EN 10270-1 96,787 31,8 68,2 81,1 | 90,8 | 83,2 | 69,2
D-247 21 115 1,76 EN 10270-1 136,68 37,36 77,64 74,3 | 91,0 | 76,2 | 55,8
D-242A 22 102 1,772 EN 10270-1 122,693 32,75 69,25 73,5 | 90,3 | 74,8 | 55,4
D-247D 20,5 97 1,907 EN 10270-1 114,102 37,17 59,83 70,3 | 87,7 | 71,8 | 51,5
D-242 22 94 2,397 EN 10270-1 156,288 28,8 65,2 64,6 | 87,9 | 65,1 | 41,0
D-277A 22,5 120 2,689 EN 10270-1 160,484 60,32 59,69 60,5 | 83,9 | 61,1 | 36,5
D-263M-05 19 106 3,05 EN 10270-1 178,428 47,51 58,49 58,6 | 85,7 | 57,8 | 32,2
D-276B 22,5 103 3,685 EN 10270-1 212,369 45,37 57,64 54,9 | 84,5 | 53,6 | 26,6
D-277 22,5 120 3,979 EN 10270-1 293,289 46,3 73,7 55,4 | 83,9 | 57,6 | 24,7
D-307A 23,2 105 7,218 EN 10270-1 216,616 74,99 30,01 43,3 | 79,5 | 36,9 | 13,6
D-288Z-54 21 124 7,648 EN 10270-1 412,647 70,05 53,95 44,8 | 79,8 | 41,9 | 12,8
D-288S 20 101 7,939 EN 10270-1 358,884 55,8 45,2 43,7 | 80,5 | 38,2 | 12,4
D-308A-05 22 113 9,743 EN 10270-1 446,114 67,21 45,79 42,7 | 81,8 | 36,3 | 10,1
D-288X-11 19,4 115 10,184 EN 10270-1 540,781 61,9 53,1 42,9 | 80,2 | 39,0 | 9,6
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-210

Ursprungsland: DE, German; Druckfeder D-210
