Druckfeder D-184 Federstahl Ø 1,25 x 16 x 140 mm

Staffelpreise - Druckfeder D-184

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

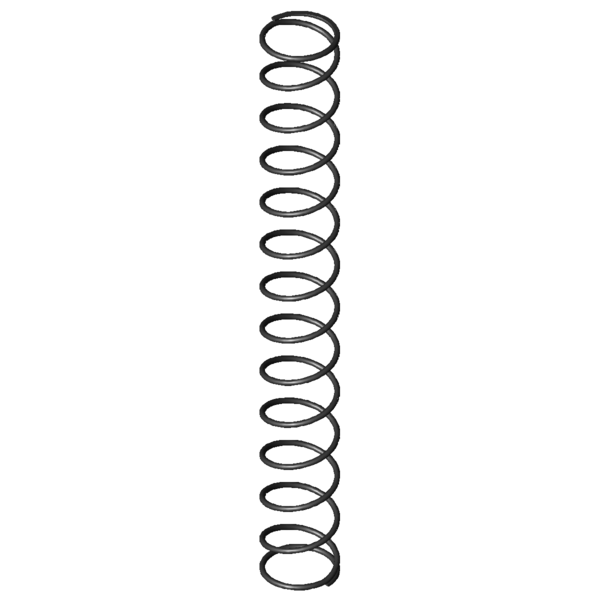

Produktbild Druckfeder D-184
Produktbild Druckfeder D-184
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-184

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 17,25 mm Äußerer Windungsdurchmesser
Dd 14,2 mm Dorndurchmesser
Dh 18,5 mm Hülsendurchmesser
L0 140 mm Ungespannte Länge der Feder
Lk 117,7 mm Knicklänge
Fn 51,881 N Höchstkraft der Feder
Ln 33,2 mm Kleinste Länge der Feder
sn 106,8 mm Größter Federweg bei statischer Belastung
Fndyn 45,906 N Dynamische Höchstkraft
Lndyn 45,5 mm Kleinste Länge dynamische Belastung
shdyn 33,49 mm Größter Federweg dynamische Belastung
S 11,1 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,486 N/mm Federrate
Gewicht 7,0701 g Gewicht des Artikels
Fntol 2,7 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,76 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,97 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-184 Federstahl Ø 1,25 x 16 x 140 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-184 Federstahl Ø 1,25 x 16 x 140 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-184 Federstahl Ø 1,25 x 16 x 140 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-184 Federstahl Ø 1,25 x 16 x 140 mm

Kraft-Weg-Berechnung Druckfeder D-184

Anfrageformular Druckfeder D-184 Federstahl Ø 1,25 x 16 x 140 mm

Anfrageformular Druckfeder D-184

Ähnliche Druckfedern im Umfeld der Druckfeder D-184 Federstahl Ø 1,25 x 16 x 140 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-184 EN 10270-1 1,25 17,25 140 51,881 33,2 106,8 12,5 0,486 100,0 | 100,0 | 100,0 | 100,0
VD-184 1.4310 1,25 17,25 140 44,769 32,7 107,3 12,5 0,417 92,9 | 100,0 | 92,9 | 85,9
VD-184A 1.4310 1,25 17,25 140 29,99 33,62 106,38 18,5 0,282 78,9 | 100,0 | 78,7 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145D-04 18,5 157 0,141 EN 10270-1 18,861 23,05 133,95 58,2 | 87,5 | 58,0 | 29,0
D-145G 17 115 0,262 EN 10270-1 25,893 16,1 98,9 70,7 | 86,9 | 71,3 | 53,9
D-179H 19 129 0,274 EN 10270-1 30,429 17,85 111,15 74,7 | 90,3 | 77,4 | 56,4
D-184A 17,25 140 0,328 EN 10270-1 34,917 33,62 106,38 83,7 | 100,0 | 83,5 | 67,6
D-180L 20 130 0,335 EN 10270-1 37,101 19,14 110,86 81,5 | 91,7 | 83,9 | 68,9
D-179J-14 15,9 125 0,368 EN 10270-1 38,258 21,06 103,94 83,7 | 89,8 | 85,5 | 75,8
D-179J-05 14 142 0,376 EN 10270-1 42,522 28,78 113,22 84,9 | 89,3 | 88,1 | 77,3
D-185J 15 125 0,467 EN 10270-1 41,817 35,4 89,6 90,1 | 92,1 | 82,2 | 96,1
D-184 17,25 140 0,486 EN 10270-1 51,881 33,2 106,8 100,0 | 100,0 | 100,0 | 100,0
D-207JZ 18,5 129 0,567 EN 10270-1 51,142 38,87 90,13 88,9 | 89,6 | 91,5 | 85,6
D-207J-80 20 152 0,603 EN 10270-1 73,674 29,9 122,1 82,2 | 87,2 | 78,9 | 80,5
D-217A 17,6 165 0,724 EN 10270-1 84,615 48,2 116,8 76,8 | 87,0 | 76,4 | 67,1
D-206D-04 17,4 122 0,764 EN 10270-1 71,47 28,5 93,5 78,5 | 91,9 | 80,1 | 63,6
D-217 17,6 165 0,881 EN 10270-1 104,056 46,9 118,1 70,8 | 87,0 | 70,1 | 55,1
D-216A 17,6 110 0,881 EN 10270-1 61,499 40,2 69,8 71,6 | 84,9 | 74,9 | 55,1
D-232N 20 139 1,144 EN 10270-1 114,943 38,57 100,43 65,7 | 85,0 | 69,6 | 42,4
D-217E 17 116 1,179 EN 10270-1 96,796 33,93 82,07 64,3 | 86,5 | 65,2 | 41,2
D-216 17,6 110 1,304 EN 10270-1 104,19 30,1 79,9 61,5 | 84,9 | 62,3 | 37,3
D-233T-10 15 130 1,661 EN 10270-1 111,088 63,11 66,89 55,7 | 83,1 | 54,7 | 29,3
D-252A 18 145 1,769 EN 10270-1 154,192 57,82 87,18 56,7 | 85,0 | 57,6 | 27,5
D-252 18 145 2,151 EN 10270-1 195,21 54,25 90,75 54,4 | 85,0 | 55,8 | 22,6
D-263VE 20 127 2,779 EN 10270-1 199,574 55,18 71,82 47,1 | 77,1 | 46,6 | 17,5
D-283A 18,5 130 4,318 EN 10270-1 257,652 70,33 59,67 42,7 | 78,7 | 38,0 | 11,3
D-278D 19,5 125 4,378 EN 10270-1 288,607 59,08 65,92 42,3 | 75,9 | 39,8 | 11,1
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-184

Ursprungsland: DE, German; Druckfeder D-184
