Druckfeder D-217 Federstahl Ø 1,6 x 16 x 165 mm

Staffelpreise - Druckfeder D-217

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

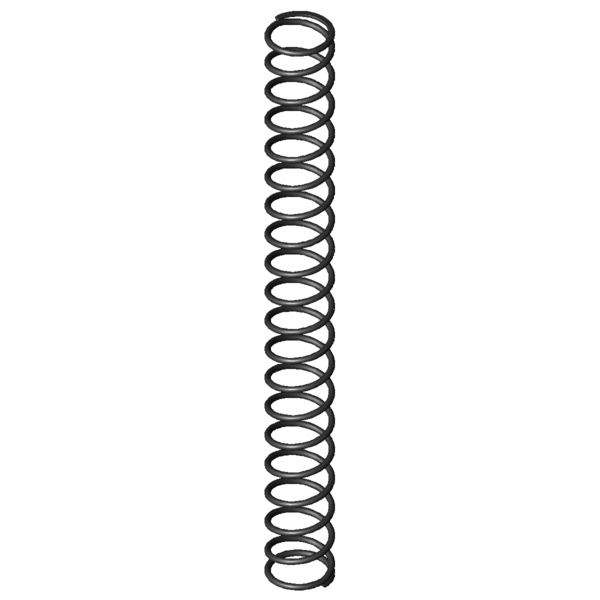

Produktbild Druckfeder D-217
Produktbild Druckfeder D-217
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-217

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 17,6 mm Äußerer Windungsdurchmesser
Dd 13,8 mm Dorndurchmesser
Dh 18,6 mm Hülsendurchmesser
L0 165 mm Ungespannte Länge der Feder
Lk 146,6 mm Knicklänge
Fn 104,056 N Höchstkraft der Feder
Ln 46,9 mm Kleinste Länge der Feder
sn 118,1 mm Größter Federweg bei statischer Belastung
Fndyn 89,87 N Dynamische Höchstkraft
Lndyn 63 mm Kleinste Länge dynamische Belastung
shdyn 36,78 mm Größter Federweg dynamische Belastung
S 8,832 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,881 N/mm Federrate
Gewicht 16,377 g Gewicht des Artikels
Fntol 4,83 N (+/-) Toleranz für statische Höchstkraft
Fndtol 4,78 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-217 Federstahl Ø 1,6 x 16 x 165 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-217 Federstahl Ø 1,6 x 16 x 165 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-217 Federstahl Ø 1,6 x 16 x 165 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-217 Federstahl Ø 1,6 x 16 x 165 mm

Kraft-Weg-Berechnung Druckfeder D-217

Anfrageformular Druckfeder D-217 Federstahl Ø 1,6 x 16 x 165 mm

Anfrageformular Druckfeder D-217

Ähnliche Druckfedern im Umfeld der Druckfeder D-217 Federstahl Ø 1,6 x 16 x 165 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-217 EN 10270-1 1,6 17,6 165 104,056 46,9 118,1 18,5 0,881 90,8 | 100,0 | 90,1 | 82,2
VD-217 1.4310 1,6 17,6 165 88,805 47,65 117,35 18,5 0,757 97,7 | 100,0 | 97,4 | 95,7
VD-217A 1.4310 1,6 17,6 165 72,676 48,2 116,8 22,5 0,622 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145H 17 186 0,16 EN 10270-1 25,834 25 161 52,1 | 82,6 | 51,5 | 22,1
D-185A 17,25 205 0,27 EN 10270-1 44,435 40,35 164,65 61,5 | 85,5 | 61,7 | 37,3
D-179H 19 129 0,274 EN 10270-1 30,429 17,85 111,15 61,1 | 79,9 | 65,6 | 37,8
D-207JU 22 162 0,324 EN 10270-1 39,058 41,3 120,7 68,9 | 90,6 | 71,5 | 44,7
D-184A 17,25 140 0,328 EN 10270-1 34,917 33,62 106,38 66,2 | 87,0 | 66,2 | 45,3
D-185 17,25 205 0,328 EN 10270-1 52,024 46,5 158,5 66,1 | 85,5 | 67,6 | 45,3
D-211A 21,6 165 0,451 EN 10270-1 55,172 42,7 122,3 78,8 | 93,8 | 80,4 | 62,3
D-184 17,25 140 0,486 EN 10270-1 51,881 33,2 106,8 76,8 | 87,0 | 76,4 | 67,1
D-206D-05 17,4 181 0,516 EN 10270-1 71,841 41,9 139,1 82,7 | 92,5 | 84,4 | 71,3
D-207JZ 18,5 129 0,567 EN 10270-1 51,142 38,87 90,13 78,7 | 89,0 | 68,8 | 78,3
D-207J-80 20 152 0,603 EN 10270-1 73,674 29,9 122,1 88,6 | 91,3 | 91,4 | 83,3
D-211 21,6 165 0,668 EN 10270-1 83,122 40,5 124,5 94,0 | 93,8 | 96,0 | 92,2
D-217A 17,6 165 0,724 EN 10270-1 84,615 48,2 116,8 100,0 | 100,0 | 100,0 | 100,0
D-206D-04 17,4 122 0,764 EN 10270-1 71,47 28,5 93,5 87,9 | 86,8 | 82,3 | 94,8
D-217 17,6 165 0,881 EN 10270-1 104,056 46,9 118,1 90,8 | 100,0 | 90,1 | 82,2
D-232N 20 139 1,144 EN 10270-1 114,943 38,57 100,43 76,7 | 87,0 | 79,8 | 63,3
D-217E 17 116 1,179 EN 10270-1 96,796 33,93 82,07 76,4 | 89,0 | 78,8 | 61,4
D-252A-01 18 170 1,624 EN 10270-1 174,441 62,6 107,4 68,8 | 91,6 | 70,2 | 44,6
D-252A 18 145 1,769 EN 10270-1 154,192 57,82 87,18 64,8 | 88,6 | 64,8 | 41,0
D-252 18 145 2,151 EN 10270-1 195,21 54,25 90,75 60,9 | 88,6 | 60,5 | 33,7
D-252A-20 15,5 167 2,325 EN 10270-1 224,098 70,6 96,4 60,1 | 89,0 | 60,1 | 31,2
D-283A-07 18 181 3,886 EN 10270-1 374,65 84,59 96,41 51,8 | 84,3 | 52,6 | 18,6
D-283A 18,5 130 4,318 EN 10270-1 257,652 70,33 59,67 46,0 | 79,3 | 42,0 | 16,8
D-283 18,5 130 5,252 EN 10270-1 366,04 60,3 69,7 44,8 | 79,3 | 41,4 | 13,8
D-288Z-57 20 150 6,718 EN 10270-1 388,911 92,11 57,89 41,3 | 77,4 | 35,7 | 10,8
D-288X-13 19,4 153 7,73 EN 10270-1 540,34 83,1 69,9 42,2 | 79,5 | 37,8 | 9,4
D-288X-12 19,4 127 9,037 EN 10270-1 542,201 67 60 38,6 | 74,3 | 33,5 | 8,0
D-313A-13 19,5 152 12,491 EN 10270-1 750,754 91,9 60,1 38,0 | 77,0 | 31,4 | 5,8
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-217

Ursprungsland: DE, German; Druckfeder D-217
