Druckfeder D-185 Federstahl Ø 1,25 x 16 x 205 mm

Staffelpreise - Druckfeder D-185

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

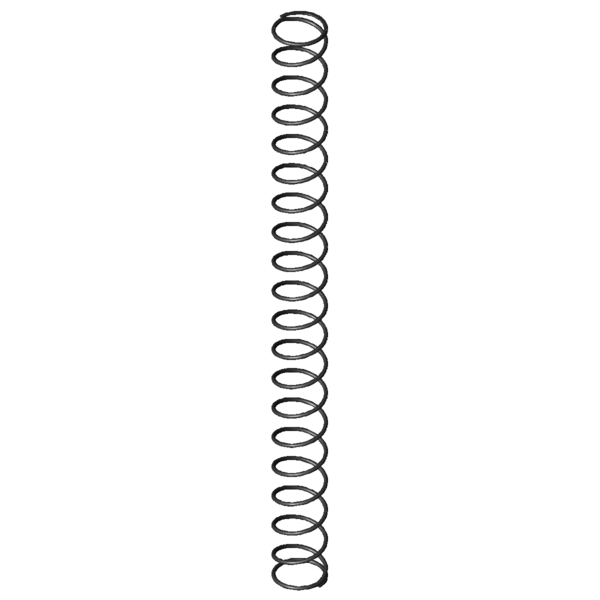

Produktbild Druckfeder D-185
Produktbild Druckfeder D-185
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-185

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 17,25 mm Äußerer Windungsdurchmesser
Dd 14,2 mm Dorndurchmesser
Dh 18,5 mm Hülsendurchmesser
L0 205 mm Ungespannte Länge der Feder
Lk 180,6 mm Knicklänge
Fn 52,024 N Höchstkraft der Feder
Ln 46,5 mm Kleinste Länge der Feder
sn 158,5 mm Größter Federweg bei statischer Belastung
Fndyn 45,788 N Dynamische Höchstkraft
Lndyn 65,5 mm Kleinste Länge dynamische Belastung
shdyn 49,76 mm Größter Federweg dynamische Belastung
S 11,014 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,328 N/mm Federrate
Gewicht 9,9957 g Gewicht des Artikels
Fntol 2,69 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,67 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,63 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-185 Federstahl Ø 1,25 x 16 x 205 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-185 Federstahl Ø 1,25 x 16 x 205 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-185 Federstahl Ø 1,25 x 16 x 205 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-185 Federstahl Ø 1,25 x 16 x 205 mm

Kraft-Weg-Berechnung Druckfeder D-185

Anfrageformular Druckfeder D-185 Federstahl Ø 1,25 x 16 x 205 mm

Anfrageformular Druckfeder D-185

Ähnliche Druckfedern im Umfeld der Druckfeder D-185 Federstahl Ø 1,25 x 16 x 205 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-185 EN 10270-1 1,25 17,25 205 52,024 46,5 158,5 18,5 0,328 100,0 | 100,0 | 100,0 | 100,0
VD-185 1.4310 1,25 17,25 205 44,796 46,1 158,9 18,5 0,282 92,9 | 100,0 | 92,9 | 85,9
VD-185A 1.4310 1,25 17,25 205 38,165 40,35 164,65 22,5 0,232 85,1 | 100,0 | 84,8 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-117M 14 160,6 0,117 EN 10270-1 16,422 20,3 140,3 56,7 | 74,5 | 60,0 | 35,7
D-145D-04 18,5 157 0,141 EN 10270-1 18,861 23,05 133,95 62,2 | 83,3 | 60,4 | 42,9
D-142D 15 163 0,154 EN 10270-1 21,647 22,28 140,72 63,9 | 79,5 | 65,2 | 46,9
D-145H 17 186 0,16 EN 10270-1 25,834 25 161 70,9 | 89,8 | 74,1 | 48,9
D-179J 19 208 0,168 EN 10270-1 30,247 27,73 180,27 72,2 | 92,4 | 73,0 | 51,1
D-180M 20 209 0,205 EN 10270-1 36,775 29,71 179,29 78,5 | 93,4 | 79,5 | 62,5
D-185A 17,25 205 0,27 EN 10270-1 44,435 40,35 164,65 91,0 | 100,0 | 90,8 | 82,2
D-185 17,25 205 0,328 EN 10270-1 52,024 46,5 158,5 100,0 | 100,0 | 100,0 | 100,0
D-212A 21,6 240 0,371 EN 10270-1 70,015 51,24 188,76 82,9 | 81,1 | 79,1 | 88,5
D-212 21,6 240 0,451 EN 10270-1 83,321 55,3 184,7 76,0 | 81,1 | 74,1 | 72,8
D-184 17,25 140 0,486 EN 10270-1 51,881 33,2 106,8 80,2 | 89,4 | 83,6 | 67,6
D-206D-05 17,4 181 0,516 EN 10270-1 71,841 41,9 139,1 78,6 | 92,2 | 80,1 | 63,6
D-207J-80 20 152 0,603 EN 10270-1 73,674 29,9 122,1 69,8 | 81,2 | 73,8 | 54,4
D-217A 17,6 165 0,724 EN 10270-1 84,615 48,2 116,8 66,1 | 85,5 | 67,6 | 45,3
D-206D-04 17,4 122 0,764 EN 10270-1 71,47 28,5 93,5 63,8 | 82,6 | 65,9 | 42,9
D-217 17,6 165 0,881 EN 10270-1 104,056 46,9 118,1 61,7 | 85,5 | 62,3 | 37,3
D-244A 22 200 0,906 EN 10270-1 126,551 60,25 139,75 60,1 | 79,5 | 64,6 | 36,2
D-247D-09 20 200 1,035 EN 10270-1 134,611 69,96 130,04 58,1 | 82,1 | 60,3 | 31,7
D-244 22 200 1,101 EN 10270-1 156,557 57,85 142,15 56,9 | 79,5 | 61,5 | 29,8
D-252A-01 18 170 1,624 EN 10270-1 174,441 62,6 107,4 49,8 | 80,4 | 48,8 | 20,2
D-252A 18 145 1,769 EN 10270-1 154,192 57,82 87,18 46,4 | 76,4 | 44,4 | 18,6
D-252 18 145 2,151 EN 10270-1 195,21 54,25 90,75 44,5 | 76,4 | 42,0 | 15,3
D-252A-20 15,5 167 2,325 EN 10270-1 224,098 70,6 96,4 44,7 | 77,9 | 42,0 | 14,1
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-185

Ursprungsland: DE, German; Druckfeder D-185
