Druckfeder D-233E-22 Federstahl Ø 1,8 x 28,2 x 42 mm

Staffelpreise - Druckfeder D-233E-22

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

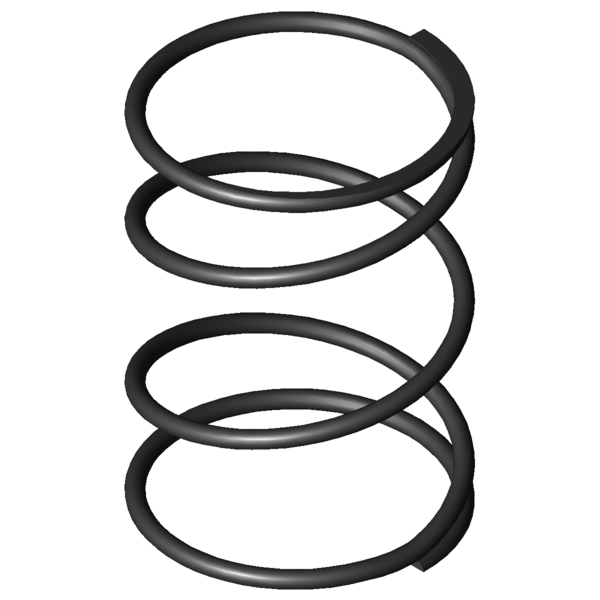

Produktbild Druckfeder D-233E-22
Produktbild Druckfeder D-233E-22
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-233E-22

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 28,2 mm Mittlerer Windungsdurchmesser
De 30 mm Äußerer Windungsdurchmesser
Dd 25,6 mm Dorndurchmesser
Dh 32 mm Hülsendurchmesser
L0 42 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 68,777 N Höchstkraft der Feder
Ln 9,55 mm Kleinste Länge der Feder
sn 32,45 mm Größter Federweg bei statischer Belastung
Fndyn 66,763 N Dynamische Höchstkraft
Lndyn 10,5 mm Kleinste Länge dynamische Belastung
shdyn 14,5 mm Größter Federweg dynamische Belastung
S 17,867 mm Steigung der Feder
n 2,25 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,119 N/mm Federrate
Gewicht 7,5736 g Gewicht des Artikels
Fntol 6,3 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,32 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,5 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-233E-22 Federstahl Ø 1,8 x 28,2 x 42 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-233E-22 Federstahl Ø 1,8 x 28,2 x 42 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-233E-22 Federstahl Ø 1,8 x 28,2 x 42 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-233E-22 Federstahl Ø 1,8 x 28,2 x 42 mm

Kraft-Weg-Berechnung Druckfeder D-233E-22

Anfrageformular Druckfeder D-233E-22 Federstahl Ø 1,8 x 28,2 x 42 mm

Anfrageformular Druckfeder D-233E-22

Ähnliche Druckfedern im Umfeld der Druckfeder D-233E-22 Federstahl Ø 1,8 x 28,2 x 42 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-233E-22 EN 10270-1 1,8 30 42 68,777 9,55 32,45 2,25 2,119 100,0 | 100,0 | 100,0 | 100,0
VD-233E-22 1.4310 1,8 30 42 59,072 9,55 32,45 2,25 1,82 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145DB 24 44,5 0,152 EN 10270-1 4,885 12,41 32,09 45,6 | 76,6 | 53,0 | 7,2
D-207JL 26,5 45 0,943 EN 10270-1 32,1 10,96 34,04 67,9 | 88,3 | 71,0 | 44,5
D-233E-22 30 42 2,119 EN 10270-1 68,777 9,55 32,45 100,0 | 100,0 | 100,0 | 100,0
D-234L 30 50 2,122 EN 10270-1 76,888 13,76 36,24 93,6 | 91,3 | 89,5 | 99,9
D-234K-01 30 34,5 3,3 EN 10270-1 79,962 10,27 24,23 78,4 | 90,7 | 80,3 | 64,2
D-239A-01 25 40,5 3,828 EN 10270-1 104,922 13,09 27,41 73,4 | 89,9 | 75,0 | 55,4
D-239A-10 23,5 43 4,686 EN 10270-1 140,986 12,91 30,09 68,2 | 88,7 | 70,8 | 45,2
D-268B 31 45 4,912 EN 10270-1 140,813 16,33 28,67 66,4 | 87,4 | 68,6 | 43,2
D-263Z-10 34,5 44 5,398 EN 10270-1 169,644 12,57 31,43 64,3 | 84,8 | 68,7 | 39,3
D-269 27,5 49 7,277 EN 10270-1 234,313 16,8 32,2 58,8 | 83,1 | 64,3 | 29,1
D-288Z-20 33 48,3 8,732 EN 10270-1 254,76 19,13 29,18 54,0 | 79,3 | 58,5 | 24,3
D-288L 30 47 8,89 EN 10270-1 259,893 17,77 29,23 55,6 | 84,5 | 58,3 | 23,8
D-288K-20 30 34 8,89 EN 10270-1 144,317 17,77 16,23 51,5 | 81,7 | 48,8 | 23,8
D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 49,4 | 81,6 | 48,2 | 18,4
D-288Z-31 28 40 15,089 EN 10270-1 322,248 18,64 21,36 46,8 | 82,9 | 43,6 | 14,0
D-288Z-41 27 37,2 17,055 EN 10270-1 317,939 18,56 18,64 43,8 | 79,5 | 39,5 | 12,4
D-299 28,2 42,5 19,533 EN 10270-1 444,477 19,75 22,75 45,6 | 83,0 | 42,8 | 10,8
D-313J-01 31,6 33,3 22,271 EN 10270-1 247,131 22,2 11,1 38,4 | 74,7 | 31,0 | 9,5
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-233E-22

Ursprungsland: DE, German; Druckfeder D-233E-22
