Druckfeder D-207JL Federstahl Ø 1,5 x 25 x 45 mm

Staffelpreise - Druckfeder D-207JL

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

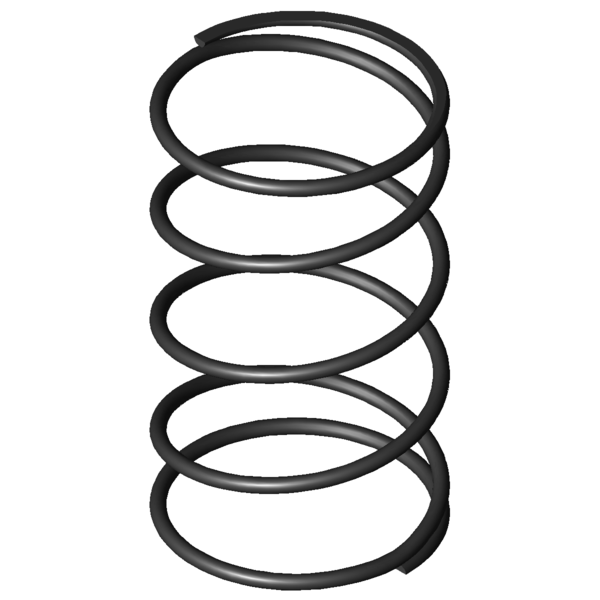

Produktbild Druckfeder D-207JL
Produktbild Druckfeder D-207JL
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-207JL

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 26,5 mm Äußerer Windungsdurchmesser
Dd 22,7 mm Dorndurchmesser
Dh 27,9 mm Hülsendurchmesser
L0 45 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 32,1 N Höchstkraft der Feder
Ln 10,96 mm Kleinste Länge der Feder
sn 34,04 mm Größter Federweg bei statischer Belastung
Fndyn 30,82 N Dynamische Höchstkraft
Lndyn 12,32 mm Kleinste Länge dynamische Belastung
shdyn 27,58 mm Größter Federweg dynamische Belastung
S 12,429 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,943 N/mm Federrate
Gewicht 6,034 g Gewicht des Artikels
Fntol 3,74 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,72 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,46 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-207JL Federstahl Ø 1,5 x 25 x 45 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-207JL Federstahl Ø 1,5 x 25 x 45 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-207JL Federstahl Ø 1,5 x 25 x 45 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-207JL Federstahl Ø 1,5 x 25 x 45 mm

Kraft-Weg-Berechnung Druckfeder D-207JL

Anfrageformular Druckfeder D-207JL Federstahl Ø 1,5 x 25 x 45 mm

Anfrageformular Druckfeder D-207JL

Ähnliche Druckfedern im Umfeld der Druckfeder D-207JL Federstahl Ø 1,5 x 25 x 45 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207JL EN 10270-1 1,5 26,5 45 32,1 10,96 34,04 3,5 0,943 100,0 | 100,0 | 100,0 | 100,0
VD-207JL 1.4310 1,5 26,5 45 27,57 10,96 34,04 3,5 0,81 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145DB 24 44,5 0,152 EN 10270-1 4,885 12,41 32,09 52,1 | 85,4 | 54,7 | 16,1
D-207JL 26,5 45 0,943 EN 10270-1 32,1 10,96 34,04 100,0 | 100,0 | 100,0 | 100,0
D-233E-22 30 42 2,119 EN 10270-1 68,777 9,55 32,45 67,9 | 88,3 | 71,0 | 44,5
D-234L 30 50 2,122 EN 10270-1 76,888 13,76 36,24 65,6 | 84,4 | 67,8 | 44,4
D-239A-01 25 40,5 3,828 EN 10270-1 104,922 13,09 27,41 55,5 | 86,4 | 55,6 | 24,6
D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 53,5 | 84,7 | 53,8 | 21,8
D-239A-10 23,5 43 4,686 EN 10270-1 140,986 12,91 30,09 54,0 | 86,4 | 55,6 | 20,1
D-268B 31 45 4,912 EN 10270-1 140,813 16,33 28,67 51,5 | 81,8 | 53,5 | 19,2
D-263J 24 39,2 6,581 EN 10270-1 165,825 14 25,2 47,7 | 82,0 | 46,7 | 14,3
D-269 27,5 49 7,277 EN 10270-1 234,313 16,8 32,2 49,9 | 82,7 | 54,1 | 13,0
D-273A-04 24 52 7,28 EN 10270-1 220,957 21,65 30,35 47,9 | 79,0 | 51,8 | 13,0
D-288L 30 47 8,89 EN 10270-1 259,893 17,77 29,23 46,3 | 79,2 | 49,1 | 10,6
D-288Z-42 27 55,1 10,853 EN 10270-1 318,714 25,73 29,37 44,5 | 76,6 | 48,2 | 8,7
D-299A 28,2 50,8 12,43 EN 10270-1 291,228 27,37 23,43 41,3 | 76,5 | 39,9 | 7,6
D-288Z-31 28 40 15,089 EN 10270-1 322,248 18,64 21,36 40,2 | 77,8 | 36,4 | 6,3
D-288Z-41 27 37,2 17,055 EN 10270-1 317,939 18,56 18,64 38,3 | 76,9 | 32,4 | 5,5
D-299 28,2 42,5 19,533 EN 10270-1 444,477 19,75 22,75 40,1 | 78,4 | 37,0 | 4,8
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-207JL

Ursprungsland: DE, German; Druckfeder D-207JL
