Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Druckfeder D-235 Federstahl Ø 2 x 25 x 58 mm

Staffelpreise - Druckfeder D-235

Bestellmenge	Einzelpreis [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-235

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-235

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	25	mm	Mittlerer Windungsdurchmesser
De	27	mm	Äußerer Windungsdurchmesser
Dd	22,3	mm	Dorndurchmesser
Dh	28,6	mm	Hülsendurchmesser
L0	58	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	125,184	N	Höchstkraft der Feder
Ln	16	mm	Kleinste Länge der Feder
sn	42	mm	Größter Federweg bei statischer Belastung
Fndyn	111,175	N	Dynamische Höchstkraft
Lndyn	20,7	mm	Kleinste Länge dynamische Belastung
shdyn	14,19	mm	Größter Federweg dynamische Belastung
S	16	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	2,981	N/mm	Federrate
Gewicht	10,7271	g	Gewicht des Artikels
Fntol	7,73	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	7,68	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,45	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,93	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	G	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-235 Federstahl Ø 2 x 25 x 58 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-235 Federstahl Ø 2 x 25 x 58 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-235 Federstahl Ø 2 x 25 x 58 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-235 Federstahl Ø 2 x 25 x 58 mm

Kraft-Weg-Berechnung Druckfeder D-235

Anfrageformular Druckfeder D-235 Federstahl Ø 2 x 25 x 58 mm

Anfrageformular Druckfeder D-235

Ähnliche Druckfedern im Umfeld der Druckfeder D-235 Federstahl Ø 2 x 25 x 58 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-207JM	26,5	68,9	0,6	EN 10270-1	32,04	15,51	53,39	52,7 \| 85,8 \| 52,1 \| 20,1
D-207S	23,6	60	0,738	EN 10270-1	28,017	22,02	37,98	56,4 \| 88,0 \| 56,4 \| 24,7
D-206A	24	60,9	0,969	EN 10270-1	49,204	10,11	50,79	59,4 \| 84,7 \| 61,0 \| 32,5
D-207K-01	28	55	1,037	EN 10270-1	44,946	11,65	43,35	63,9 \| 90,4 \| 66,4 \| 34,8
D-207L	28	68,5	1,037	EN 10270-1	58,942	11,65	56,85	60,8 \| 87,0 \| 60,5 \| 34,8
D-239A-02	25	62,5	2,436	EN 10270-1	107,706	18,28	44,22	89,1 \| 95,1 \| 90,5 \| 81,7
D-239A-03	25	63	2,977	EN 10270-1	136,053	17,3	45,7	95,6 \| 94,9 \| 92,0 \| 99,9
D-235	27	58	2,981	EN 10270-1	125,184	16	42	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-14	23,5	58	2,982	EN 10270-1	119,251	18,01	39,99	97,0 \| 95,7 \| 95,2 \| 100,0
D-240A	22	55,4	3,705	EN 10270-1	139,476	17,75	37,65	87,5 \| 92,3 \| 89,7 \| 80,5
D-263K	24	59,1	4,188	EN 10270-1	165,885	19,49	39,61	82,9 \| 92,6 \| 84,9 \| 71,2
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	69,7 \| 86,7 \| 71,4 \| 50,9
D-269	27,5	49	7,277	EN 10270-1	234,313	16,8	32,2	64,5 \| 87,6 \| 65,0 \| 41,0
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	63,9 \| 86,2 \| 64,5 \| 40,9
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	59,3 \| 85,1 \| 61,8 \| 31,0
D-288Z-42	27	55,1	10,853	EN 10270-1	318,714	25,73	29,37	56,4 \| 87,2 \| 54,6 \| 27,5
D-300	28,2	63,5	12,43	EN 10270-1	449,094	27,37	36,13	54,7 \| 83,2 \| 56,9 \| 24,0
D-299A	28,2	50,8	12,43	EN 10270-1	291,228	27,37	23,43	51,8 \| 81,9 \| 49,4 \| 24,0
D-305A	23,2	61	15,709	EN 10270-1	362,67	37,91	23,09	48,3 \| 81,2 \| 44,7 \| 19,0
D-313J-07	28,6	56	19,911	EN 10270-1	509,479	30,41	25,59	46,6 \| 82,2 \| 42,7 \| 15,0
D-313L-01	25	63,5	20,541	EN 10270-1	431,728	42,48	21,02	44,6 \| 79,8 \| 39,5 \| 14,5
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	44,5 \| 80,2 \| 39,4 \| 13,9
D-313L-02	25	57	24,942	EN 10270-1	517,412	36,26	20,74	43,6 \| 82,1 \| 36,8 \| 11,9

Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-235

Ursprungsland: DE, German; Druckfeder D-235

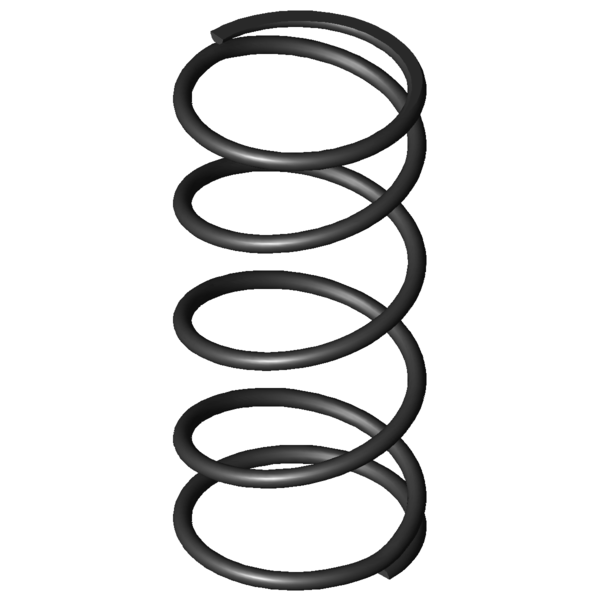

Produktbild - Druckfedern D-235
